18. GX - Aggregaat Automatische Start/Stop

In deze sectie:

18.1. Inleiding

Door het integreren van een AC- of DC aggregaat met een GX apparaat komen de volgende functies beschikbaar:

Algemene functies:

Automatische aggregaat besturing: Start en stop het aggregaat automatisch met de ”Aggregaat auto start/stop” functionaliteit op basis van verschillende systeemvoorwaarden.
Handmatige besturing en planning: Start en stop het aggrgaat handmatig, met de optie om een geplande werking in te plannen.
Onderhoud bewaking: Bewaak bedrijfsuren en onderhoudsintervallen.
Langere levensduur aggregaat: Geïntegreerde opwarming- en afkoelingsfuncties zorgen voor correcte smering vóór belasting en voorkomen plotselinge uitschakelingen.

Voor gekoppelde aggregaten:

Prestatie bewaking: Bekijk AC- of DC productie gegevens.
Motor parameters volgen: Bewaak druk, temperatuur, RPM, startaccu spanning en brandstoftank niveaus.
Foutwaarschuwingen: Ontvang mededelingen over systeemfouten.
DVCC ondersteuning: Geselecteerde DC aggregaten ondersteunen Gedistribueerde spanning en stroom regeling (raadpleeg het DVCC - Gedistribueerde spanning en stroom regeling) hoofdstuk.

Bewaking en besturing zijn niet alleen beschikbaar op het GX apparaat zelf, maar ook via het VRM Portaal en de Maritieme MFD HTML5 app. Raadpleeg voor meer details de VRM Portaal en Maritieme MFD integratie door app hoofdstukken.

Meer algemene informatie over het plannen van een Victron systeem met een aggregaat is ook beschikbaar in de MultiPlus Aggregaat Veelgestelde vragen.

18.2. Hoe integreren

Er zijn twee integratie mogelijkheden:

Relais gestuurde integratie: Een bedraad potentiaalvrij start/stopsignaal wordt ondersteund via relais 1 van het GX apparaat (raadpleeg hoofdstuk 17.2.7 voor relaisgestuurd start/stopsignaal).
Gekoppelde aggregaat integratie: Als het aggregaat of de besturing in de onderstaande tabel staat, wordt digitale communicatie ondersteund voor uitlezing en besturing via VE.Can, Ethernet of RS485 (via een RS485 naar USB omvormer zoals de Victron RS485 naar USB interface).

Ondersteunde AC aggregaat besturingen voor gekoppelde aggregaat integratie

Fabrikant	Model	Koppelingstype	Opmerkingen

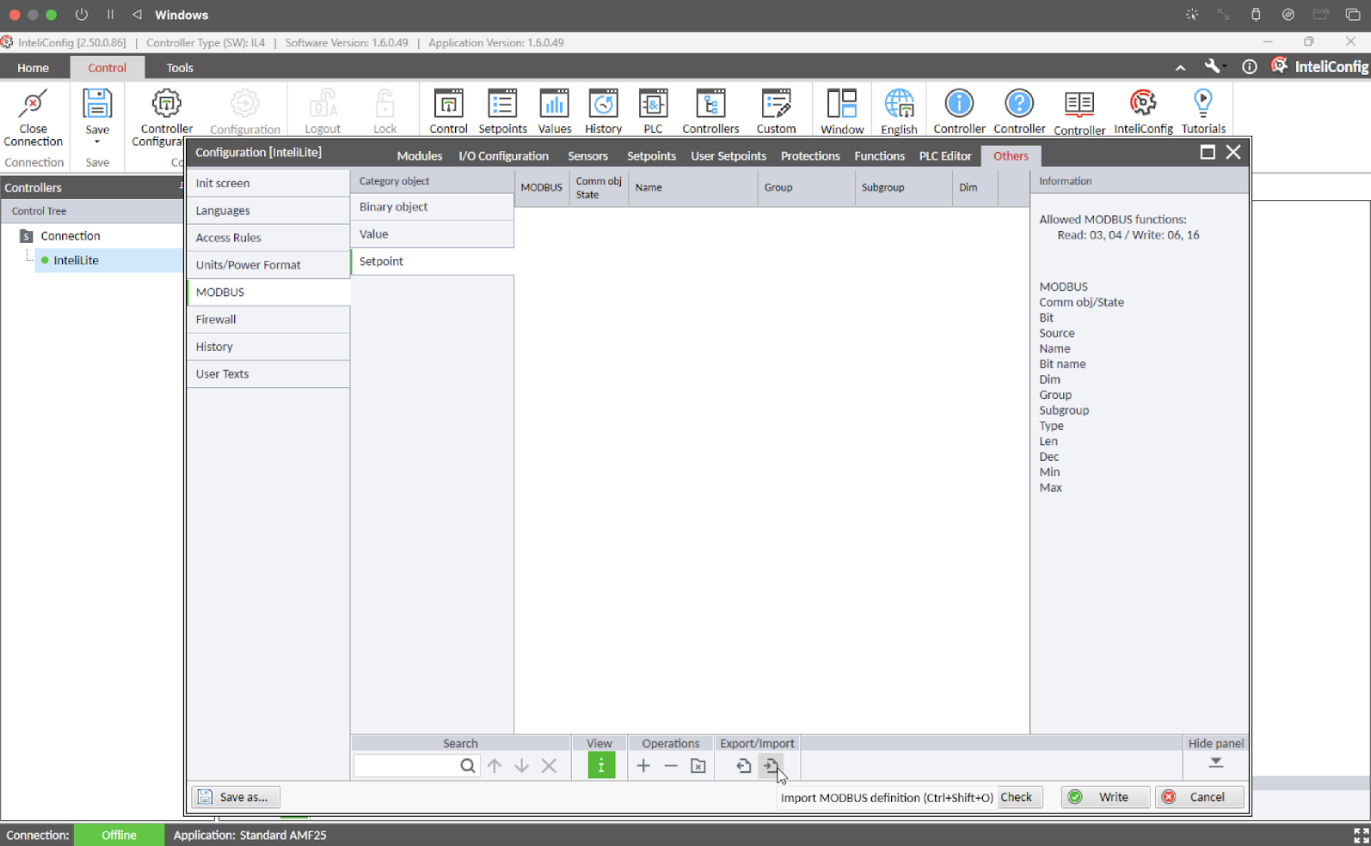

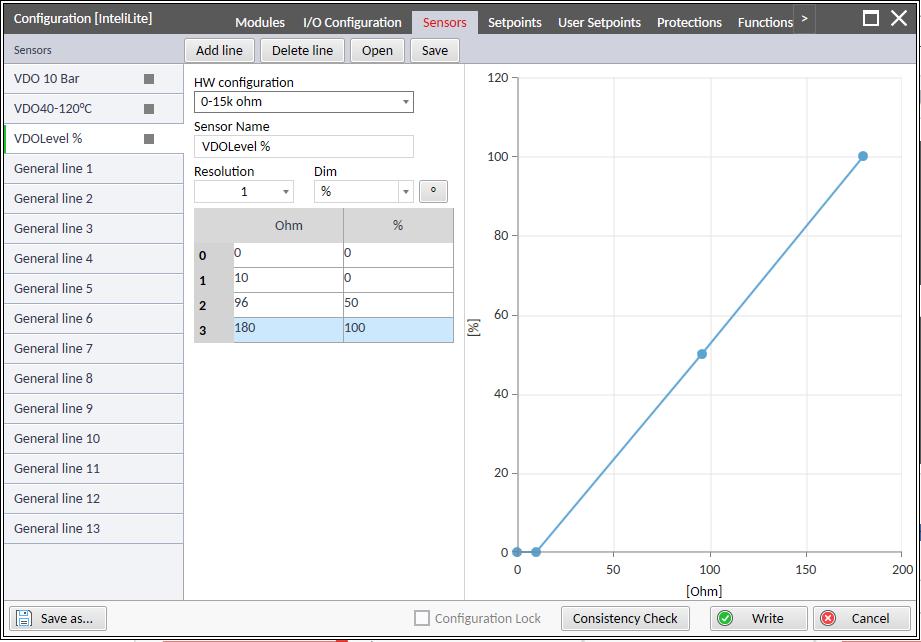

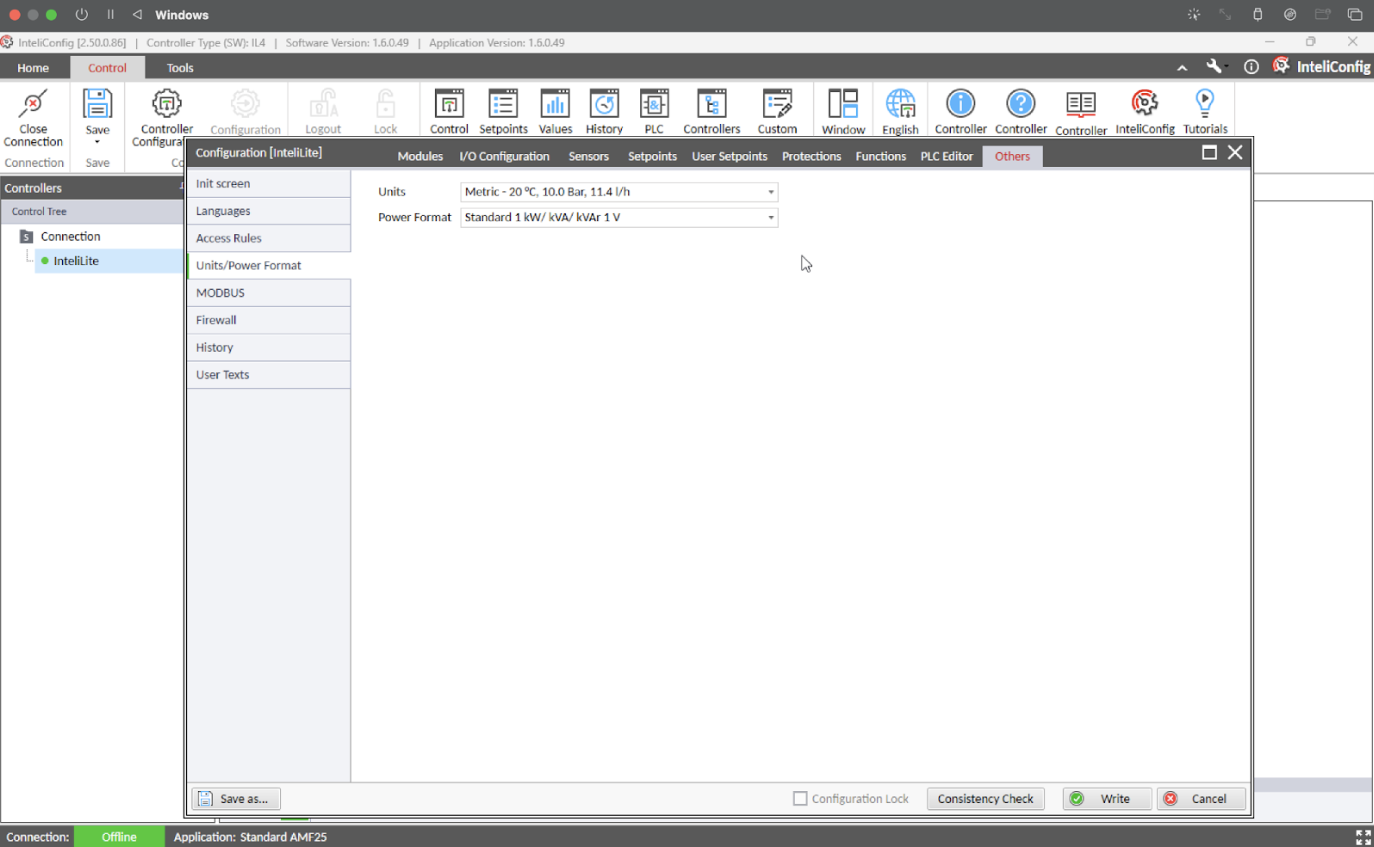

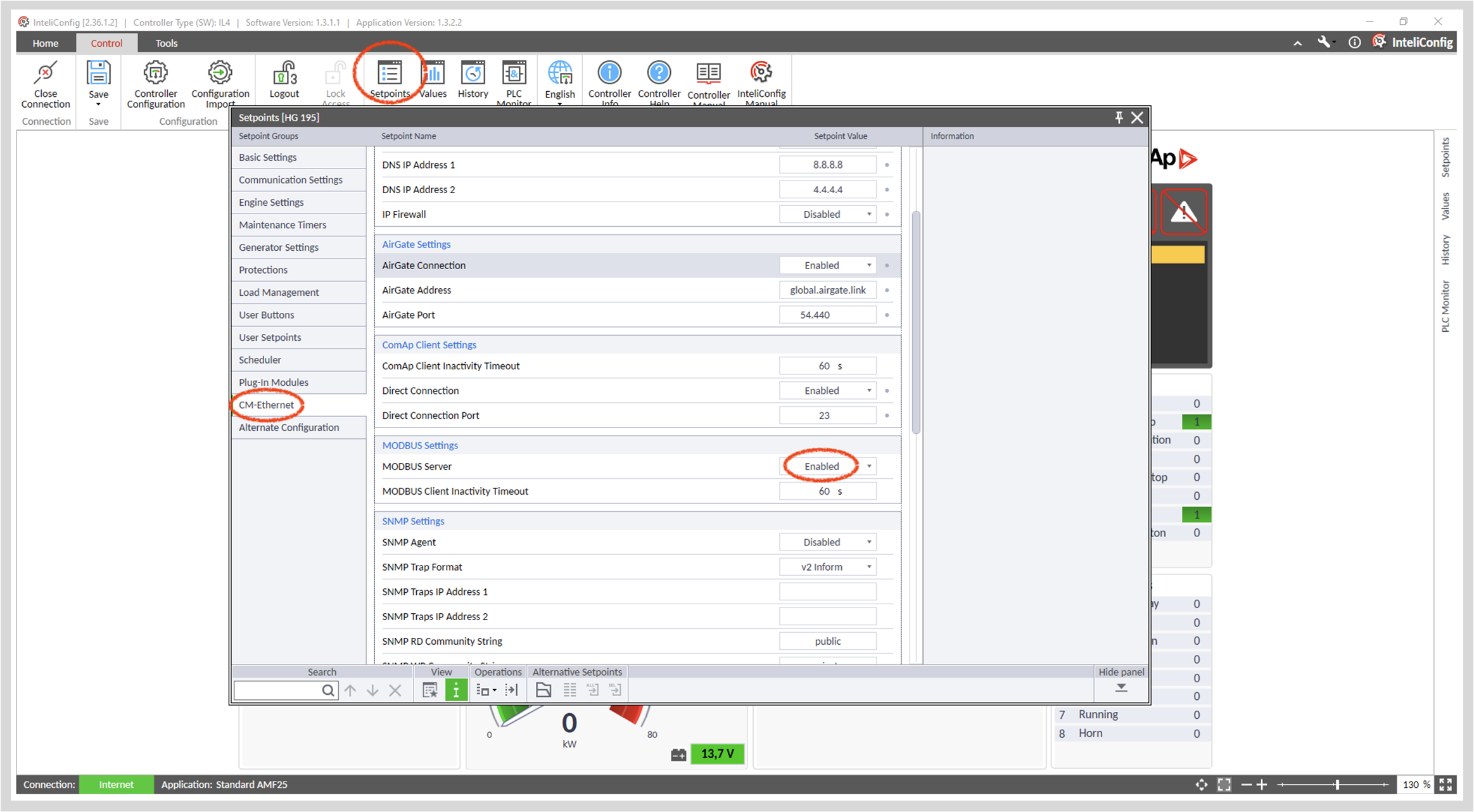

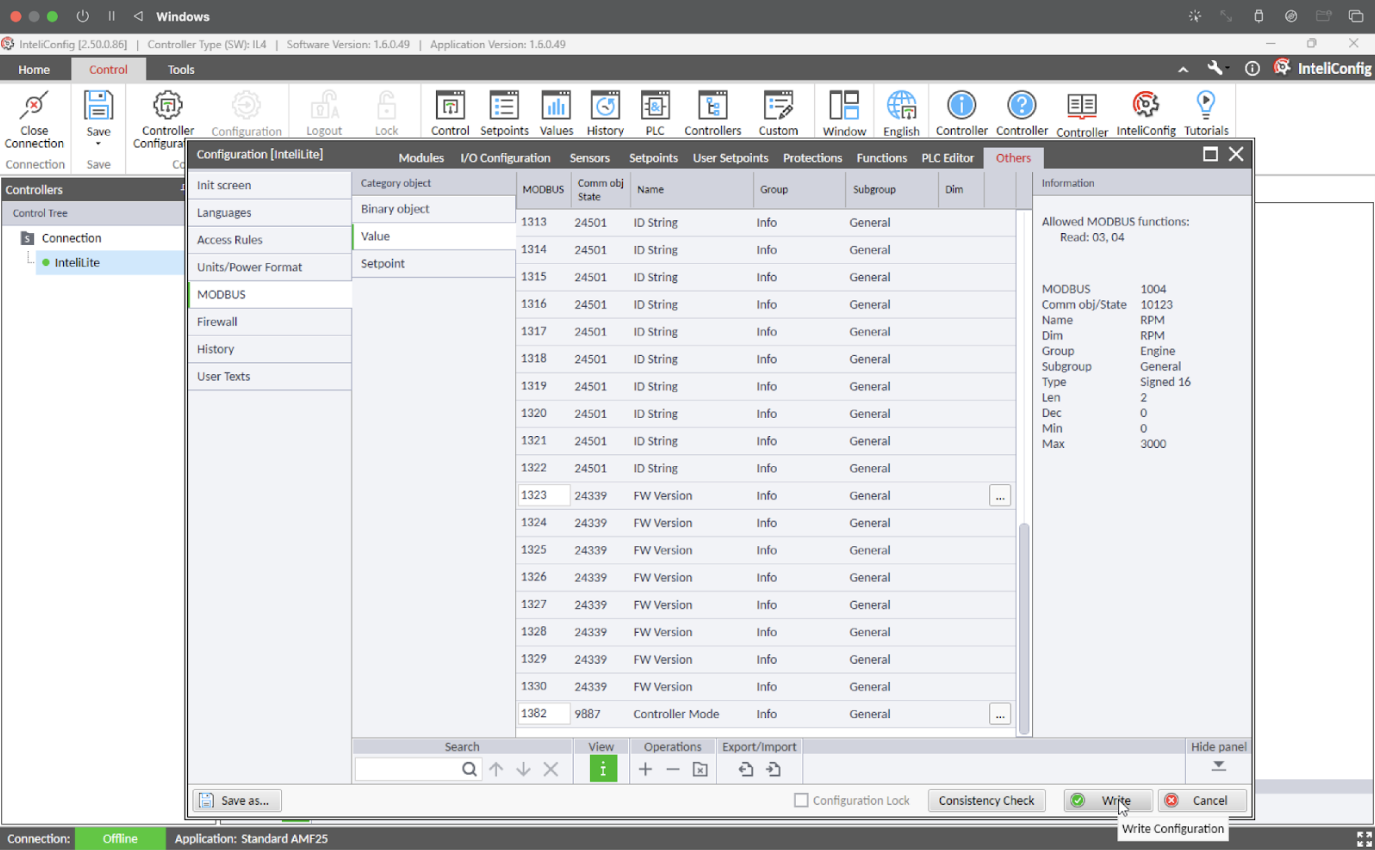

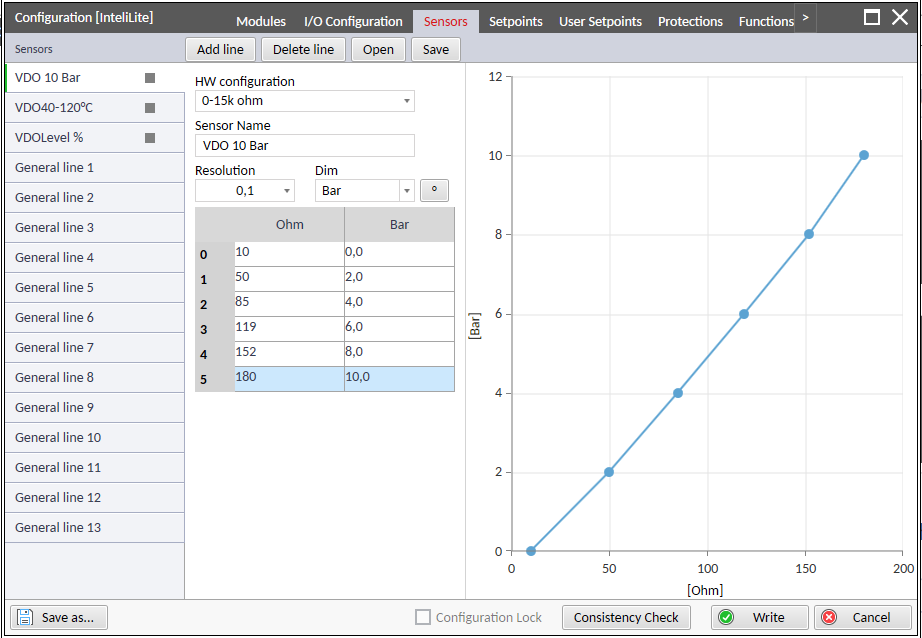

ComAp	InteliLite 4 AMF 25 InteliLite 4 AMF 20 InteliLite 4 AMF 9 InteliLite 4 AMF 8 InteliLite 4 MRS 16	Ethernet
CRE Technologie	Compacte AMF Gensys Compact Prime Gensys Compact Mains	Ethernet
Deep Sea Electronics	DSE4620	Ethernet of RS485	Voor Ethernet: Raadpleeg ¹⁾ Voor RS485: Raadpleeg ²⁾en ³⁾
	DSE6120
	DSE4510 MKII
	DSE4520 MKII
	DSE6110 MKII
	DSE6120 MKII
	DSE7310 MKII		Voor Ethernet: Raadpleeg ¹⁾ Voor RS485: Raadpleeg ³⁾
	DSE 7410 MKII		Voor RS485: Raadpleeg ⁴⁾
	DSE 7420 MKII
	DSE8610 MKII
	DSE8620 MKII
	DSE8660 MKII

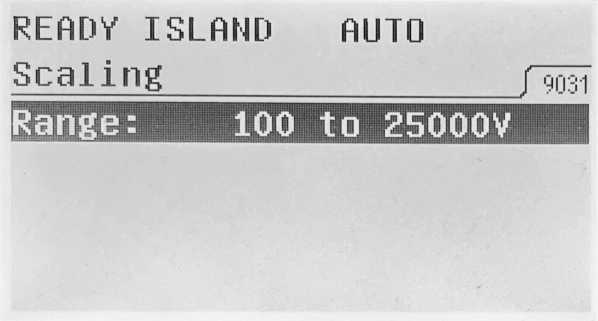

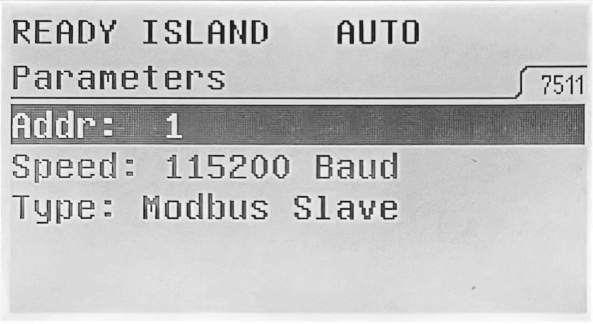

DEIF	AGC 150 Aggregaat	Ethernet of RS485	Voor RS485: Raadpleeg ⁴⁾
	AGC 150 Hybride
	AGC 150 PMS Lite

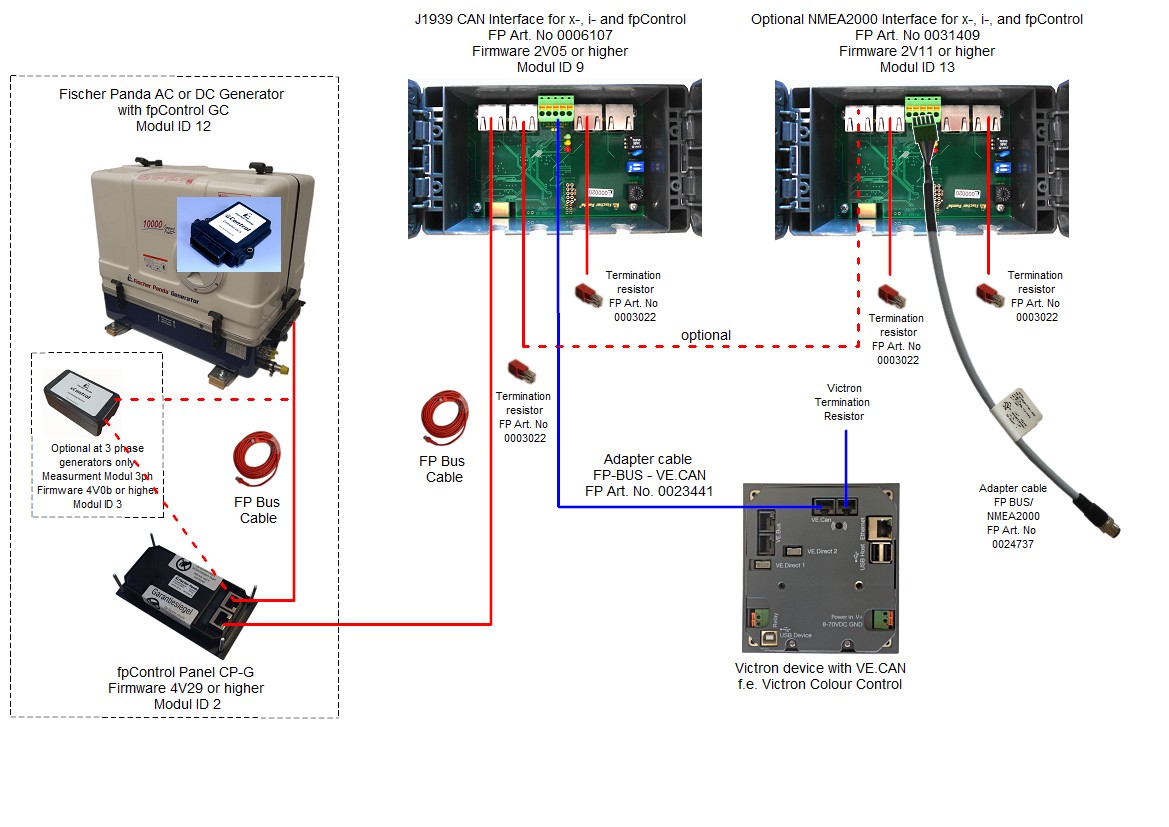

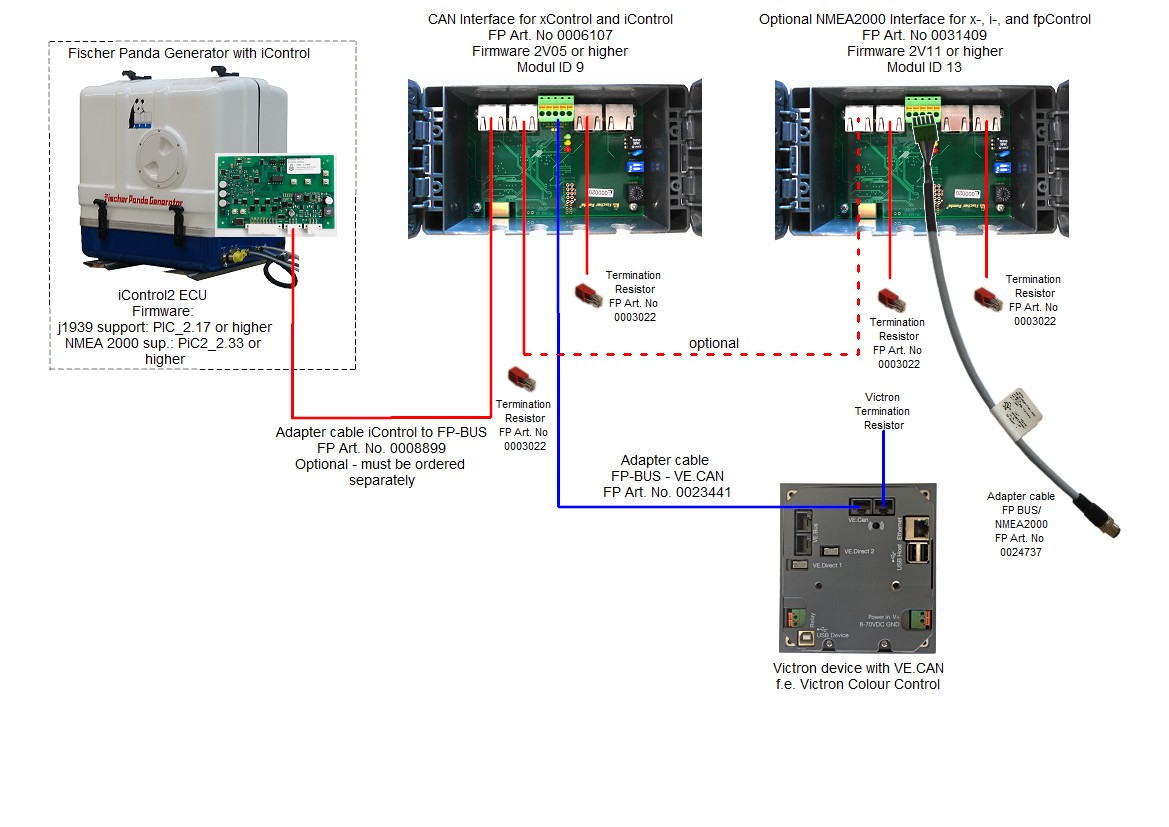

Fischer Panda	xControl	VE.Can
	iAggregaat
	fpControl
¹⁾ Dit model heeft geen Ethernet verbinding. Daarom is het Deep Sea Electronics DSE855 USB naar Ethernet communicatie apparaat, of een andere DSE gateway met Ethernet vereist. ²⁾ Dit model heeft geen RS485 verbinding. Daarom is het Deep Sea Electronics DSE857 USB to RS485 communicatie apparaat, of een andere DSE gateway met Ethernet vereist. ³⁾ De Hjelmslund Electronics USB485-STIXL geïsoleerde USB naar RS485 omvormer is vereist (https://hjelmslund.eu/) ⁴⁾ Dit model heeft een ingebouwde geïsoleerde RS485 poort; echter de Victron RS485 naar USB interface is vereist.

Ondersteunde DC aggregaat besturingen voor gekoppelde aggregaat integratie

Fabrikant	Model	Koppelingstype	Opmerkingen
Fischer Panda	fpControl	VE.Can

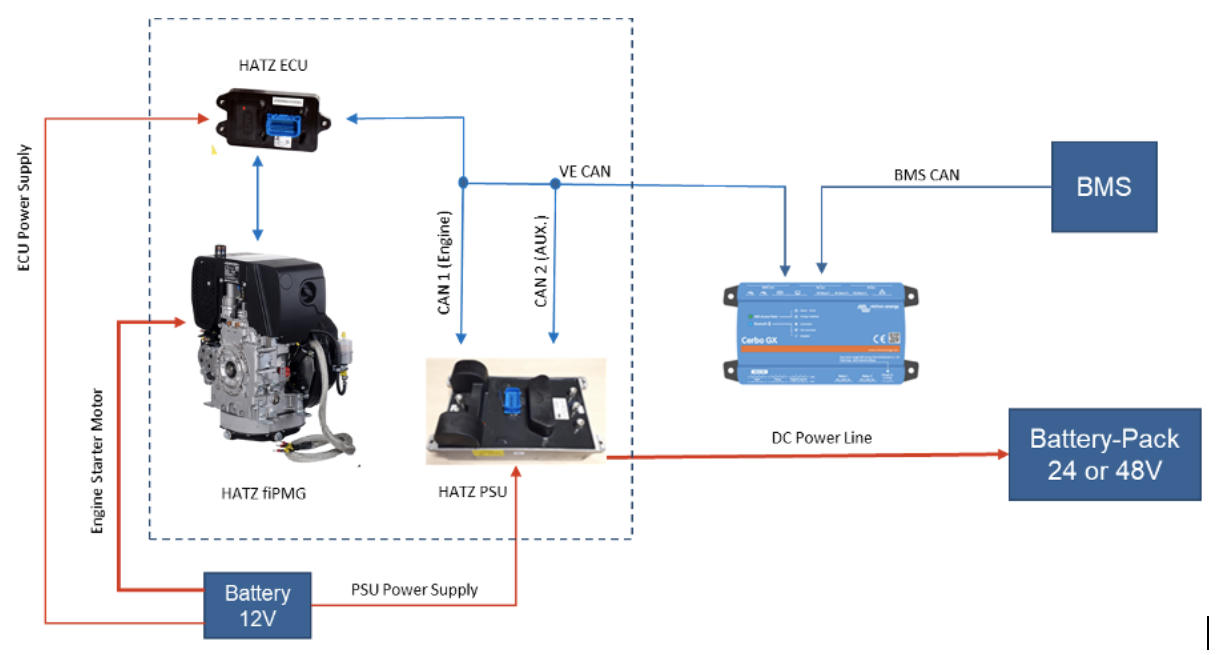

Hatz	fiPMG	VE.Can	Ondersteunt DVCC spanningsregeling

Belangrijk

Het GX apparaat ondersteunt maar één aangesloten aggregaat besturing. Zorg er bij het integreren via Ethernet voor dat slechts één aggregaat besturing toegankelijk is voor het GX apparaat.

18.2.1. Relais gestuurd start/stopsignaal

De meeste aggregaten ondersteunen een extern start/stop signaal, kenmerkend via een potentiaalvrij contact. Het sluiten van het contact start het aggregaat, terwijl het openen het aggregaat stopt.

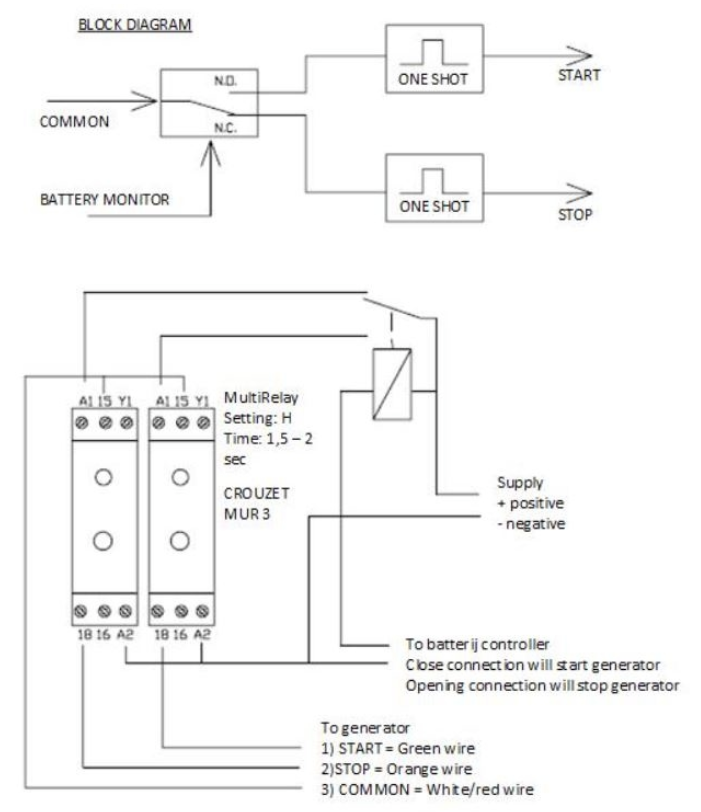

Bepaalde aggregaten vereisen pulserende signalen in plaats van een voortdurende verbinding. In dergelijke gevallen kunnen extra timing relais nodig zijn (zie onderaan). Raadpleeg altijd de aggregaat handleiding of raadpleeg de leverancier voor meer informatie over de bedrading van het remote startsignaal.

Op het GX apparaat moet het Relais 1 gebruikt worden om het aggregaat te besturen. Ga, na het aansluiten van de aggregaat ingang op Relay 1, naar Instellingen → Relais → Functie opties → Aggregaat start/stop.

Als Relay 1 ingesteld is op “Aggregaat start/stop” ontstaat er toegang tot de gerelateerde instellingen via Instellingen → Aggregaat start/stop.

18.3. Aggregaat start/stop menu

Dit is de algemene overzichtspagina van de aggregaat start/stop functie. Deze pagina kan worden gebruikt om de status van het aggregaat te bewaken, de foutstatus te bekijken, toegang te krijgen tot bedrijfstijd en onderhoud en de nodige instellingen te maken.

Voor gekoppelde aggregaten verschijnt het overzicht in de apparatenlijst
Voor relaisbestuurde aggregaten is de overzichtspagina te vinden op Instellingen → Aggregaat start/stop

De individuele menu items hebben de volgende functies:

Autostart functionaliteit: Schakelt de auto start/stop functie van het aggregaat in, gebaseerd op vastgestelde voorwaarden, ingesteld in het voorwaarden menu.
Handmatige besturing: Raadpleeg het handmatige start functie hoofdstuk voor gegevens.
Huidige bedrijfstijd: Bedrijfstijd aggregaat sinds laatste start.
Regelstatus/status: Geeft de huidige status van het aggregaat weer. Mogelijke statusberichten:
- Gestopt, opwarming, handmatig gestart, lopend op voorwaarde, afkoeling, Stoppend
Regelen foutcode/Fout: Foutbeschrijving.
Aggregaat status: Status gerapporteerd door de aggregaat besturing (*)
Aggregaat foutcode: Foutcode gerapporteerd door de aggregaat besturing (*)
AC fasen: Spannings-, stroom- en vermogen uitlezingen (*)
Remote startmodus: Indien ingeschakeld is de aangesloten aggregaat besturing ingesteld op de juiste modus om remote gestart te worden door het GX apparaat (*)
Motor: Geeft verschillende aggregaatbesturing uitlezingen (indien ondersteund door de aggregaatbesturing) weer: (*)
- Snelheid
- Belasting
- Oliedruk
- Olietemperatuur
- Koelmiddeltemperatuur
- Uitlaattemperatuur
- Wikkelingtemperatuur
- Spanning startaccu
- Aantal keren opstarten
Bedrijfstijd en onderhoud: Verschillende tijd gerelateerde waarden weergeven: (*)
- Totale bedrijfstijd
- Dagelijkse bedrijfstijd (laatste 30 dagen)
- Tijd tot onderhoud
- Aggregaat onderhoudsinterval
DC aggregaat instellingen: Bevat instellingen voor laadspanning en vermogen en BMS besturing(*2)
Instellingen: Dit is de toegangspoort tot alle andere functies.

(*) Alleen van toepassing op gekoppelde aggregaten.

(*2) Alleen van toepassing op voor gekoppelde aggregaten.

18.4. Instellingen menu

Ga, in het aggregaat start/stop menu, omlaag en tik op instellingen om het instellingenmenu naar voor te brengen.

Voorwaarden: het Voorwaarden menu bepaalt wanneer het aggregaat automatisch moet starten en stoppen. Raadpleeg het Voorwaarden voor auto start/stop hoofdstuk voor details.
Minimalebedrijfstijd: de minimale bedrijfstijd van het aggregaat kan hier ingesteld worden. Het is een goede gewoonte dat een aggregaat zijn bedrijfstemperatuur kan bereiken nadat het eenmaal is gestart. In het geval van een handmatige start, wordt deze instelling genegeerd.
Opwarm tijd & afkoel tijd: Hiermee kan een tijd worden ingesteld voor het opwarmen of afkoelen van het aggregaat via relaisbesturing terwijl het AC ingangsrelais open is en de omvormer/lader niet is aangesloten. Raadpleeg de Opwarm- & afkoel menu sectie voor details. Houd er rekening mee dat deze functie een update vereist van de VE.Bus omvormer/lader naar firmware 502 of later.
Aggregaat detecteren bij AC-ingang Als deze functie ingeschakeld wordt, dan wordt een alarm op het GX apparaat geactiveerd en wordt een alarm e-mail vanuit de VRM Portaal verzonden:
- Als geen voeding gedetecteerd wordt op de AC-ingang aansluitklem van de omvormer/acculader. Deze functie brengt tal van problemen onder de aandacht; zoals gebrek aan brandstof of een mechanische of elektrische fout bij het aggregaat. Deze functionaliteit is niet beschikbaar voor VE.Can aangesloten Multi's/Quattro's.
- Het vereist dat automatische alarmbewaking op de VRM is ingeschakeld, wat standaard het geval is.
Alarm als aggregaat niet in autostart modus staat: Raadpleeg het Alarm als aggregaat niet in autostart modus staat, voor details.
Stille uren: Raadpleeg de Stille uren sectie in het Voorwaarden hoofdstuk.

18.4.1. Alarm als autostartfunctie uitgeschakeld wordt

Als deze optie ingeschakeld is, dan wordt een alarm gestart als de autostart functie langer dan 10 minuten uitgeschakeld blijft. Dit is vooral handig als het aggregaat net een onderhoud heeft gehad en de onderhoudstechnicus vergeten is het aggregaat opnieuw in autostart modus te zetten.

Deze functie zorgt ervoor dat de autostartfunctie niet per ongeluk wordt uitgeschakeld. Voor digitaal aangesloten aggregaaten, zoals DSE, ComAp en Fischer Panda controleert het ook of remote starten is ingeschakeld op het paneel van het aggregaat. Er kunnen twee alarmen worden geactiveerd:

"GX Auto start/stop is uitgeschakeld" – Wordt weergegeven als autostart handmatig is uitgeschakeld op het GX apparaat.
“Remote start is uitgeschakeld op het aggregaat” – Actief als het paneel van het aggregaat geen remote starten toestaat, zoals binnen DSE-, ComAp- of Fischer Panda-systemen. Dit gebeurt meestal tijdens onderhoud aan het aggregaat.

18.4.2. Bedrijfstijd en onderhoudsinterval menu

Elke generator moet na een bepaalde periode worden onderhouden. Het aanbevolen onderhoudsinterval hangt voornamelijk af van het gebruik en de bedrijfstijd. In dit menu kan een onderhoudsinterval ingesteld worden, waarbij een teller wordt gestart die een waarschuwing geeftals er onderhoud nodig is.

De menu-items in detail:

Reset dagelijkse bedrijfstijd tellers: Reset de 7-dagen bedrijfstijd geschiedenis.
Totale bedrijfstijd van het aggregaat (uren): Reset of pas de totale bedrijfstijd aan zodat deze overeenkomt met de werkelijke bedrijfstijd van het aggregaat. Dit werkt ook de weergave 'Totale bedrijfstijd' in het start-/stop overzicht van het aggregaat bij.
Aggregaat onderhoudinterval (uren): stel de onderhoudsinterval in uren in voor het aggregaat. Raadpleeg de aggregaat handleiding voor specifieke richtlijnen.
Onderhoud timer resetten: reset de onderhoud timer. Gebruik dit nadat het aggregaat onderhoud heeft gehad om 'tijd voor onderhoud' teller opnieuw te starten.

18.4.3. Opwarm- & afkoel menu

Met het menu voor opwarmen en afkoelen kan de tijd ingesteld worden die het aggragaat nodig heeft om op te warmen of om af te koelen voor of na gebruik. Dit wordt bestuurd via een relais terwijl het AC ingang relais open is en de omvormer/lader niet is aangesloten.

Dit menu is ook van toepassing op digitaal verbonden aggregaten (bv., over Modbus), waar de GX relais niet gebruikt wordt.

Opmerking: deze functie vereist VE.Bus omvormer/lader firmware 502 of later.

Opwarmstijd:

De tijd vereist om op te warmen voordat de Multi/Quattro de AC-ingang aanvaardt. Het GX apparaat signaleert het aggregaat om te starten, maar de Multi/Quattro sluit alleen de omschakelautomaat nadat deze periode verlopen is.

Afkoeltijd:

De tijd vereist voor het aggregaat om af te koelen vóór het afsluiten. Gedurende deze periode ontkoppelt de Multi/Quattro de AC-ingang en loopt de belasting via de accu's. Aan het einde van deze tijdsperiode signaleert de GX het aggregaat om te stoppen.
Sommige aggregaten stoppen niet onmiddellijk als er een signaal gegeven wordt; raadpleeg de volgende instelling voor aanpassingen.

Stoptijd aggregaat:

Na beëindiging van de afkoelperiode signaleert de GX het aggregaat om te stoppen, maar de Multi/Quattro wacht tot deze tijd verlopen is voordat het AC-ingang opnieuw aanvaardt.
Deze instelling is alleen nodig als het aggregaat wat tijd nodig heeft om af te sluiten zonder automatisch de AC af te koppelen. In dergelijke gevallen moet een iets langere vertraging ingesteld worden om te voorkomen dat de Multi/Quattro opnieuw aansluit voordat het aggregaat volledig afgesloten is. Als het op nul wordt gezet, kan de Multi/Quattro direct na de afkoelfase de AC-ingang gebruiken.

18.5. Voorwaarden voor auto start/stop

Bij verlies van communicatie: Als er zich ooit een communicatie uitval voordoet tussen de Cerbo GX en de VE. Bus omvormer/acculader en de start/stop parameters van het aggregaat afhankelijk zijn van deze gegevens, kies dan één van de volgende acties:

Stop het aggregaat (standaard): stopt het aggregaat als het actief is.
Start het aggregaat: start het aggregaat als het niet actief is.
Blijven draaien: laat het aggregaat draaien als het actief was als communicatie verloren is.

Stop aggregaat als AC-ingang beschikbaar is: Nuttig voor back-up systemen waarbij een Quattro is aangesloten op het elektriciteitsnet op AC-in 1 of AC-in 2, met een aggregaat op de andere AC-ingang. Als dit is ingeschakeld, stopt het aggregaat pas als de netvoeding is hersteld na een storing.

De volgende parameters kunnen door de gebruiker worden gedefinieerd om een automatische start/stop van het aggregaat te activeren:

Handleiding
Stop aggregaat als AC-ingang beschikbaar is
Accu laadstatus
AccustroomRelais geactiveerd door accustroom
Accuspanning
AC belasting*
Omvormer hoge temperatuur
Omvormer overbelasting
Periodieke inbedrijfstelling

(* De hier gemeten waarde is het totale AC stroomverbruik van het systeem.)

De voorwaardeparameters krijgen de prioriteit in de bovenstaande volgorde. Als meerdere voorwaarden tegelijkertijd worden bereikt, dan wordt alleen de voorwaarde met de hoogste prioriteit als actief weergegeven. Alle ingeschakelde voorwaarden worden geëvalueerd, zelfs als het aggregaat al actief is. Als aan een actieve voorwaarde is voldaan, houdt een parameter van een voorwaarde met een lagere prioriteit het aggregaat draaiende.

18.5.1. Aggregaat stop als AC-ingang beschikbaar is

Deze optie is ideaal voor noodstroom systemen waar een Quattro met één AC-ingang verbonden is met netspanning en de andere met een aggregaat.

Indien ingeschakeld en de AC-ingang, die is aangesloten op het elektriciteitsnet, is gedefinieerd, stopt het aggregaat automatisch zodra de netvoeding is hersteld na een storing in het elektriciteitsnet. Het proces volgt deze stappen:

Het aggregaat wordt eerst ontkoppeld.
Een afkoelperiode wordt toegepast, gebaseerd op de ingestelde instelling.
Een extra 15 seconden is toegestaan voor het aggregaat om afsluiten te voltooien.

Uitgeschakeld: Stoppen aggregaat als er een AC-ingang beschikbaar is, is momenteel uitgeschakeld
AC-ingang 1: netspanning is aangesloten op AC-ingang 1
AC-ingang 2: netspanning is aangesloten op AC-ingang 2

18.5.2. Start/Stop gebaseerd op accu laadstatus

Deze functie laat aggregaatbesturing toe, gebaseerd op niveaus van laadstatus accu (SoC).

De waarde van de acculaadstatus gebruiken om te starten/stoppen: Schakel deze functie in of uit.
Start als de acculaadstatus lager is dan: stelt de laadstatusdrempel voor autostart in als de accu leeg raakt.
Startwaarde tijdens stille uren: als Stille uren is ingeschakeld, kan het automatisch opstarten uitgesteld worden tot het absoluut noodzakelijk is door een lagere, meer kritieke drempel in te stellen.
Start nadat de toestand bereikt is voor: Stelt een vertraging in vóór activering, zodat de toestand aanhoudt voordat het aggregaat wordt geactiveerd.
Stop als de acculaadstatus hoger is dan: Bepaalt het laadstatusniveau waarop het aggregaat stopt.
Stopwaarde tijdens stille uren: als Stille uren zijn ingeschakeld, stel dan een lagere stopdrempel in om de bedrijfstijd van het aggregaat te minimaliseren.
Stop nadat de toestand bereikt is gedurende: Stelt een vertraging in vóór deactivering, wat ervoor zorgt datde toestand behouden blijft voordat het aggregaat wordt geactiveerd.

18.5.3. Start/Stop gebaseerd op accuspanning

Met deze functie kan het aggrgaat worden bestuurd op basis van het spanningsniveau van de accu.

Gebruik de waarde van de accuspanning om te starten/stoppen: Schakel de functie in of uit.
Start als de accuspanning lager is dan: als de accuspanning onder de gespecificeerde waarde daalt, dan start het het aggregaat automatisch.
Startwaarde tijdens stille uren: Als Stille uren is ingeschakeld, stel dan een lagere (meer kritieke) drempel in om ervoor te zorgen dat het aggregaat alleen start als dat absoluut noodzakelijk is.
Start nadat de toestand bereikt is voor: Voegt een vertraging toe vóór het starten van het aggregaat als de spanning de startdrempel bereikt.
Stop als accuspanning hoger is dan: Bepaalt de spanningsdrempel voor autostop.
Stop waarde tijdens stille uren: Stel, als Stille uren is ingeschakeld, een lager spanningsniveau in om kortere aggregaat bedrijfstijden te bereiken.
Stop nadat de voorwaarde is bereikt voor: voegt een vertraging toe om ervoor te zorgen dat het spanningsniveau stabiel is voordat het aggregaat wordt gestopt.

18.5.4. Start/Stop gebaseerd op AC belasting

AC belasting activaties werken op dezelfde manier als andere activaties, maar de functie wordt verfijnd door een instelling van de meting. De instelling van de meting is beschikbaar op firmware v2.0 en hoger en heeft drie mogelijke waarden:

Totaal verbruik (standaardoptie)
Omvormer totaal AC uit
Omvormer AC uit, hoogste fase

18.5.5. Start/Stop gebaseerd op hoge temperatuur van omvormer

Deze functie laat aggregaat activering toe, gebaseerd op waarschuwingen van omvormer temperatuur.

Starten op basis van een waarschuwing bij hoge temperatuur: Schakel deze functie in of uit.
Start als de waarschuwing actief is voor: stelt een vertraging in vóór het starten van het aggregaat om activering te voorkomen door kortstondige temperatuurpieken veroorzaakt door een kortstondige hoge AC vraag.
Als de waarschuwing is gewist, stop dan na:voegt een vertraging toe voordat het aggregaat wordt gestopt om ervoor te zorgen dat de temperatuurverlaging van de omvormer, meestal als gevolg van een lagere vermogensvraag, stabiel is.

18.5.6. Start/Stop gebaseerd op overbelasting van de omvormer

Deze functie maakt activering van het aggregaat mogelijk als reactie op een waarschuwing voor overbelasting van de omvormer.

Starten bij waarschuwing voor overbelasting: Schakel deze functie in of uit.
Start als de waarschuwing actief is voor: stelt een vertraging in vóór het starten van het aggregaat om activering te voorkomen door een kortstondige hoge vraag naar AC vermogen.
Als de waarschuwing is gewist, stop dan na: voegt een vertraging toe vóór het stoppen van het aggregaat om ervoor te zorgen dat de vermindering in vraag naar AC vermogen stabiel is.

18.5.7. Periodieke inbedrijfstelling

Met deze functie kan het periodiek automatisch aggregaat gestart worden.

Interval van de inbedrijfstelling: stel het interval tussen inbedrijfstellingen in.
Werking overslaan als het aggregaat heeft gedraaid gedurende: Slaat het bedrijf over als het aggregaat binnen het interval al gedurende minstens de testduur heeft gedraaid.
Begindatum van het loopinterval: Bepaalt wanneer de interval teller begint. Geen inbedrijfstellingen vóór deze datum.
Starttijd: specificeert de tijd van de dag waarop het bedrijf begint.
Duur van het bedrijf: Duur van het bedrijf.
In bedrijf blijven totdat de accu volledig is opgeladen: indien ingeschakeld werkt het aggregaat totdat de accu volledig is opgeladen in plaats van voor een vaste duur.

18.5.8. Functie handmatige start

Met de functie Handmatige start kan het aggrgaat op afstand starten. Als het aggregaat al draait, voorkomt een druk op Start dat deze automatisch stopt als aan de voorwaarde is voldaan die de start activeerde. Met andere woorden, Handmatige Start heft de autostopparameters op.

Manieren om het aggregaat handmatig te starten:

Het menu Handmatig starten gebruiken: ga naar Aggregaat start/stop → Handmatig starten; en schakel vervolgens de afbeelding in om het aggregaat te starten.
Via de toets in de linkerbovenhoek van het Remote Console: Druk op de toets in de linkerbovenhoek op de Cerbo GX, of Cerbo GX Remote Console en schakel de aggregaatpagina in. Druk dan op de start toets.
Gebruik van de Besturingen optie vanuit het VRM Portaal: Raadpleeg de VRM Portaal handleiding.

Let op

Als handmatig (remote) wordt gestart zonder een stop timer (getimede loopfunctie), dan blijft deze onbeperkt draaien totdat deze handmatig wordt uitgeschakeld.

De stop timer is beschikbaar voor beide methodes van handmatig starten en voorkomt dat het aggregaat onbedoeld blijft draaien.
Het aggregaat kan alleen handmatig gestopt worden als niet aan een actieve loopvoorwaarde wordt voldaan.
Om een stop te forceren, schakel dan eerst de functie uit die het systeem in werking houdt of schakel de start/stopfunctie van het aggregaat uit.

18.5.9. Stille uren

Met de functie Stille uren kan een periode ingesteld worden waarin het geluid van het aggregaat storend is. Tijdens deze periode zal het aggregaat alleen starten als dat absoluut noodzakelijk is, met behulp van aangepaste autostartcondities.

Hoe stille uren inschakelen

Ga naar instellingen → Aggregaat start/stop → Instellingen.
Schakel stille uren AAN.
Stel de start- en eindtijden in de velden in die verschijnen.

Houd er rekening mee dat als de start- en stoptijden op dezelfde waarde worden ingesteld, Stille uren onbeperkt actief blijven als ze zijn ingeschakeld.

“Stille uren” gebruiken als hulpmiddel om twee sets gebruikersvoorkeuren te definiëren

De Stille uren functie kan ook gebruikt worden om te bepalen hoe het systeem reageert op verschillende. Bijvoorbeeld:

Vroeg in de ochtend/lage laadstatus: De acculaadstatus is vaak het laagst in de ochtend. Indien gecombineerd met bewolkt weer of PV panelen die op het westen staan gericht (beter werkend in de namiddag) kan het aggregaat 's ochtends automatisch starten vanwege een lage laadstatus. Later op de dag echter, als de PV energieproductie toeneemt, kan het werk van het aggregaat echter onnodig worden. Door Stille uren in deze periode in te stellen met lagere autostart drempels, kan voortijdige start van het aggregaat voorkomen worden en beter gebruik maken van de beschikbare PV energie.
Vakantiehuis: In een vakantiehuis is de stroomvraag beduidend hoger als het huis bezet is dan als het huis leeg staat. De functie Stille uren kan helpen door lagere drempels voor automatisch opstarten toe te passen als het huis in gebruik is en hogere drempels als het leeg staat.
Om dit te implementeren:
- Stel Stille uren in als een permanente voorwaarde (raadpleeg boven) terwijl het huis bewoond is.
- Schakel Stille uren UIT als het huis leeg is om het standaardgedrag van het aggregaat mogelijk te maken.

18.6. ComAp besturing

18.6.1. Inleiding

Hoe werkt het?

Het GX apparaat communiceert (lezen/zenden) met het InteliLite 4 paneel via Modbus-TCP over Ethernet, met behulp van de ComAp CM3 Ethernet module (vereist) als de communicatie interface. Modbus registers moeten opnieuw worden toegewezen met de InteliConfig software.

Een overzicht van alle gebruikte Modbus registers en hun vereiste toewijzingen kan in de bijlage gevonden worden: Modbus houdregisters voor de ComAp InteliLite 4 besturing

Na het toepassen van de toewijzingen detecteert het GX apparaat automatisch de aanwezigheid van een ComAp InteliLite 4-besturing door identificatiestring in Modbus register 1307 te gebruiken. Het GX apparaat herkent alle modules met namen die beginnen met "InteliLite4-". Deze identificatiestring verschijnt ook in de titelbalk van het InteliConfig venster.

18.6.2. Vereisten

GX apparaat met Venus OS v3.42 of later
Ondersteunde ComAp besturing
CM3-Ethernet module (ComAp bestelcode: CM3ETHERXBX)
Het GX apparaat kan ook werken met de standaard CM Ethernet module (ComAp bestelcode: CM2ETHERXBX), maar is nog niet getest.
Ethernet netwerk apparatuur

18.6.3. Installatie & Instellingen

Installatie en instellen wordt in maar enkele stappen gedaan De Modbus Server in de CM3-Ethernet module moet ingeschakeld worden. Dit kan gedaan worden vanuit het bedieningspaneel of via de software voor de besturing, InteliConfig, die gedownload kan worden vanaf de ComAp website.

Er is geen verdere instelling van de ComAp CM3-Ethernet module vereist.

De Modbus registers moeten worden aangepast met de InteliConfig software volgens de register lijst zoals beschreven in Modbus houdregisters voor de ComAp InteliLite 4 besturing

Instelling ComAp besturing

De volgende procedure beschrijft de stappen voor het gebruik van de InteliConfig instellingssoftware. Zorg ervoor dat de nieuwste versie wordt gebruikt en aangesloten is op de besturing:

Zorg voor juiste eenheden/vermogenformaat:
- Selecteer het instellingstabblad van de besturing
- Kies andere
- Selecteer eenheden/vermogenformaat
- Zorg ervoor dat eenheden ingesteld zijn op “Meeteenheid - 20°C, 10.0 Bar, 11.4 l/h” en dat vermogenformaat ingesteld staat op “Standaard 1 kW/kVA/kVAr 1 V
- Kies sensoren
- Selecteer "VDO 10 Bar" en zorg ervoor dat de resolutie is ingesteld op "0,1" en Dim is ingesteld op "Bar".
- Selecteer nu "VDOLevel %" en zorg ervoor dat de Resolutie is ingesteld op "1" en Dim is ingesteld op "%".
Opnieuw toewijzen Modbus registers:
- Selecteer in hetzelfde venster MODBUS
- Download het Modbus afbeelding bestand voor Victron Energy: ComAp InteliLite GX afbeelding
- Klik onderaan, onder Import/Export, op het Import pictogram rechts
- Selecteer het gedownloade toewijzingen bestand en klik op OK
- Klik in de rechter benedenhoek op de schrijven toets om de instelling op de besturing op te slaan
Het ComAp Modbus afbeelding UMOD bestand bevat de noodzakelijke Modbus register toewijzingen, zoals vereist door het GX apparaat. Een voor mensen leesbaar formaat van de toewijzing is ook te vinden in de bijlage:Modbus houdregisters voor de ComAp InteliLite 4 besturing.
Inschakelen van de Modbus server van de bestruring
- Selecteer het instelpunt tabblad
- Selecteer in het volgende menu de CM-Ethernet module
- Schakel de Modbus server in

Instellen GX apparaat

Als het GX apparaat en de aggregaat besturing op hetzelfde netwerk zijn aangesloten dan verschijnt de besturing automatisch in de apparatenlijst. De afbeelding toont een voorbeeld van een DSE aggregaat besturing.

Als de besturing niet verschijnt, controleer dan de Modbus instellingen op het GX apparaat door te gaan naar Instellingen → Modbus-TCP/UDPapparaten. Zorg ervoor dat Automatisch Zoeken ingeschakeld is (dit is de standaard instelling) of zoek handmatig naar het apparaat; de besturing moet gedetecteerd worden en vermeld onder het ontdekte apparaten sub-menu. Voor een betrouwbare werking moet automatisch zoeken ingeschakeld blijven, omdat het netwerk elke tien minuten wordt doorzocht. Als het IP adres wijzigt, wordt het apparaat opnieuw ontdekt. Het is echter aan te raden om een statisch IP adres toe te wijzen aan de besturing om onverwacht communicatie verlies te voorkomen.

18.7. CRE Technology besturing.

18.7.1. Inleiding

Hoe werkt het?

Het GX apparaat communiceert met de CRE besturing door gegevens te lezen en te verzenden volgens de Modbus-TCP specificatie van de besturing, via de Ethernet verbinding van de CRE besturing.

Door gebruik te maken van de identificatie waarden die via Modbus worden opgehaald, detecteert het GX apparaat automatisch de aanwezigheid van de besturing.

18.7.2. Vereisten

GX apparaat met Venus OS v3.50 of later
Ondersteunde CRE besturing met firmware versie van v2.0 of later
Ethernet netwerk apparatuur

18.7.3. Installatie & Instellingen

Eerste vereisten

Met de CRE besturing kunnen de eenheden voor druk en temperatuur gewijzigd worden; het GX apparaat verwacht echter dat de oliedruk wordt ingesteld in bar en de temperatuur in °C. Zorg ervoor dat de eenheden juist zijn ingesteld.

Instellen GX apparaat

Als de besturing niet verschijnt, controleer dan de Modbus instellingen op het GX apparaat door naar Instellingen → Modbus-TCP/UDP apparaten te gaan. Zorg ervoor dat Automatisch Zoeken ingeschakeld is (dit is de standaard instelling) of zoek handmatig naar het apparaat; de besturing moet gedetecteerd worden en vermeld onder het ontdekte apparaten sub-menu. Voor een betrouwbare werking moet automatisch zoeken ingeschakeld blijven, omdat het netwerk elke tien minuten wordt doorzocht. Als het IP adres wijzigt, wordt het apparaat opnieuw ontdekt. Het is echter aan te raden om een statisch IP adres toe te wijzen aan de besturing om onverwacht communicatie verlies te voorkomen.

18.8. DSE Ondersteuning voor Deep Sea aggregaat besturing

18.8.1. Inleiding

Door een Deep Sea Electronics (DSE) aggregaat besturing te integreren met een GX apparaat is het mogelijk AC gegevens, oliedruk, koelmiddeltemperatuur, tankniveau, aantal maal motor starten en verdere statusmeldingen uit te lezen. Bovendien ondersteunt de besturing digitale start/stop signalen van het GX apparaat.

Hoe werkt het?

Het GX apparaat communiceert met de Deep Sea Electronics (DSE) besturing door gegevens te lezen en te verzenden via de DSE "GenComm" Modbus specificatie. Deze communicatie verloopt ofwel via de Ethernet verbinding van de DSE besturing zelf of, voor besturingen zonder een Ethernet interface, via het Deep Sea Electronics DSE855 USB naarEthernet communicatie apparaat of een andere compatibele Ethernet DSEModbus-TCP gateway die ondersteunt.

Aan de hand van de via Modbus verkregen identificatie waarden detecteert het GX apparaat automatisch de aanwezigheid van de besturing.

18.8.2. Vereisten

GX apparaat met Venus OS v3.12 of later
Ondersteunde DSE besturing
Voor modellen die alleen USB verbinding aanbieden (raadpleeg bovenstaande tabel) is een Deep Sea Electronics DSE855 (of een gelijkwaardig apparaat) vereist.
Ethernet netwerk apparatuur

Speciaal geval: DSE 4520 MKII (Venus OS v3.50 of later)

In tegenstelling tot alle andere ondersteunde DSEbesturingen accepteert de DSE 4520 MKII geen besturingscommando's via digitale communicatie. Daarom moet een bedraad besturingssignaal worden gebruikt via de functie "Aangesloten aggregaat hulprelais". Meer informatie kan gevonden worden in het volgende hoofdstuk.

18.8.3. Installatie & Instellingen

Instellen GX apparaat

Als het GX apparaat en de aggregaat besturing zijn aangesloten op hetzelfde netwerk, dan verschijnt de besturing automatisch in de apparatenlijst.

Als de besturing niet verschijnt, controleer dan de Modbusinstellingen op het GX apparaat door naar Instellingen → Modbus-TCP/UDP apparaten te gaan. Zorg ervoor dat Automatisch Zoeken ingeschakeld is (dit is de standaard instelling) of zoek handmatig naar het apparaat; de besturing moet dan gedetecteerd worden en vermeld onder het ontdekte apparaten sub-menu. Voor een betrouwbare werking moet automatisch zoeken ingeschakeld blijven, omdat het netwerk elke tien minuten wordt doorzocht. Als het IP adres wijzigt, wordt het apparaat opnieuw ontdekt. Het is echter aan te raden om een statisch IP adres toe te wijzen aan de besturing om onverwacht communicatie verlies te voorkomen.

Aangesloten aggregaat hulprelais

Vanaf Venus OS v3.50 is een nieuwe functionaliteit beschikbaar voor Relais 1 op het GX apparaat: het aangesloten aggregaat hulprelais.

Met deze instelling kan relais 1 parallel werken met de digitale besturingscommando's van een aangesloten DSE 4520 MKII. Relais 1 blijft open terwijl de aggregaat gestopt wordt en sluit zodra het startcommando gegeven wordt.

Deze functie is nuttig voor:

Een bekabelde noodoplossing bieden in geval van een storing in de datacommunicatie.
Aangepaste toepassingen, zoals het besturen van een externe brandstofpomp of het activeren van een ander besturingssignaal.

Raadpleeg voor bedradingsinstructies Relais gestuurd start/stopsignaal

18.9. DEIF besturing

18.9.1. Inleiding

Hoe werkt het?

Het GX apparaat leest gegevens van en verzendt gegevens naar de DEIF besturing via de Modbus specificatie van de besturing, via de Ethernet verbinding of de RS485poort 1 van de DEIF besturing. Door de identificatie waarden, via Modbus gevonden, te gebruiken, detecteert het GX apparaat automatisch de aanwezigheid van de besturing.

18.9.2. Vereisten

GX apparaat met Venus OS v3.50 of later
Ondersteunde DEIF AGC 150 besturing met firmwareversie 1.19.0 (van mei 2024) of later
Voor het integreren via Ethernet: Ethernet netwerk apparatuur
Voor het integreren via RS485: Victron Energy RS485 naar USB interface (onderdeelnummer ASS030572050 of ASS030572018)

18.9.3. Installatie & Instellingen

Instellen van de juiste schaalparameter

Momenteel wordt alleen de standaard waarde voor de ”Schaal" parameter (kanaal 9030, waarde 100 tot 25000 V) ondersteund. Zorg, vóór het aansluiten, dat deze instelling juist is. De instelling is beschikbaar via het scherm van de besturing bij Parameter → Basis instellingen → Meetopstelling → Schaal → Schaal. Voer, om wijzigingen te maken, het master wachtwoord in (standaard: 2002) en stel de schaalparameter in op het standaard bereik van 100 tot 25000 V.

Voor Ethernet verbinding

Gebruik de Ethernet poort van de DEIF besturing om de besturing aan te sluiten op hetzelfde Ethernet netwerk als het GX apparaat.

Voor RS485-verbinding

De DEIF AGC 150 besturing serie heeft twee RS485 poorten, waarvan Poort 1 galvanisch geïsoleerd is. Galvanische isolatie voorkomt zogenaamde aardlussen, die anders kunnen leiden tot schade aan de apparaten door ongewenste stromen. Daarom moet Poort 1 gebruikt worden, zoals uitgelegd in de tabel.

Gebruik, na het aansluiten van de besturing op het GX apparaat, het scherm van de besturing en ga naar Parameters → Communicatie → RS485 → RS485 1 → Parameters, voer het master wachtwoord in (standaard is '2002') en stel de parameters als volgt in:

Adr: 1
Snelheid: 115200 Baud
Type: Modbus Slaaf

DEIF AGC 150	Victron RS485USB naar interface	Signaal
33: Gegevens + (A)	Oranje	RS485 gegevens A+
34: Gegevens (GND)	Zwart	GND
35: Gegevens - (B)	Geel	RS485 gegevens B-
	Rood	5 V DC (niet gebruikt)
	Bruin	Afsluitweerstand 1 – 120 Ω (niet gebruikt)
	Groen	Afsluitweerstnad 2 – 120 Ω (niet gebruikt)

Instellingen GX apparaat

Als het GX apparaat en de aggregaat besturing aangesloten zijn, verschijnt de besturing automatisch in de apparatenlijst.

Als de Ethernet methode gebruikt wordt en de besturing verschijnt niet, controleer dan de Modbus instellingen op het GX apparaat, Instellingen → Modbus-TCP/UDP Apparaten, en zorg ervoor dat Automatisch zoeken is ingeschakeld (standaard instelling) of zoek ernaar; de besturing moet automatisch worden gedetecteerd en verschijnen in het submenu Ontdekte apparaten. Om dit betrouwbaar te doen werken, moet automatisch zoeken ingeschakeld blijven. Het netwerk wordt elke tien minuten doorzocht. Als het IP adres wijzigt, wordt het apparaat opnieuw gevonden. Toch is het aan te raden om een statisch IP adres toe te wijzen aan de controller om onverwacht communicatie verlies te voorkomen.

18.10. Ondersteuning voor Fischer Panda aggregaat

18.10.1. Inleiding

Het GX apparaat leest gegevens uit en verzendt deze naar het Fischer Panda aggregaat via een VE.Can verbinding met behulp van de Fischer Panda SAE J1939 module (vereist). Zowel AC- als DC aggregaten worden ondersteund.

18.10.2. Vereisten

GX apparaat met firmware v2.07 of later
Fischer Panda aggregaat, xControl, iGenerator of fpControl GC
Fischer Panda SAE J1939 CAN module (onderdeelnummer 0006107)
Fischer Panda FP Bus naar VE.Can adapter (onderdeelnummer 0023441)
Optioneel: FP-CAN naar NMEA2000 (FP Art. Nr. 0031409)

Fischer Panda firmwarevereisten:

iControl (voor de iGenerator): v2.17 of hoger
iControl paneel: geen minimale vereisten
xControl (voor de constante snelheidaggregaten): 4V38 of hoger
xControl paneel: 4V29
fpControl (voor AC- en DC aggregaten): elke versie
fpControl paneel: 4V29 of hoger
Fischer Panda SAE J1939 CAN module: 2V05 of hoger
Fischer Panda 3-fasen module: 4V0b of hoger
Fischer Panda NMEA2000 interface: 2V11 of hoger

18.10.3. Installatie en instelling

Aansluiten van een Fischer Panda xControl aggregaat

Het onderstaande schema laat zien hoe een Fischer Panda xControl aggregaat wordt aangesloten.

Aansluiten van een Fischer Panda iControl aggregaat

Het onderstaande schema laat zien hoe een Fischer Panda iControl aggregaat wordt aangesloten.

Aansluiten van een Fischer Panda fpControl aggregaat

Het onderstaande schema toont hoe aan te sluiten op een Fischer Panda fpControl aggregaat.

18.10.4. Instellingen en bewaking van GX apparaat

Belangrijk

Belangrijk: bediening van het aggregaat is alleen mogelijk en toegestaan als het xControl- of het fpControl- of iControl paneel ingeschakeld is.

Zorg ervoor dat bij Instellingen → Services het geselecteerde CAN-bus profiel "VE.Can & Lynx Ion BMS (250kbit/s)” is. Dit is de standaard en ondersteunt NMEA 2000.

Als alle bedrading volledig is en de installatie juist uitgevoerd is, wordt de Fischer Panda getoond in de apparatenlijst:

Het menu van het Fischer Panda apparaat openen toont het volgende:

Let op dat besturing een aan/uit schakelaar heeft en statusinformatie en de belangrijkste AC parameters weergeeft: spanning, stroom en vermogen.

Motortemperatuur, toerental en aanvullende informatie zijn beschikbaar via het submenu-item Motor.

18.10.5. Onderhoud

Stop het aggregaat altijd met het Fischer Panda bedieningspaneel voordat er onderhoud wordt uitgevoerd aan het aggregaat. Dit schakelt de autostart functie uit, waardoor het aggregaat niet op afstand kan worden gestart, bijvoorbeeld door een Cerbo GX.

Schakel na het onderhoud de autostartfunctie weer in via het Fischer Panda bedieningspaneel in het menu Aggregaat → Autostart → Inschakelen/Uitschakelen.

18.11. Hatz fiPMG DC aggregaat

18.11.1. Inleiding

Hoe werkt het?

Het Hatz fiPMG DC aggregaat is een vliegwiel geïntegreerd Permanent Magneet aggregaat (PMG) dat zich met variabele snelheid aanpast aan verschillende belastingsniveaus. Het aggregaat wordt aangedreven door een Hatz E1 dieselmotor met elektronisch geregelde injectie.

De voedingseenheid biedt instelbare uitgangsspanningen voor 28 V of 56 V systemen en communicatie tussen PSU – ECU – Victron GX apparaat volgens SAE J1939.

De dubbele CAN omvormer heeft twee aparte CAN poorten:

CAN poort 1: Verwerkt communicatie tussen de PSU (omvormer) en de ECU van de motor.
CAN poort 2: Beheert communicatie tussen het PSU en het GX apparaat.

Ga voor meer informatie naar www.hatz.com waar toegang is tot alle elektrische schema's en extra eenheid specifieke informatie.

18.11.2. Vereisten

GX apparaat met firmware Venus OS v3.50 of later
Hatz fiPMG aggregaat met Dubbele CAN PSU (omvormer) voor DC uitgang in 28 V of 56 V
Kabel VE-CAN naar HATZ-CAN (beschikbaar voor aankoop van HATZ)

18.11.3. Installatie & Instellingen

Aansluiten van een Hatz fiPMG aggregaat

Het onderstaande schema toont hoe het Hatz fiPMG DC aggregaat aan te sluiten op het GX apparaat.

Instellingen GX apparaat

Zorg ervoor dat in Instellingen → Diensten het geselecteerde CAN-bus profiel "VE.Can & Lynx Ion BMS (250kbit/s)” is. Dit is de standaard en ondersteunt NMEA 2000.

Als het GX apparaat en de aggregaat besturing aangesloten zijn, verschijnt de besturing automatisch in de apparatenlijst.

18.11.4. Onderhoud

Raadpleeg voor onderhoudsinstructies de fiPMG handleiding.

18.11.5. Problemen oplossen

PSU lijst van foutcodes: Raadpleeg www.hatz.com (CAN protocol E serie)
ECU lijst van foutcodes: Raadpleeg www.hatz.com (Diagnostische foutcodes E serie)

18.12. Aggregaatstatus en verbeterde bedrijfsurenuren via een digitale ingang

Voor een nauwkeurige motor status en een verbeterde opvolging van de geaccumuleerde bedrijfsuren op het GX apparaat kan een extra signaalkabel met droog contact worden gebruikt.

Er zijn twee algemene bedradingsopties:

Gebruik een potentiaalvrije uitgang op de aggregaat besturing (indien ondersteund) om de motor status te melden.
Via een AC hulprelais op de AC lijn van het aggregaat, dat een potentiaalvrij contact sluit zodra het aggregaat vermogen begint te leveren.

Ga, om deze functie in te schakelen, naar Instellingen → I/O → Digitale ingangen en stel de respectievelijke ingang als “Aggregaat” in.

Als ingesteld is de status van het aggregaat zichtbaar in de Apparatenlijst en wordt de totale bedrijfstijd bepaald, gebaseerd op de status van deze digitale ingang.

18.13. Bedraden van een aggregaat met een drieaderige interface

Om een aggregaat met een drie aderige interface te starten, moet het open/dicht contact worden omgezet in afzonderlijke start- en stop pulsen. De onderstaande oplossing, via standaard timing relais, bereikt dit door:

Genereren van een startpuls als het open/sluiten contact sluit.
Genereren van een stoppuls als het open/sluiten contact opent.

Belangrijk: Deze methode mag alleen worden gebruikt bij aggregaten die een eigen controlepaneel hebben voor bewaking en automatische uitschakeling bij problemen zoals lage oliedruk. Sluit dit niet rechtstreeks aan op de startmotor of de brandstofmagneetspoel.

Cerbo GX Handleiding
