11. VE.Bus-Inverter/Ladegerät-Überwachung
11.1. Einstellung der Strombegrenzung für das Netz

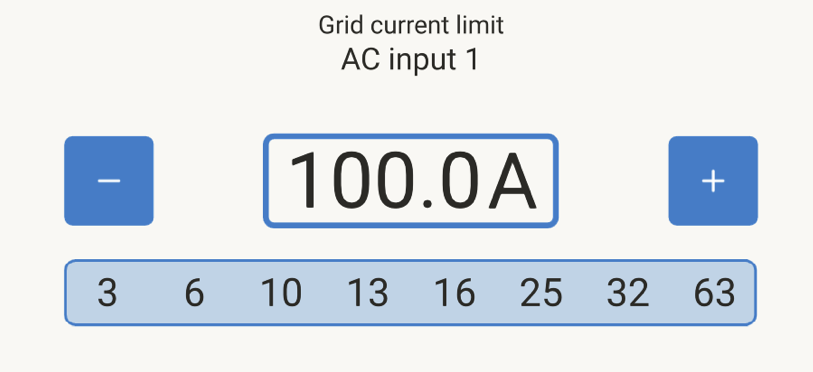

In diesem Abschnitt werden die Auswirkungen der Aktivierung oder Deaktivierung der Benutzersteuerung für die Einstellung der Strombegrenzung des Netzes erläutert, wie im Menü (Geräteliste → [Ihr Wechselrichter/Ladegerät]) angezeigt. Der vom Benutzer im Cerbo GX festgelegte Grenzwert wird auf alle Eingänge angewandt, bei denen die Einstellung „Fernbedienung hat Vorrang“ in VEConfigure aktiviert ist: | ![]() |
Beispielkonfiguration für ein Boot mit zwei Wechselstromeingängen und einem Quattro:
Ein Aggregat, das 50 A liefern kann, an Eingang 1 angeschlossen ist;
Landstrom wird an Eingang 2 angeschlossen (die verfügbare Leistung hängt von der Leistung der Hafenstromversorgung ab).

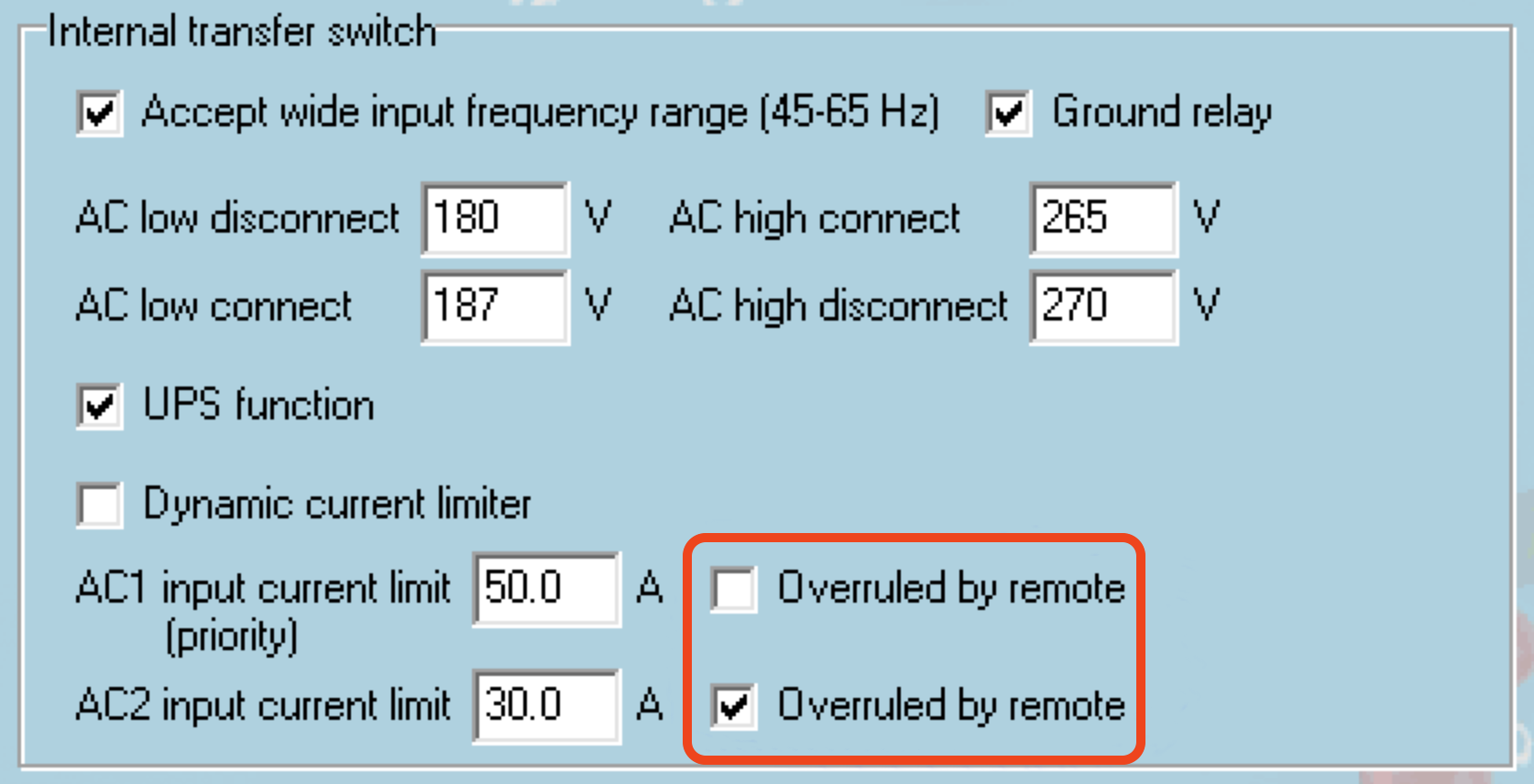

Konfigurieren Sie das System genau wie im obigen Screenshot von VEConfigure gezeigt. Eingang 1 hat Vorrang vor Eingang 2, d. h., das System schaltet automatisch auf das Aggregat, sobald dieses in Betrieb ist, und wendet eine feste Eingangsstrombegrenzung von 50 A an. Wenn das Aggregat nicht verfügbar ist und an Eingang 2 Netzstrom anliegt, verwendet der Quattro die im Cerbo GX konfigurierte Eingangsstrombegrenzung.
Zwei weitere Beispiele: (In beiden Fällen hat das Setzen eines Strombegrenzungsfaktors im Cerbo GX keine Wirkung, wenn Sie die Funktion „Überstimmen per Fernzugriff” deaktivieren. Und wenn Sie „Overrule by remote - Überstimmen per Fernzugriff” für beide Eingänge aktivieren, wird die im Cerbo GX eingestellte Strombegrenzung auf beide Eingänge angewendet).
Mindestwerte für die Strombegrenzung des Netzes
Wenn PowerAssist in VEConfigure aktiviert ist, gibt es eine minimale Eingangsstrombegrenzung. Das tatsächliche Limit ist für jedes Modell unterschiedlich. Nachdem der Eingangsstrom auf einen Wert unterhalb des Grenzwertes eingestellt wurde, wird er automatisch wieder auf den Grenzwert erhöht.
Beachten Sie, dass es immer noch möglich ist, die Eingangsstromgrenze auf 0 zu setzen. Wenn der Wert auf 0 gesetzt wird, befindet sich das System im Passthrough-Modus (Ladegerät deaktiviert).
Parallel- und Dreiphasensysteme
Die konfigurierte AC-Eingangsstromgrenze ist die Gesamtgrenze pro Phase.
11.2. Phasen-Rotations-Warnung
Die Wechselstromversorgung eines dreiphasigen Wechselrichter-/Ladegerät-Systems, sei es über einen Generator oder das Netz, muss die richtige Phasenfolge aufweisen. Ist die Phasenfolge falsch, nehmen die Wechselrichter/Ladegeräte den Wechselstrom nicht an und bleiben im Wechselrichtermodus. In diesem Fall wird eine Phasenfolgewarnung ausgelöst.
Um das Problem zu beheben, passen Sie die Verkabelung am Wechselstromeingang an, indem Sie eine der Phasen vertauschen, sodass die Rotation von L3 → L2 → L1 zu L1 → L2 → L3 geändert wird. Alternativ können Sie die Multi-Geräte neu programmieren und die Phasenzuweisungen entsprechend der Verkabelung ändern.

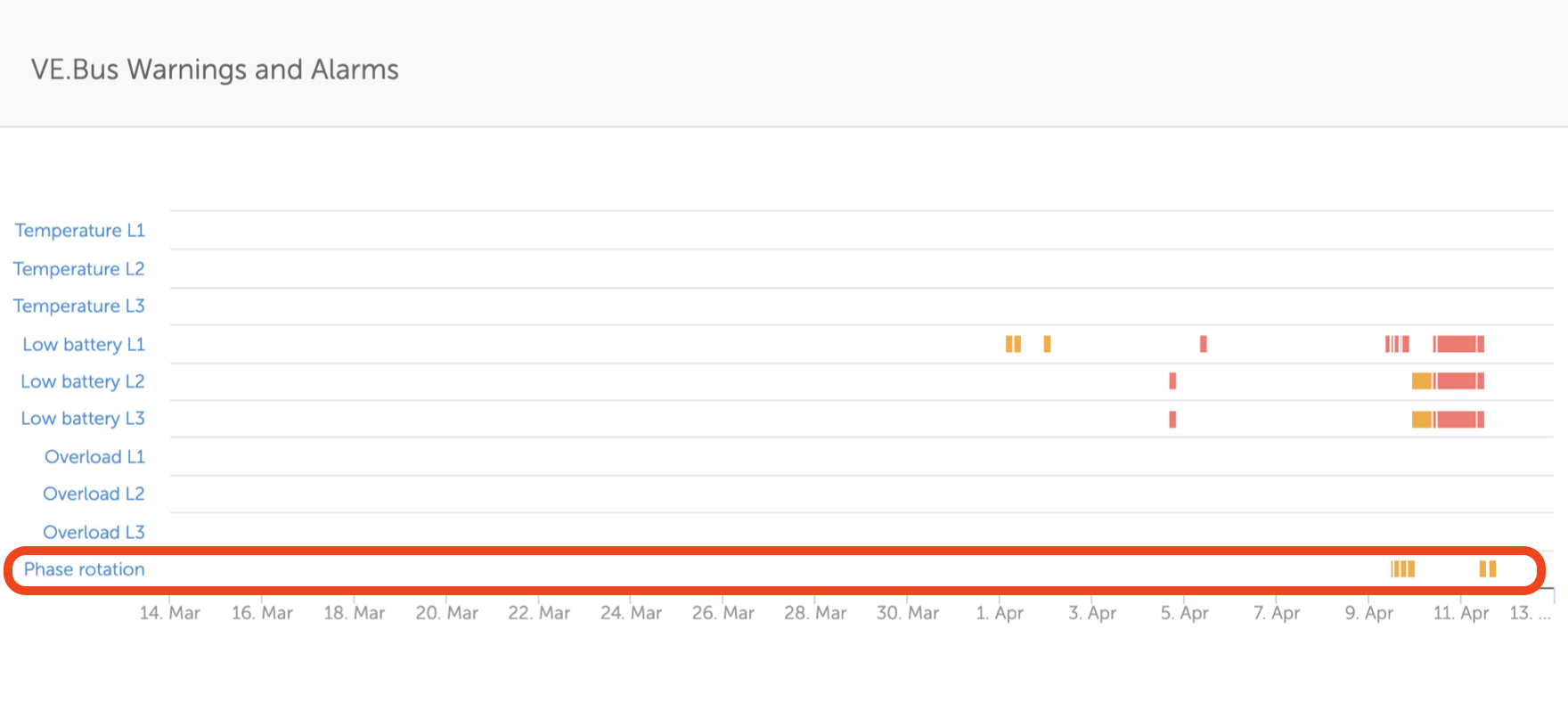

Auf dem GX-Gerät wird die Warnung als Benachrichtigung auf der Benutzeroberfläche angezeigt. Sie ist auch im Gerätemenü des Wechselrichters/Ladegeräts sichtbar. Im VRM-Portal wird die Warnung im Widget VE.Bus-Alarme und Warnungen auf der Seite Erweitert angezeigt und im Alarmprotokoll aufgeführt. Zusätzlich wird über das VRM-Alarmüberwachungssystem eine E-Mail versendet. | ![]() |
11.3. Warnmeldung BMS-Verbindung unterbrochen
Dieser Alarm wird ausgelöst, wenn der Wechselrichter/Ladegerät CVL-, CCL- oder DCL-Daten von einer verwalteten Batterie empfängt und anschließend die Kommunikation mit der Batterie verliert oder wenn die Batterie getrennt wird. Er wird auch ausgelöst, wenn der Wechselrichter/Ladegerät die Verbindung zum VE.Bus BMS verliert. In beiden Fällen schaltet sich der Wechselrichter/Ladegerät zum Schutz des Systems ab. Bitte beachten Sie, dass auch ein Alarm wegen niedriger Batteriespannung angezeigt werden kann. Dieser Alarm ist jedoch nicht auf eine niedrige Batteriespannung zurückzuführen, sondern auf fehlende Informationen von der Batterie aufgrund einer unterbrochenen Kommunikation. Zur Quittierung dieser Warnmeldung stellen Sie die Verbindung mit dem BMS wieder her oder starten den Wechselrichter/das Ladegerät neu bzw. schalten ihn/es aus. Ein Neustart kann über das Menü Erweitert des VE.Bus-Geräts durchgeführt werden. |
11.4. Überwachung von Netzausfällen
Wenn diese Funktion aktiviert ist, wird ein Alarm ausgelöst, wenn das System länger als 5 Sekunden nicht mit dem als Netz oder Land konfigurierten Wechselstromeingang verbunden ist.
|
Anmerkung
Diese Einstellung überwacht nur die Verbindung des Systems zum Netz/Landanschluss. Die Generatorüberwachung wird separat über die Generator-Start-/Stopp-Funktion bereitgestellt und ist nicht Teil dieser Einstellung.
Verwenden Sie diese Funktion nicht in Systemen, die die Einstellungen Wechselstromeingang ignorieren in unseren Wechselrichtern/Ladegeräten verwenden: Wenn das System den Wechselstromeingang ignoriert, d. h. wie vorgesehen im Inselbetrieb ist, obwohl das Netz verfügbar ist, meldet es einen Netzausfall.
11.5. Erweitertes Menü

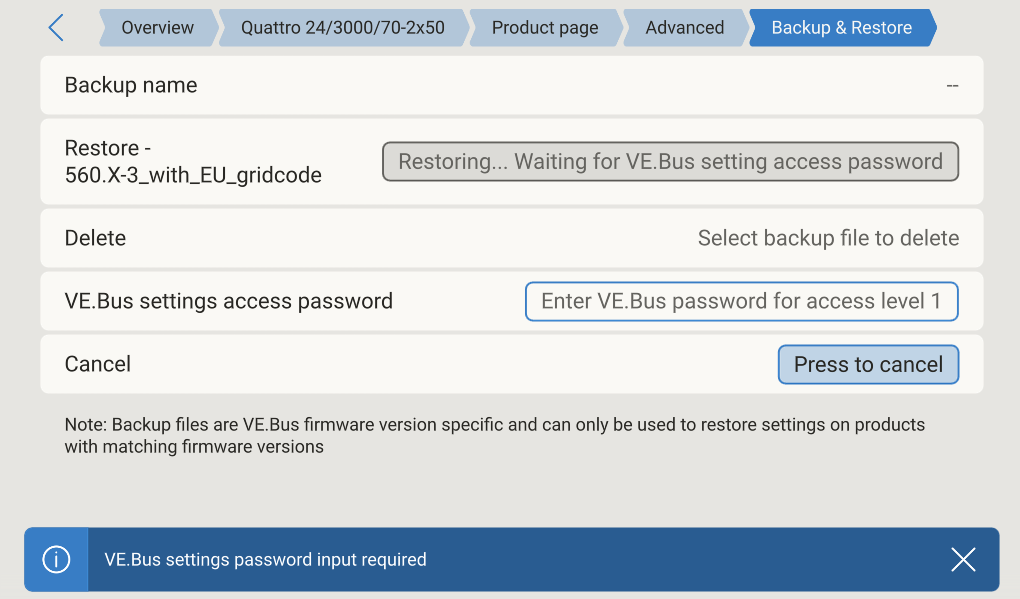

Das Menü Erweitert kann über Geräteliste → [MultiPlus oder Quattro] → Erweitert aufgerufen werden. Es enthält Optionen für den Zellenausgleich, die erneute Erkennung und den Neustart des VE.Bus-Systems und zeigt den Status der ESS-Relais-Prüfung im Display an.
|
11.6. Alarmstatusüberwachung
Die Seite zur Alarmstatusüberwachung kann über Geräteliste → [Multi oder Quattro] → Alarmstatus aufgerufen werden. Es zeigt Diagnoseinformationen zu bestimmten Parametern an, um die Fehlersuche zu erleichtern, und bietet zusätzliche Informationen zum VE.Bus-Fehler 8/11. |
11.7. Menü VE.Bus-Alarm einrichten
Bei Verwendung eines VE.Bus-Systems können Sie die Schwere von Problemen konfigurieren, die Benachrichtigungen (und einen akustischen Alarm) auf dem Cerbo GX auslösen.
Um die VE.Bus-Alarm- und Warnmeldungen zu ändern, gehen Sie wie folgt vor:
Vergessen Sie schließlich nicht, bei Bedarf die Zugangsebene auf Benutzer zu ändern. |
11.8. Geräte-Menü
Das Gerätemenü (Geräteliste → [Multi oder Quattro] → Gerät) bietet gerätebezogene Parameter wie die Einstellung des benutzerdefinierten Namens, die Firmware-Version, die Seriennummern (im Untermenü) und mehr, die für die Diagnose verwendet werden können. |
11.9. Solar- & Windpriorität
Die Solar- und Windprioritätsfunktion sorgt dafür, dass Solarenergie und Windenergie zum Laden der Batterie genutzt werden. Gleichzeitig wird der Landstrom nur genutzt, um zu verhindern, dass die Batterie zu tief entladen wird.
Wenn diese Funktion aktiviert ist, verbleibt das System sieben Tage lang in diesem Modus, der als Sustain-Modus bezeichnet wird. Wenn nicht genügend Sonne oder Wind vorhanden ist, wird ein vollständiger Ladezyklus durchgeführt, bei dem die Batterien zu 100 % geladen werden. Auf diese Weise bleiben sie in optimalem Zustand und sind für die spätere Verwendung bereit.
Nach diesen sieben Tagen wird das System nicht in den Sustain-Modus zurückgesendet. Stattdessen werden die Batterien vollständig geladen und tagsüber, wann immer möglich, dem Solarstrom gegenüber dem Landstrom der Vorzug gegeben, um Gleichstromlasten wie Pumpen und Alarmsysteme zu betreiben.
Details und Konfiguration finden Sie im Handbuch zur Solar- & Windpriorität.
