Cerbo GX Handbuch

Um den Anweisungen in diesem Handbuch zu folgen, stellen Sie bitte sicher, dass die Benutzeroberfläche „Neue Benutzeroberfläche“ auf Ihrem GX-Gerät aktiviert ist: Einstellungen → Allgemeines → Anzeige & Darstellung → Benutzeroberfläche.

Die Benutzeroberfläche bietet ein übersichtliches und intuitives Layout, das die Navigation vereinfacht und die Daten besser sichtbar macht.

Funktionen

Die Infoseite bietet eine anschauliche Übersicht über die wichtigsten Systemdaten in Form eines anpassbaren Widgets im Ringdesign.

Die konfigurierbaren kreisförmigen Balken auf der linken Seite zeigen die Netzimport-/netzexportleistung, die Solarstromerzeugung und, falls verfügbar, die Generatorleistung von unterstützten Geräten wie dem Wakespeed WS500 oder Orion XS an. Das mittlere Widget, bestehend aus Ringen und einer zentralen Anzeige, zeigt den Energiespeicherstatus und, falls konfiguriert, Informationen zum Tankfüllstand und/oder zur Temperatur an. Die kreisförmigen Balken auf der rechten Seite bieten einen Überblick über den Stromverbrauch. Die Einstellungen können unter Einstellungen → Allgemeines → Anzeige & Darstellung → Infoseite konfiguriert werden: Stufe 1 bis 4: Stellen Sie jede Stufe so ein, dass der Ladezustand der Batterie oder jeder verfügbare Flüssigkeitstyp angezeigt wird. Tankdetails: Wählen Sie zwischen Keine Kennzeichnung, Tankvolumen anzeigen oder Prozentsatz anzeigen. Anzeige in der Mitte: Passen Sie die angezeigten Daten unter Details in der Mitte an. Um die Dateneinheiten für Temperatur, Volumen oder elektrische Leistung anzupassen, navigieren Sie bitte zu Einstellungen → Allgemeines → Anzeige & Darstellung → Dateneinheiten. Weitere Informationen finden Sie im nächsten Abschnitt.

Das Layout bietet eine umfassende Übersicht über Ihr System an einem einzigen Ort und ermöglicht so eine einfache Überwachung, Steuerung und Verwaltung.

Die Übersichtsseite ist in drei Abschnitte unterteilt: Links: Widgets für Energiequellen wie Netz, Solarladegeräte, Gleichstromaggregate, Lichtmaschinen und Windkraft Mitte: Energiespeicherung und -umwandlung Rechts: Lastübersicht einschließlich Wechselstromlasten, EVCS, essenzieller Lasten und Gleichstromlasten Über eine Schaltfläche oben links (von jeder Seite aus zugänglich) wird das Bedienpaneel geöffnet, das einen schnellen Zugriff auf folgende Funktionen bietet: ESS-Steuerelemente Steuerelemente für Generator Start/Stopp Steuerelemente für Wechselrichter/Ladegerät Steuerelemente für Ladegeräte Steuerelemente für Wechselrichter Steuerung der EV Charging Station Alle Elemente mit einem blauen Rahmen sind anklickbar und öffnen eine Detailansicht.

Das Untermenü Dateneinheiten ermöglicht die Konfiguration der Einheiten und Anzeigeformate, die in der gesamten Benutzeroberfläche des GX-Geräts verwendet werden.

Temperatur: Wählen Sie die Einheit für Temperaturwerte aus: Celsius Fahrenheit

Volumen: Wählen Sie die Einheit für Volumenmessungen aus: Kubikmeter Liter Gallonen (US) Gallonen (britisch)

Anzeige der elektrischen Leistung: Wählen Sie aus, wie die elektrischen Werte angezeigt werden sollen: Leistung (Watt) Stromstärke (Ampere) Gemischt (Wechselstrom in Watt, Gleichstrom in Ampere)

Format: Wählen Sie das Koordinatenformat für GPS-Daten aus: Grad, Minuten und Sekunden (z. B. 52° 20' 41,6“ N, 5° 13' 12,3“ O) Dezimalgrad (z. B. 52,34489, 5,22008) Grad und Dezimalminuten (z. B. 52° 20,693 N, 5° 13,205 O)

Geschwindigkeitseinheit: Wählen Sie die Einheit für die Geschwindigkeitswerte aus: Kilometer pro Stunde Meter pro Sekunde Meilen pro Stunde Knoten

Der Schalterbereich ist ein Schnellzugriff-Bedienpaneel, das über Touchscreen, Remote Console, Marine MFD HTML5 App oder VRM verfügbar ist und zur Verwaltung von Schaltfunktionen in Fahrzeugen, Booten oder stationären Systemen dient.

Bei Verwendung der Marine MFD HTML5-App ist der Schalterbereich auf dem MFD-Display verfügbar. Dies ermöglicht die Steuerung von bordeigenen GX-Relais, unterstützten Shelly-Geräten und virtuellen Node-RED-Schaltern.

Unterstützte Geräte

Eine Schaltfläche in der oberen linken Ecke der Benutzeroberfläche öffnet diesen Bereich, über den Sie digitale Ausgänge, Relais und andere Systeme auf unterstützten Geräten steuern können. Diese Schaltfläche ist nur sichtbar, wenn ein unterstütztes Gerät angeschlossen ist.

Das Layout des Schalterbereichs wird durch die Konfiguration bestimmt, die im Einstellungsmenü jedes angeschlossenen Geräts festgelegt ist. Ausgänge können gruppiert werden, um die Benutzeroberfläche zu vereinfachen. Dies ist besonders nützlich, wenn mehrere Ausgänge verwaltet werden.

Die unterstützten Geräte für den Schalterbereich werden über das Einstellungsmenü des Geräts konfiguriert. Es stehen folgende Optionen zur Verfügung: Name: Legen Sie einen benutzerdefinierten Namen für den Ausgang fest. Gruppe: Weisen Sie den Ausgang einer Gruppe zu. Ausgänge derselben Gruppe werden in einer gemeinsamen Kachel im Schalterbereich angezeigt. Ausgangstyp: Wählen Sie den gewünschten Ausgangstyp aus (siehe Abschnitt unten). Steuerelemente anzeigen: Wenn diese Option deaktiviert ist, wird der Ausgang nicht im Schalterbereich angezeigt. Verfügbare Optionen: Aus – Die Steuerelemente werden nirgendwo angezeigt. Immer – Die Steuerelemente werden im Schalterbereich angezeigt.

Unterstützte Steuerungselemente: Die meisten der unten aufgeführten Steuerelemente sind nur verfügbar, wenn die Integration für virtuelle Schalter (Node-RED) verwendet wird. Hardwarebasierte Schaltgeräte bieten in der Regel nur die ersten drei grundlegenden Ausgangssteuerungen. Momentan: Der Ausgang ist nur aktiv, solange er betätigt wird. Umschalten: Der Ausgang wechselt bei jedem Betätigen den Zustand. Dimmbar: Ermöglicht eine variable Ausgangssteuerung (z. B. Beleuchtung oder Lüftergeschwindigkeit). Temperaturregler: Ermöglicht die Einstellung einer Zieltemperatur. Einfacher Schieberegler: Allgemeiner Schieberegler für einstellbare Werte. Stufenschalter: Bietet das Ein-/Ausschalten mit wählbaren Modi (z. B. Lüfter ein/aus mit drei Geschwindigkeitsstufen). Auswahlmenü: Ermöglicht die Auswahl einer Option aus einer Liste (beispielsweise die Auswahl eines Modus, der sich auf einen Node-RED-Flow auswirkt). Numerische Eingabe: Ermöglicht die Eingabe eines bestimmten numerischen Werts. Dreistufiger Schalter: Ein/Aus/Auto. Bilgepumpensteuerung: Ermöglicht das Umschalten zwischen Auto und Ein (manuelle Übersteuerung). Farbauswahl: Ermöglicht die Auswahl von Farben und Helligkeit für die RGB-Beleuchtung.

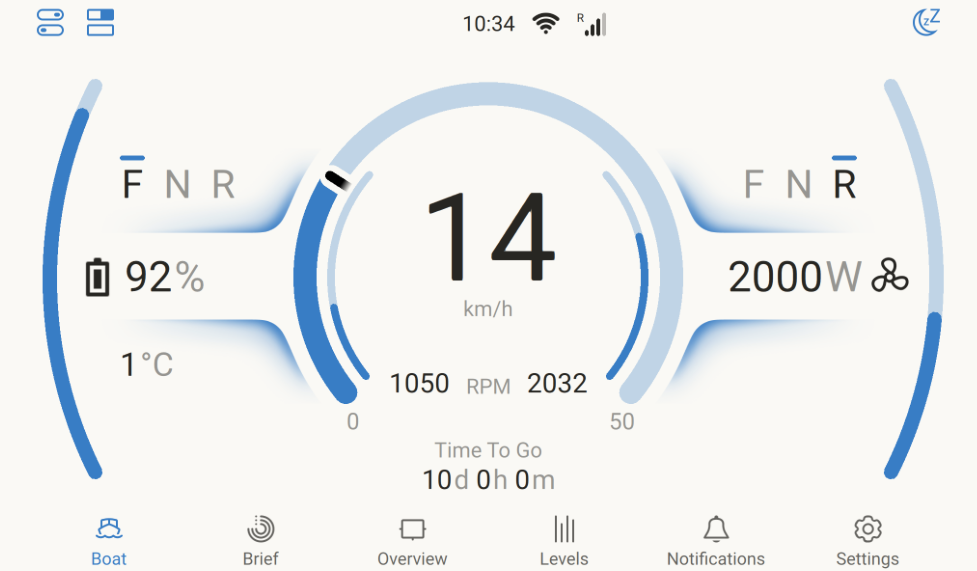

Die Bootsseite ist für Elektro- und Hybridboote konzipiert und kombiniert Informationen zum Batteriestatus, zur Motordrehzahl, zu GPS-Daten und zum Elektroantrieb auf einem einzigen Display.

Daten können über NMEA 2000 oder CANopen (VE.Can) für kompatible elektrische Antriebssysteme, von einem als Gleichstromenergiezähler – Elektromotor konfigurierten Victron SmartShunt oder über eine benutzerdefinierte Node-RED-Integration empfangen werden. Mehrrumpfboote und Doppelmotor-Konfigurationen werden unterstützt, einschließlich konfigurierbarer elektrischer Antriebe an Backbord und Steuerbord.

Die Bootsseite wird im Menü neben den Kurzübersichts- und Übersichtseiten angezeigt und kann auch per Fernzugriff über VRM oder auf einem GX-Display aufgerufen werden.

Eine kurze Einführung in die Bootsseite und ihre Funktionen finden Sie im folgenden Video:

4.7.2. Anleitung zur Integration

Die Bootsseite kann Daten aus verschiedenen Quellen, wie GPS und elektrischen Antriebssystemen, kombinieren. Die Integration ist über Victron-Geräte, NMEA 2000-Netzwerke, CANopen oder kundenspezifische Lösungen möglich. Die folgenden Optionen zeigen, wie GPS- und Antriebsdaten mit dem GX-Gerät verbunden werden können.

GPS GPS-Maus über USB – siehe Anschließen eines USB-GPS GPS über NMEA 2000 – siehe Anschluss eines NMEA 2000-GPS-Gerätes Victron Energy GX GSM oder LTE 4G mit GPS-Antenne – siehe GX LTE 4G Benutzerdefinierte Node-RED-Integration Elektrischer Antrieb Victron Energy SmartShunt, konfiguriert für DC Energy Meter → Elektrischer Antrieb – siehe Überwachungsmodus für Gleichstromlast NMEA 2000-fähiges Antriebssystem PGN 128002, 127490 und 127494 CANopen-Integration Benutzerdefinierte Node-RED-Integration

4.7.3. Integrationsbeispiele

Beispiel 1: SmartShunt

Bei Booten, die nur über einen SmartShunt zur Messung eines elektrischen Antriebs verfügen, zeigt die Bootsseite Folgendes an: Antriebsleistung Restlaufzeit AC/DC-Lastverbrauch Ladezustand (SoC) der Batterie in %

Beispiel 2: SmartShunt plus GPS

Wie in Beispiel 1, zusätzlich mit GPS. Die Bootsseite zeigt: Antriebsleistung Restlaufzeit Ladezustand (SoC) der Batterie in % Bootsgeschwindigkeit

Beispiel 3: NMEA 2000-integrierter Antriebsmotor

Für über NMEA 2000 integrierte Antriebe zeigt die Bootsseite Folgendes an: Ladezustand (SoC) der Batterie in % Restlaufzeit AC/DC-Lastverbrauch Antriebsstromverbrauch Richtungsanzeige für Vorwärts/Neutral/Rückwärts Motordrehzahl

Beispiel 4: NMEA 2000-integrierter Antriebsmotor mit GPS

Wie Beispiel 3, zusätzlich mit GPS. Die Bootsseite zeigt: Ladezustand (SoC) der Batterie in % Restlaufzeit AC/DC-Lastverbrauch Antriebsstromverbrauch Richtungsanzeige für Vorwärts/Neutral/Rückwärts Motordrehzahl Bootsgeschwindigkeit

4.7.4. Konfiguration und Überwachung von GX-Geräten

Die Bootsseite kann nach Ihren Wünschen angepasst werden. Wählen Sie die Dateneinheiten aus, die am besten zu Ihrer Anwendung passen, während die Skalierung für Leistung, Geschwindigkeit und Drehzahl automatisch eingestellt wird oder bei Bedarf manuell angepasst werden kann.

Um die Bootsseite zu aktivieren, gehen Sie zu Einstellungen → Allgemein → Anzeige & Darstellung → Bootsseite und aktivieren Sie sie.

Konfigurieren Sie Ihre bevorzugten Dateneinheiten über Einstellungen → Allgemeines → Anzeige & Darstellung → Dateneinheiten: Leistung, Strom oder gemischt (Wechselstrom in Watt und Gleichstrom in Ampere) Geschwindigkeit in km/h, mph oder Knoten Die Minimal- und Maximalwerte für die Leistungs-, Geschwindigkeits- und Drehzahlanzeigen können konfiguriert werden über Einstellungen → Allgemeines → Anzeige & Darstellung → Minimaler und maximaler Messbereich.

Überwachung des GX-Geräts

Ein angeschlossener E-Antrieb oder Motorregler wird in der Geräteliste angezeigt und liefert Informationen wie: Gleichstromparameter (Spannung, Strom und Leistung) Motordrehzahl Motorrichtung Motortemperatur Reglertemperatur Option zur Anpassung bei umgekehrter Motorrichtung Diese Option kehrt die angezeigte Motorrichtung auf der Bootsseite um. Es ist für Fälle vorgesehen, in denen die physische Installation des Motors zu einer umgekehrten Richtungsmeldung führt. Die Aktivierung dieser Option wirkt sich lediglich auf die visuelle Darstellung in der Benutzeroberfläche aus und verändert weder die tatsächliche Motordrehung noch die Konfiguration des Reglers. Gerät-Untermenü

Das Gerätemenü bietet zusätzliche Informationen zum angeschlossenen E-Antrieb oder Motorregler und ermöglicht die Festlegung eines benutzerdefinierten Namens zur eindeutigen Identifizierung.

4.7.5. CANopen-Integration für elektrische Antriebssysteme

Venus OS unterstützt das CANopen-Profil für die Integration mit elektrischen Antriebssystemen und Sevcon- und Curtis-Reglern, wodurch die Überwachung auf der Bootsseite und in VRM ermöglicht wird.

Es erfolgt achtmal pro Sekunde eine Aktualisierung der Motor- und Drehzahldaten, um eine flüssige Animation der Anzeige zu gewährleisten Das GX-Gerät zeigt Benachrichtigungen und Fehlermeldungen an, die von kompatiblen CANopen-Systemen und Reglern empfangen werden.

4.7.6. Unterstützung für Mehrrumpf-/Doppelmotor-Konfigurationen

Venus OS unterstützt Mehrrumpf-/Doppelmotor-Konfigurationen.

Für duale elektrische Antriebssysteme werden die folgenden Parameter unterstützt:

Konfigurierbare linke und rechte E-Antriebe Drehzahl und Antriebsrichtung werden für jeden Antrieb separat angezeigt Antriebsrichtung pro Motor Gesamtantriebsleistung beider E-Antriebe Die Bootsseite zeigt an, wenn ein oder mehrere Antriebe Energie regenerieren

Wenn zwei Motoren angeschlossen sind, bietet die Konfiguration der Bootsseite (Einstellungen → Allgemein → Anzeige & Darstellung → Bootsseite) zusätzliche Optionen und ermöglicht die Zuweisung des E-Antriebs zur linken bzw. rechten Seite.

4.7.7. VRM-Überwachung

Die für das elektrische Antriebssystem relevanten Daten werden auf VRM zur Verfügung gestellt, einschließlich detaillierter Daten im Abschnitt Erweiterte Einstellungen von VRM.

Die Seite Änderungsprüfungen ist unter Einstellungen → Allgemeines verfügbar. Sie zeigt deutlich an, ob das GX-Gerät in seiner Standardkonfiguration in Betrieb ist oder geändert wurde.

Diese Seite hilft Benutzern, Installateuren und Händlern, Systemänderungen schnell zu erkennen und das Gerät bei Bedarf auf seine Standardkonfiguration zurückzusetzen. Dadurch wird der Zeitaufwand für Support und Fehlerbehebung reduziert.

So überprüfen Sie den Support-Status: Gehen Sie zu Einstellungen → Allgemeines → Support-Status (Änderungsprüfungen). Überprüfen Sie den angezeigten Status: Standard – grün dargestellte Elemente, d. h. unverändert. Geändert – orangefarbene Elemente, was bedeutet, dass das Element gegenüber seiner Standardkonfiguration geändert wurde. Hinweis: Die orangefarben markierten Elemente werden von Victron Energy unterstützt und bereitgestellt. Eine falsche Verwendung kann jedoch die Systemstabilität beeinträchtigen. Deaktivieren Sie während der Fehlerbehebung zunächst diese Elemente. Das GX-Gerät überwacht auch den freien Speicherplatz in der Datenpartition und löst einen Alarm aus, wenn der verfügbare Speicherplatz unter 10 % sinkt. Wichtig Eine volle Datenpartition ist nur bei GX-Geräten ein Problem, die das Image Venus OS Large image ausführen, oder bei Systemen, die für fortgeschrittene Anwendungen modifiziert wurden. Um den freien Speicherplatz zu vergrößern, befolgen Sie die Anweisungen in der Victron Node-RED/Signal K-Dokumentation.

Über die Einstellung für das Netzwerksicherheitsprofil können Sie festlegen, wie Daten lokal (über Ethernet oder WiFi) und ferngesteuert (über VRM) ausgetauscht werden.

Sie können zwischen drei Profilen wählen:

Änderungen am Sicherheitsprofil können unter Einstellungen → Allgemeines → Zugriff & Sicherheit → lokales Netzwerksicherheitsprofil im Einstellungsmenü vorgenommen werden.

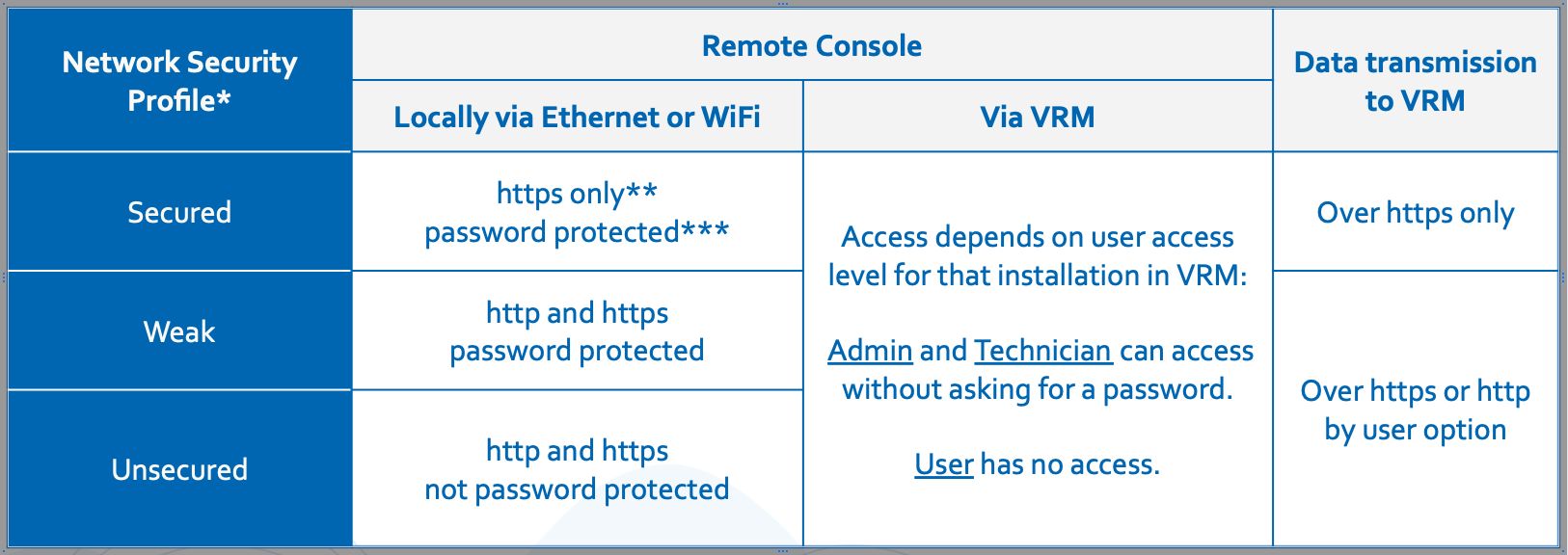

Details zum Netzwerksicherheitsprofil

Wiederherstellung eines verlorenen Kennworts für den Netzwerkzugriff

Wenn das Kennwort für den Netzwerkzugriff verloren gegangen ist, kann es je nach GX-Gerätemodell mit einer der folgenden Methoden zurückgesetzt werden:

Anmerkungen:
