2. Wstęp
2.1. Czym jest Ekrano GX?

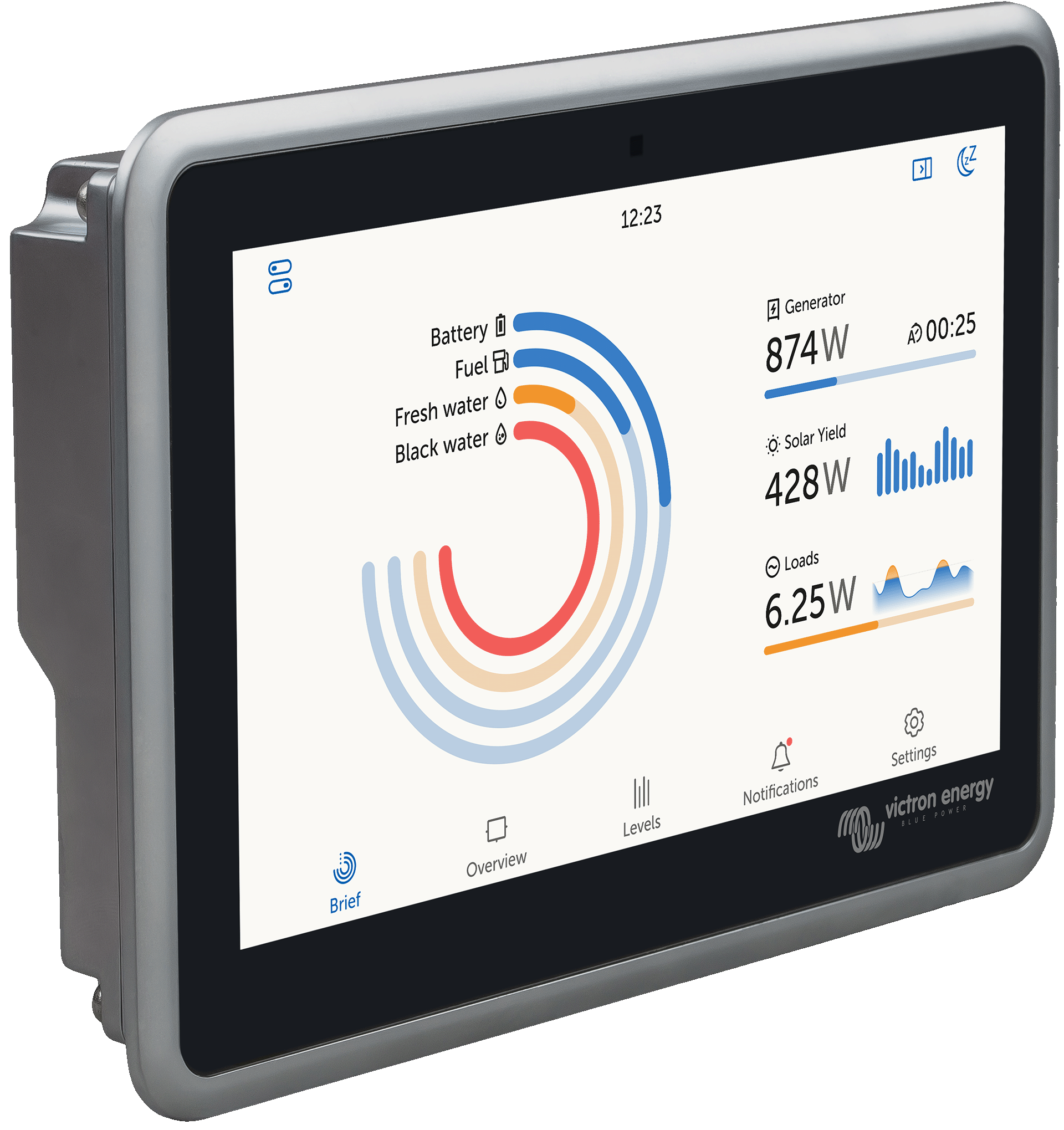

Ekrano GX (EGX) jest najnowszym uzupełnieniem rodziny produktów GX, będąc zaawansowanym centrum komunikacyjnym Victron dla instalacji energetycznych. Wyposażony jest w 7-calowy ekran dotykowy i oferuje rozbudowane opcje łączności, umożliwiając pełne monitorowanie i kontrolę systemów. Ekrano GX jest bezpośrednim następcą Color Control GX (CCGX).
Urządzenia GX mogą zająć miejsce w sercu dowolnej instalacji energetycznej Victron. Działają w oparciu o system operacyjny Venus OS i zapewniają bezproblemową komunikację między wszystkimi podłączonymi komponentami, w tym falownikami/ładowarkami, ładowarkami solarnymi, ładowarkami DC-DC i akumulatorami.
Umożliwiają monitorowanie i sterowanie instalacjami:
Zdalnie, za pośrednictwem portalu Victron Remote Management (VRM) z wykorzystaniem połączenia internetowego (patrz Dostęp poprzez VRM)
Lokalnie, za pośrednictwem:
Przeglądarki Wbudowany, siedmiocalowy ekran dotykowy
internetowej (patrz Dostęp do Konsoli Zdalnej poprzez lokalną sieć LAN/WiFi)
Tabletu lub telefonu z systemem Android jako dedykowanego wyświetlacza (patrz Wyświetlacz Android GX WiFi)
Wielofunkcyjnego wyświetlacza (MFD) (patrz Integracja morskich wyświetlaczy wielofunkcyjnych MFD za pomocą aplikacji)
Aplikacji VictronConnect przez sieć LAN, WiFi lub Bluetooth (jeśli dotyczy)
Wbudowanego punktu dostępu WiFi
Konsola zdalna służy jako centralny interfejs użytkownika, umożliwiający monitorowanie i konfigurowanie systemu, a dostępna jest zarówno lokalnie, jak i zdalnie.
EGX spełnia również funkcje VRM: zdalne aktualizacje oprogramowania sprzętowego i umożliwia zdalną zmianę konfiguracji.
Uwaga: niniejsza instrukcja obsługi dotyczy najnowszej wersji oprogramowania sprzętowego. Wersję oprogramowania można sprawdzić w menu Urządzenia w zakładce Ustawienia → Oprogramowanie sprzętowe (patrz rozdział Aktualizacje oprogramowania układowego). Jeśli urządzenie GX nie jest połączone z internetem, najnowszą wersję oprogramowania sprzętowego można pobrać z Victron Professional.
2.2. Co się znajduje w zestawie?

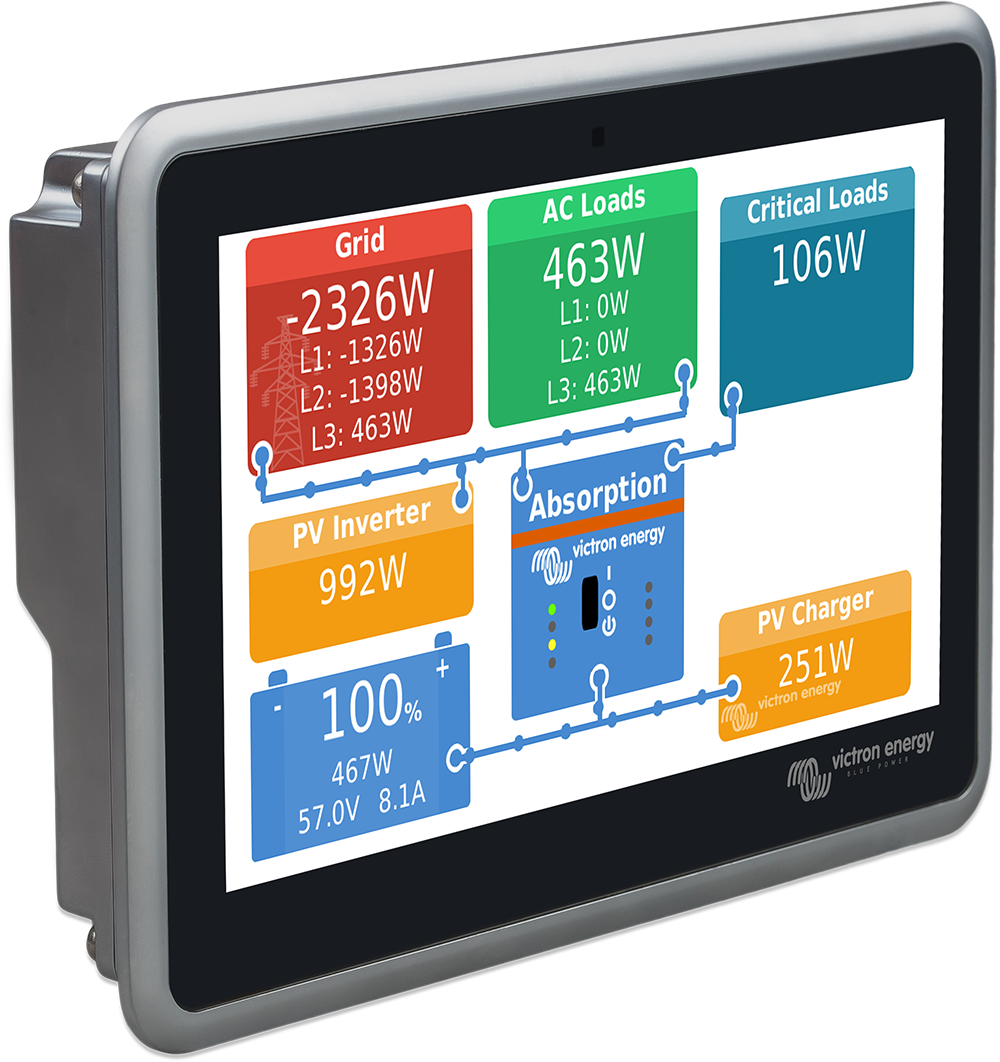

Ekrano GX |  |
Kabel zasilający z wbudowanym bezpiecznikiem 3,15 A i zaciskami oczkowymi M8 do podłączenia akumulatora lub szyny DC |  |
Terminatory VE.Can (2 szt.) |  |

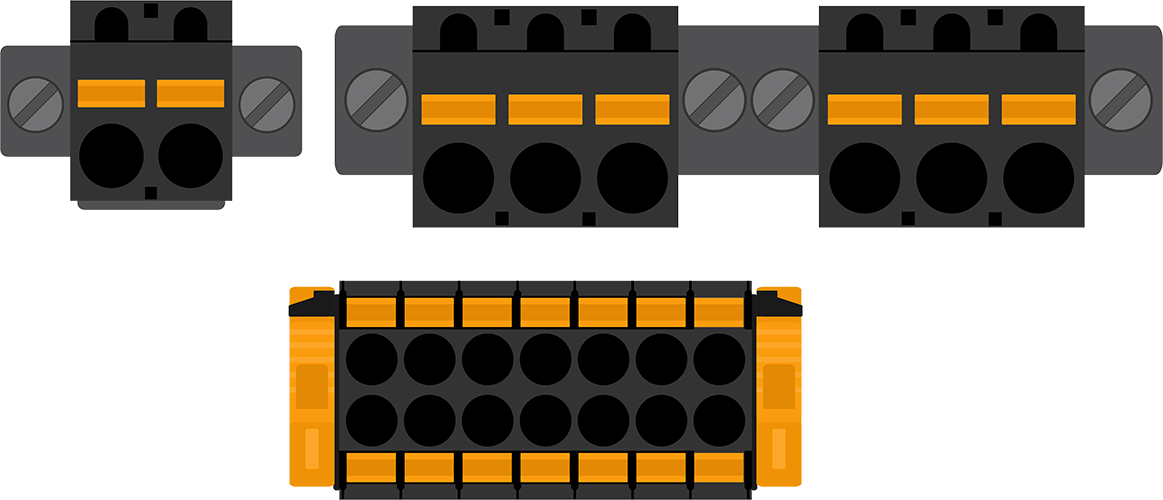

Bloki zacisków ze śrubami montażowymi dla: Przekaźników (2 szt.), Złącza zasilania Listwy zaciskowej IO z zaciskami szybkiego zwalniania |  |
Materiał montażowy: | |

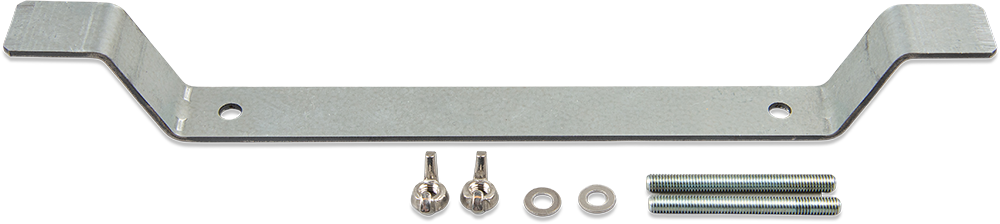

Wspornik stalowy do montażu panelowego wraz ze sworzniami, nakrętkami motylkowymi i podkładkami |  |

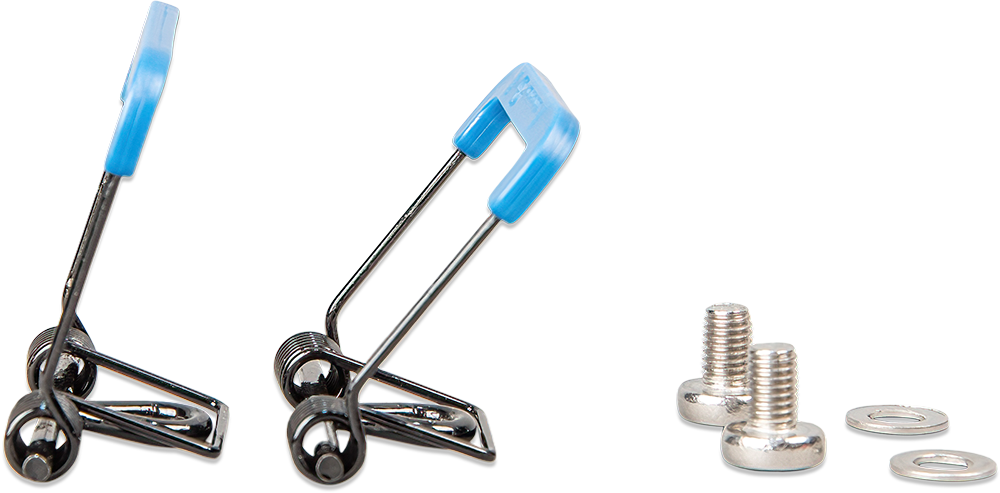

Sprężyny do montażu w otworze nieprzelotowym wraz ze śrubami i podkładkami |  |
