3. Montaż

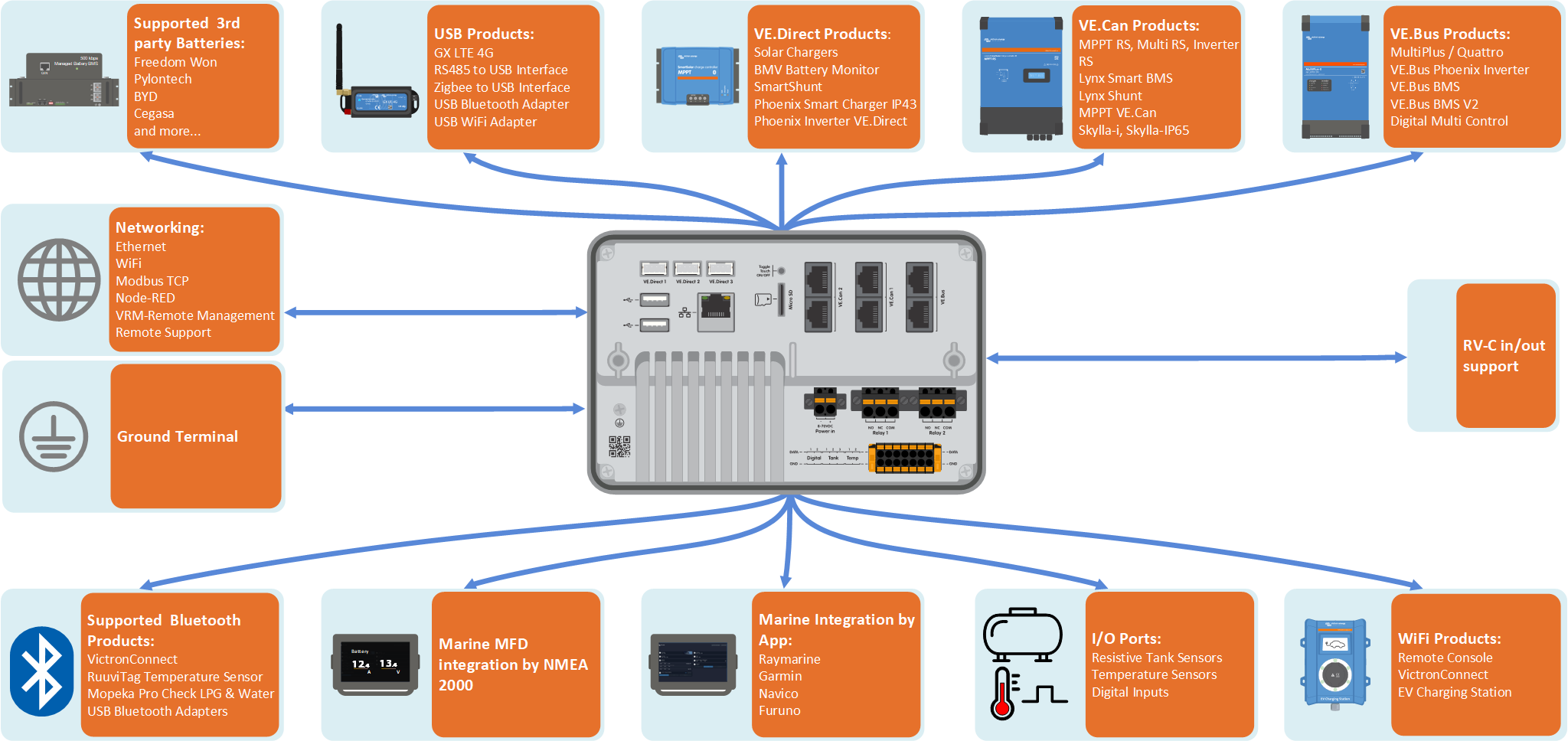

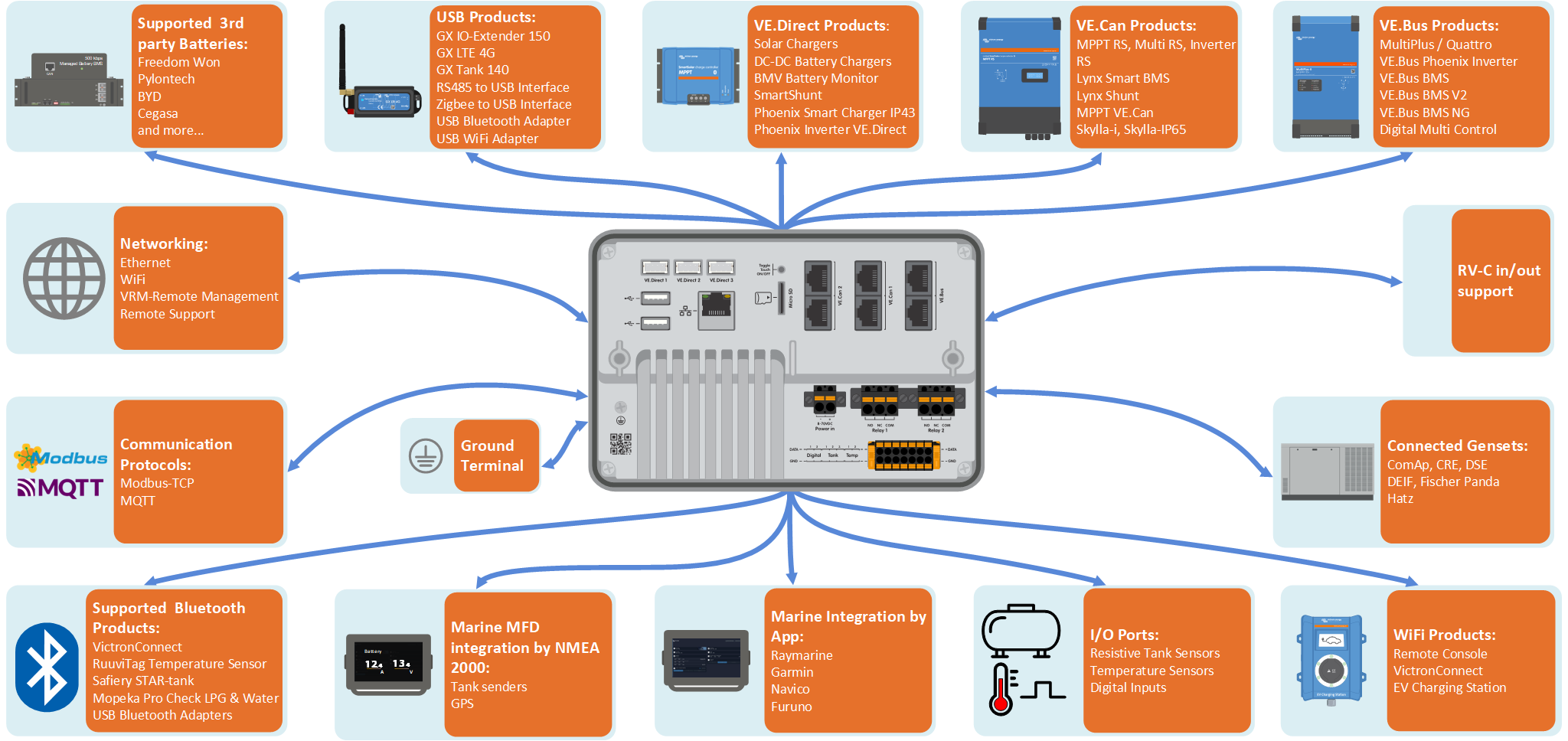

3.1. Przegląd połączeń Ekrano GX
Gniazda komunikacyjne | IO | Inne |
|---|---|---|
3 x VE.Direct | 2 x Wejścia cyfrowe | Gniazdo karty MicroSD (maks. 32 GB) |
2 x VE.Can | 3 x Rezystancyjne wejścia poziomu zbiornika | Wbudowany przycisk do sterowania dotykowego |
1 x VE.Bus | 2 x Wejścia czujnika temperatury | Gniazdo zasilania (8 - 70 VDC) |
Ethernet | 2 x Programowalny przekaźnik (NO, COM, NC - ograniczenie prądu: DC do 30 VDC: 3 A / AC 125 VAC: 1 A)) | 7-calowy ekran dotykowy TFT LCD (1024x600 pikseli) |
WiFi 2,4 GHz (802,11 b/g/n) | Zacisk uziemiajacy do podlaczenia ochronnego przewodnika ekwipotencjalnego | |
Bluetooth Smart | ||
2 x Gniazda hosta USB (limit prądu: 1,5 A przy współdzielonym napięciu 5 V) | ||
Ekrano GX obsługuje maksymalnie 25 urządzeń VE.Direct, niezależnie od tego, czy są podłączone przez porty VE.Direct czy USB. Jednak w złożonych instalacjach, na przykład z wieloma falownikami fotowoltaicznymi lub falownikami zsynchronizowanymi, limit ten może być niższy. Projektując instalację należy zawsze uwzględnić pewien zapas mocy, by zapewnić niezawodną pracę. | ||
3.2. Opcje montażu
W skład wyposażenia Ekrano GX wchodzi wytrzymały stalowy wspornik, dwa trzpienie i nakrętki motylkowe do montażu od tyłu i z możliwością montażu tylko od przodu, przy użyciu dołączonych sprężyn.
Montaż od tyłu
Ekrano GX należy montować od tyłu, gdy zapewniony jest łatwy dostęp.
Przygotuj wycięcie zgodnie z szablonem z załącznika.
W tylne gwinty wkręć wchodzące w skład kompletu kołki M5 z krótkim gwintowanym końcem.
Umieść EGX w wycięciu i zamontuj stalowy wspornik za pomocą dostarczonych nakrętek motylkowych.
Dokręć nakrętki motylkowe. Prawidłowe wykonanie tych czynności zapewni dociśnięcie uszczelki do powierzchni wokół wycięcia, a przez to jej szczelność.
Montaż od przodu
W przypadku braku dostępu od tyłu, Ekrano GX można zamontować od przodu.
Przygotuj wycięcie zgodnie z szablonem z załącznika.
Zamontuj wchodzące w skład kompletu sprężyny za pomocą dwóch śrub z podkładkami.
Podłącz wszystkie niezbędne kable.
Wkładając EGX do wycięcia ostrożnie popchnij sprężyny do tyłu i przytrzymaj je palcami. Następnie zwolnij sprężyny. Zatrzasną się one po całkowitym włożeniu EGX, utrzymując urządzenie we właściwym położeniu. Należy zachować ostrożność, ponieważ sprężyny są mocne, a przypadkowe przytrzaśnięcie palców przez sprężynę może być bardzo bolesne.
Pozycja montażowa
Mimo że Ekrano GX jest wodoszczelny od przodu (przy zastosowaniu stalowego wspornika) i ma jasne podświetlenie, nie należy montować go w bezpośrednim świetle słonecznym, co uchroni go przed przegrzaniem i zapewni lepszą czytelność informacji. Urządzenie należy zamontować poziomo. Urządzenie nie ma możliwości wyświetlania obrazu w trybie portretowym ani automatycznego obrotu.
3.3. Zasilanie Ekrano GX
Urządzenie jest zasilane przez złącze Power in V+ i akceptuje prąd stały o napięciu od 8 do 70 V. Żadne inne złącze (np. Ethernet lub USB) nie zapewni zasilania urządzenia. Wchodzący w skład kompletu kabel zasilający DC wyposażony jest we wbudowany bezpiecznik zwłoczny 3,15 A.
Zasilanie za pomocą VE.Bus BMS
W sytuacji, gdy EGX użyty jest w instalacji z VE.Bus BMS, zacisk Power in V+ na EGX należy podłączyć do zacisku „Load disconnect” na VE.Bus BMS. Obydwa minusowe przewody należy podłączyć do minusowego przewodu szyny zbiorczej lub wspólnego minusowego zacisku akumulatora. Nie jest to konieczne w przypadku VE.Bus BMS V2 i VE.Bus BMS NG, ponieważ obydwa wyposażone są w wyjście GX-Power.
Ważne: Zasilanie z zacisku AC-out falownika VE.Bus, Multi lub Quattro
Zasilanie urządzenia GX za pomocą zasilacza AC podłączonego do gniazda AC-out urządzenia VE.Bus (np. falownika, Multi lub Quattro) może spowodować blokadę:
Po awarii lub rozruchu czarnym, urządzenia VE.Bus nie uruchomią się, ponieważ EGX nie jest zasilane.
EGX nie można uruchomić, ponieważ falownik/ładowarka są wyłączone, co powoduje cykl.
Tymczasowe obejście problemu:
Na chwilę odłącz kabel VE.Bus od urządzenia GX, co umożliwi ponowne uruchomienie produktów VE.Bus.
Trwałe rozwiązanie:
Zmodyfikuj okablowanie RJ45. Więcej informacji na ten temat znajdziesz odpowiedzi na pytanie 20 w rozdziale Najczęściej zadawane pytania .
Zalecenia:
Unikaj zasilania urządzenia GX z wyjścia AC falownika/ładowarki. W przypadku wyłączenia z powodu przeciążenia falownika, wysokiej temperatury lub niskiego napięcia akumulatora, urządzenie GX również się wyłączy, tracąc wszelkie możliwości monitorowania i zdalnego dostępu. Zdecydowanie zalecamy zasilanie urządzenia GX bezpośrednio z akumulatora.
Kwestie związane z izolacją
Urządzenie GX łączy się z różnymi komponentami systemu. Aby zapobiec powstawaniu pętli uziemienia, należy przestrzegać odpowiednich praktyk izolacyjnych. W większości przypadków nie stanowi to problemu, jednak właściwa konstrukcja systemu ma kluczowe znaczenie.
Typ gniazda | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Panel Venus GX |
|---|---|---|---|---|
VE.Bus | Izolowane | Izolowane | Izolowane | Izolowane |
VE.Direct | Izolowane | Izolowane | Izolowane | Izolowane |
VE.Can | Nieizolowane | 1) | 1) | Izolowane |
USB 3) | Nieizolowane | Nieizolowane | Nieizolowane | Nieizolowane |
Ethernet 2) | Izolowane | Izolowane | Izolowane | Izolowane |
1) Gniazdo VE.Can 1 jest galwanicznie izolowane, gniazdo VE.Can 2 nie jest izolowane. 2) Gniazdo Ethernet jest izolowane, z wyjątkiem ekranu: do sieci Ethernet należy używać nieekranowanych kabli UTP. 3) Gniazda USB nie są izolowane. Podłączenie klucza WiFi lub klucza GPS nie powoduje żadnych problemów, ponieważ urządzenia te nie są zasilane z zewnętrznego źródła zasilania. Nawet w przypadku korzystania z oddzielnie zasilanego koncentratora USB może wystąpić pętla uziemienia. Jednak szczegółowe testy wykazały, że nie powoduje to problemów w działaniu. | ||||
Zwiększenie ilości gniazd USB
Liczbę gniazd USB można zwiększyć za pomocą koncentratora USB. Jednakże wbudowane gniazda USB mają ograniczoną dostępność zasilania.
Zalecenie
Należy zawsze używać zasilanych koncentratorów USB i wybierać produkty wysokiej jakości, co zminimalizuje problemy.
Celem zwiększenia liczby urządzeń VE.Direct można użyć adaptera VE.Direct na USB. W tym dokumencie opisano ograniczenia liczby urządzeń, które można podłączyć do poszczególnych urządzeń GX.

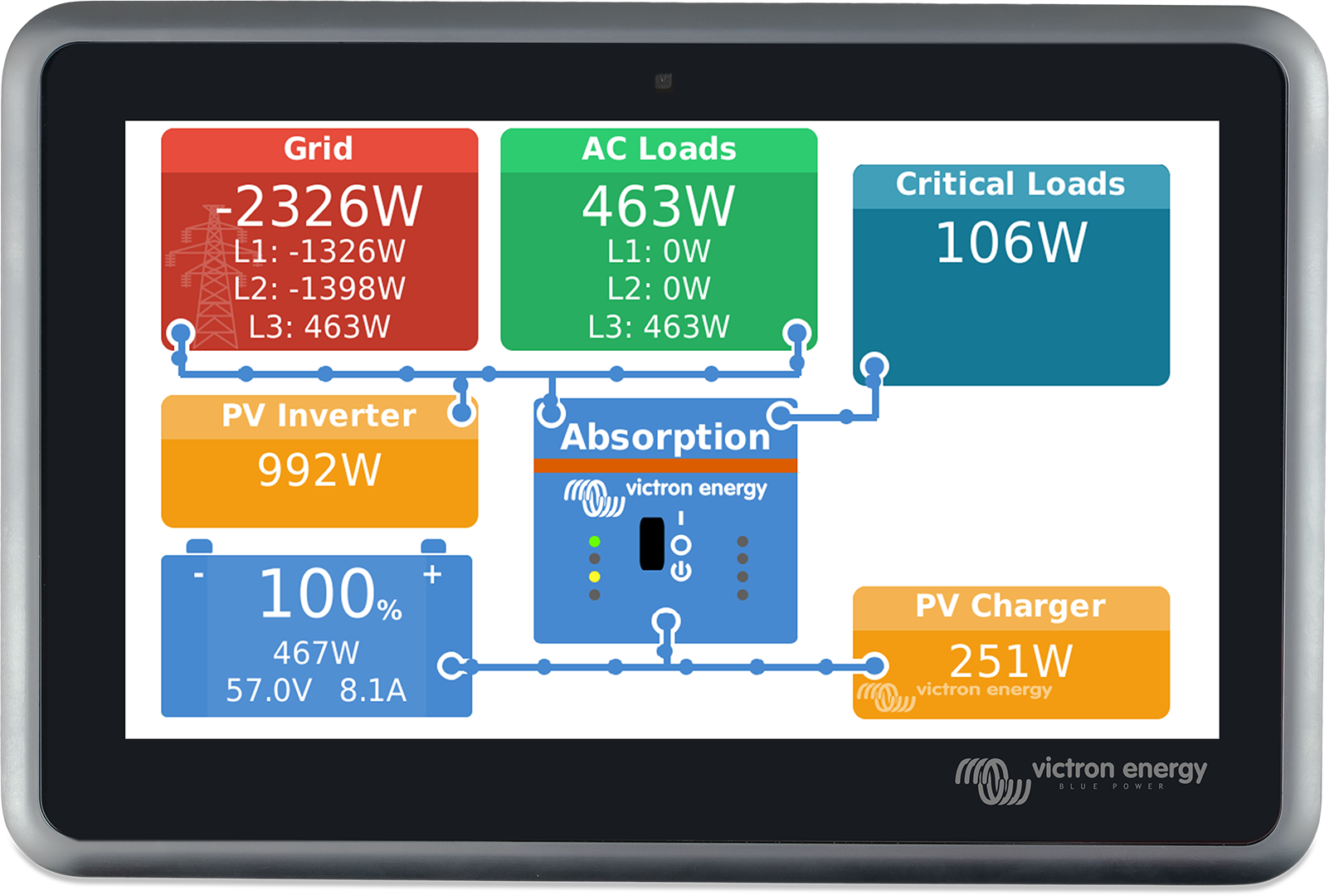

3.4. Wbudowany, siedmiocalowy ekran dotykowy
Zintegrowany 7-calowy ekran dotykowy zapewnia natychmiastowy dostęp do informacji o systemie i umożliwia regulację ustawień na bieżąco. Jego supercienka, wodoodporna konstrukcja i prosta instalacja umożliwiają stworzenia czytelnego, uporządkowanego pulpitu nawigacyjnego. Nie jest wymagana żadna konfiguracja; po podłączeniu urządzenie automatycznie wyświetla przegląd GX i elementy sterujące menu. Opcje wyświetlania Ustawienia wyświetlania są dostępne w: Ustawienia → Wyświetlacz i język Opcje obejmują:
Obsługa ekranu dotykowego
|  |
3.5. Wyłączenie sterowania dotykowego
Celem ograniczenia dostępu do systemu GX istnieje możliwość wyłączenia dotykowego sterowania ekranem dotykowym. Pozwala to na zamontowanie Ekrano GX w miejscu widocznym dla operatora systemu, a jednocześnie uniemożliwia nieupoważnione działania lub podniesienie poziomu dostępu za pomocą ekranu dotykowego.
Należy pamiętać, że ta funkcja wyłącza tylko sterowanie dotykiem/myszą. Na Konsoli zdalnej nadal można sterować urządzeniem za pomocą klawiatury.
Istnieją trzy sposoby wyłączenia funkcji dotykowej wyświetlacza:
Za pomocą wpuszczonego przycisku na tylnej ściance urządzenia
Za pomocą przycisku chwilowego podłączonego do jednego z wejść cyfrowych
Za pomocą zewnętrznej klawiatury USB podłączonej do Ekrano GX; Funkcję sterowania dotykowego można włączać i wyłączać naciskając przycisk Pause/Break.
Chcąc skorzystać z tej funkcji, gniazda USB i podłączona klawiatura USB nie mogą być fizycznie dostępne, gdyż grozi nieautoryzowaną aktywacją funkcji dotykowej.
Wyłączanie sterowania dotykowego za pomocą przycisku na tylnej ściance Ekrano GX
Celem wyłączenia możliwości sterowania dotykowego w urządzeniu Ekrano GX:
Spiczastym przedmiotem (np. długopisem lub spinaczem) jednorazowo naciśnij zagłębiony przycisk z tyłu urządzenia.
Funkcja sterowania dotykowego jest teraz wyłączona.
Za pomocą ekranu dotykowego nie można wprowadzać żadnych danych.
Wyświetlacz wyłączy się po upływie czasu ustawionego w Ustawieniach → Wyświetlacz i język → Czas wyłączenia wyświetlacza.
Dotknięcie ekranu spowoduje jego wybudzenie i wyświetlenie ostatniej aktywnej strony, ale nie będzie możliwa żadna interakcja.
Celem ponownego włączenia funkcji sterowania dotykowego należy ponownie nacisnąć zagłębiony przycisk.
Wyłączenie sterowania dotykowego za pomocą przycisku chwilowego
W urządzeniach GX z wejściami cyfrowymi możesz skonfigurować jedno z wejść, aby sterować funkcjonalnością dotykową za pomocą zewnętrznego przycisku chwilowego.
Etapy konfiguracji
Przejdź do Ustawienia → IO → Wejścia cyfrowe → Wejście cyfrowe [numer wejścia cyfrowego]
Włącz sterowanie dotykowe
Obsługa
Pierwsze naciśnięcie: Funkcja sterowania dotykowego jest wyłączona.
Sterowanie dotykowe jest niemożliwe.
Wyświetlacz wyłącza się po upływie skonfigurowanego limitu czasu w Ustawieniach → Wyświetlacz i język → Czas wyłączenia wyświetlacza.
Dotknięcie ekranu wybudzi wyświetlacz, ale funkcja sterowania dotykowego pozostaje wyłączona.
Drugie naciśnięcie: Funkcja sterowania dotykowego jest ponownie włączona.
Ważne: Naciśnięcie przycisku powoduje zwarcie pinu GPIO do masy. Nie należy podawać napięcia na żadne piny GPIO.
Wyłączenie sterowania dotykowego za pomocą zewnętrznej klawiatury USB
Chcąc sterować funkcją dotykową za pomocą klawiatury zewnętrznej:
Podłącz zewnętrzną klawiaturę USB do jednego z gniazd USB urządzenia GX.
Włączenie/wyłączenie funkcji sterowania dotykowym wprowadzaniem poleceń następuje w chwili naciśnięcia klawisza Pause/Break.
W przypadku klawiatur bez klawisza Pause/Break użyj jednej z zastępczych kombinacji klawiszy opisanych w tym artykule w Wikipedii.
3.6. Połączenia przekaźników
Ekrano GX wyposażony jest w funkcję bezpotencjałowego przekaźnika Rozwiernego (NO) i Zwiernego (NC). Funkcję przekaźników można ustawić w menu GX, Ustawienia → Przekaźnik → Funkcja.
Przekaźnik 1 ma szczególne znaczenie, ponieważ oprócz wyzwalania ręcznego lub zależnego od temperatury (jak w przypadku Przekaźnika 2), może być również używany jako przekaźnik alarmowy, przekaźnik włączania/wyłączania generatora lub przekaźnik pompy zbiornika.
 |
Jeśli funkcja przekaźnika jest skonfigurowana jako przekaźnik alarmowy, korzystając z dodatkowego menu można odwrócić polaryzację przekaźnika. Ustawienie domyślne to przekaźnik Zwierny (NO). Uwaga: zmiana polaryzacji na Rozwierny (NC) spowoduje nieco większy pobór prądu przez urządzenie GX.
 |  |
Ważne
Należy koniecznie przestrzegać ograniczeń napięcia i prądu przekaźników określonych w Dane techniczne.
