3. Installatie

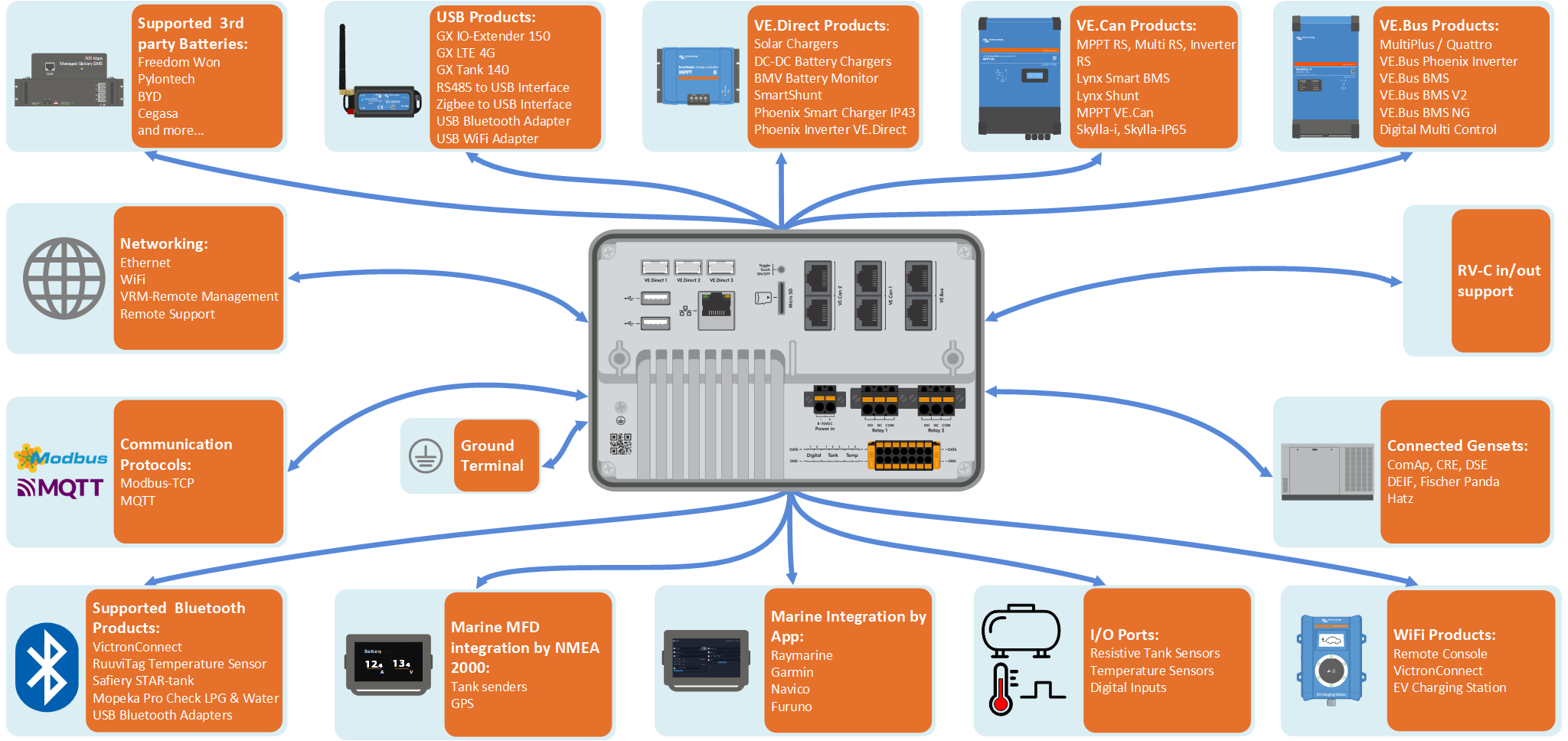

3.1. Ekrano GX Overzicht van aansluitingen
Communicatiepoorten | IO | Overige |
|---|---|---|
3x VE.Direct | 2x Digitale ingangen | MicroSD Card Slot (max. 32 GB) |
2x VE.Can | 3x Weerstand Tankniveau ingangen | Verzonken toets voor aanraak besturing |
1x VE.Bus | 2x Temperatuursensoringangen | Voeding in poort (8 70 V DC) |
Ethernet | 2x Programmeerbaar relais (NO, COM, NC stroomlimiet: DC tot 30 V DC: 3 A / AC 125 V AC: 1 A) | 7-inch TFT LCD aanraakscherm (1024x600 pixels) |
WiFi 2,4 GHz (802.11 b/g/n) | Aardklem voor het aansluiten van een beschermende geleider | |
Bluetooth Smart | ||
2x USB Host poorten (stroomlimiet: 1,5 A @ 5 V gedeeld) | ||
De Ekrano GX ondersteunt maximaal 25 VE.Direct apparaten, ongeacht of ze zijn aangesloten via VE.Direct poorten of USB. Deze limiet kan echter lager zijn in complexe systemen, bijvoorbeeld met meerdere PV omvormers of gesynchroniseerde omvormers. Zorg altijd voor voldoende speling in het systeemontwerp om een betrouwbare werking te garanderen. | ||
3.2. Montage opties
De Ekrano GX wordt geleverd met een stevige stalen beugel, twee draadeinden en vleugelmoeren voor montage vanaf de achterkant en een optie om alleen vanaf de voorkant te monteren, met behulp van de bijgevoegde veren.
Montage van de achterkant
Monteer de Ekrano GX vanaf de achterkant als dat eenvoudig toegankelijk is.
Bereid de uitsparing voor met het uitsparing sjabloon van de bijlage.
Schroef de meegeleverde M5 draadeinden met het uiteinde met de korte schroefdraad in de schroefdraadbussen aan de achterzijde.
Plaats de EGX in de uitsparing en monteer de stalen beugel met de bijgeleverde vleugelmoeren.
Draai de vleugelmoeren vast. Als dit juist gedaan wordt, dan drukt dit de afdichting tegen het oppervlak rond de uitsparing aan, zodat het waterdicht wordt.
Monteren vanaf de voorkant
Monteer de Ekrano GX aan de voorkant als het via de achterkant niet toegankelijk is.
Bereid de uitsparing voor met uitsparing sjabloon van de bijlage.
Monteer de geleverde veren met de twee schroeven met sluitringen.
Maak alle noodzakelijke kabelaansluitingen.
Duw de veren voorzichtig naar achter en houd ze vast terwijl de EGX in de uitsparing gezet wordt. Laat dan de veren los. Ze klappen dicht als de EGX er volledig ingezet is en houden het apparaat op zijn plaats. Wees voorzichtig omdat die veren sterk zijn en het doet echt veel pijn als ze per ongeluk op je vingers klappen.
Montagepositie
Hoewel de Ekrano GX waterdicht is aan de voorzijde (bij gebruik van de stalen beugel) en een heldere achtergrondverlichting heeft, monteer de Ekrano GX toch niet in rechtstreeks zonlicht om oververhitting te voorkomen en betere leesbaarheid te behouden. Monteer de Ekrano GX horizontaal. Staande modus of automatische draaien wordt niet ondersteund.
3.3. Voeden van de Ekrano GX
Het apparaat wordt gevoed via de Power in V+ connector en accepteert 8 tot 70 V DC. Het kan niet worden gevoed via een andere aansluiting (bv. Ethernet of USB). De meegeleverde DC voedingskabel bevat een inline 3,15 A trage zekering.
Voeding met een VE.Bus BMS
Als de EGX wordt gebruikt in een installatie met een VE.Bus BMS, sluit dan de Power in V+ aansluitklem aan op de EGX aansluitklem met “belastingsontkoppeling” op de VE.Bus BMS. Sluit beide negatieve draden aan op de negatieve verdeelrail of de gemeenschappelijke minpool van de accu. Dit is niet nodig voor de VE.Bus BMS V2 en VE.Bus BMS NG, omdat beide een GX Power uitgang hebben.
Belangrijk: voeden vanuit de AC uitgangsklem van een VE.Bus omvormer, Multi of Quattro:
Het voeden van het GX apparaat met een AC adapter die is aangesloten op de AC uitgang van een VE.Bus apparaat (bijv. omvormer, Multi of Quattro) kan een impasse veroorzaken:
Na een storing of een black start zullen de VE.Bus apparaten niet opstarten omdat de EGX geen voeding krijgt.
De EGX kan niet opstarten omdat de omvormer/lader is uitgeschakeld, waardoor een vicieuze cirkel ontstaat.
Tijdelijk alternatief
Koppel de VE.Bus kabel kort los van het GX apparaat om de VE.Bus producten opnieuw te laten opstarten.
Permanente oplossing:
Pas de RJ45 bekabeling aan. Raadpleeg Veelgestelde vragen V20 voor meer informatie hierover.
Aanbeveling:
Vermijd voeding van het GX apparaat via de AC uitgang van een omvormer/acculader. In het geval van uitschakeling door overbelasting van de omvormer, hoge temperatuur of lage accuspanning, wordt het GX apparaat ook uitgeschakeld, waardoor alle bewaking en remote toegang verloren gaan. Het wordt sterk aanbevolen om het GX apparaat rechtstreeks via de accu van stroom te voorzien.
Isolatie overwegingen
Het GX apparaat wordt aangesloten op verschillende systeemcomponenten. Om aardlussen te voorkomen, moet ervoor gezorgd worden dat de juiste isolatie praktijken worden gevolgd. In de meeste gevallen is dit geen probleem, maar een goed systeemontwerp blijft essentieel.
Type poort | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd |
VE.Direct | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd |
VE.Can | Niet geïsoleerd | 1) | 1) | Geïsoleerd |
USB 3) | Niet geïsoleerd | Niet geïsoleerd | Niet geïsoleerd | Niet geïsoleerd |
Ethernet 2) | Geïsoleerd | Geïsoleerd | Geïsoleerd | Geïsoleerd |
1) VE.Can poort 1 is galvanisch geïsoleerd, VE.Can poort 2 is niet geïsoleerd 2) De Ethernet poort is geïsoleerd, met uitzondering van de afscherming: gebruik niet afgeschermde UTP kabels voor het Ethernet netwerk. 3) USB poorten zijn niet geïsoleerd. Het aansluiten van een WiFi dongle of GPS dongle levert geen problemen op, omdat deze apparaten niet worden gevoed door een externe voeding. Zelfs als er een USB hub met aparte voeding wordt gebruikt, kan er een aardlus ontstaan. Uitgebreide tests hebben echter aangetoond dat dit geen operationele problemen veroorzaakt. | ||||
Uitbreiding van USB poorten
Het aantal USB poorten kan worden uitgebreid met behulp van een USB hub. De ingebouwde USB poorten hebben echter een beperkte stroom beschikbaarheid.
Aanbeveling
Gebruik steeds USB hubs met voeding en selecteer producten van hoge kwaliteit om problemen te minimaliseren.
Om het aantal VE.Direct apparaten te verhogen, kunt een VE.Direct naar USB adapter gebruikt worden. Raadpleeg dit document voor het maximale aantal apparaten dat kan worden aangesloten op verschillende GX apparaten.
3.4. Ingebouwd 7-inch aanraakscherm
Het geïntegreerde 7-inch aanraakscherm geeft direct een overzicht van het systeem en maakt het mogelijk om instellingen in realtime aan te passen. Het superdunne, waterdichte ontwerp en de eenvoudige installatie bieden flexibiliteit voor het creëren van een strak, overzichtelijk dashboard. Er zijn geen instellingen nodig; als het apparaat is aangesloten, worden automatisch het GX overzicht en de menubediening weergegeven. Weergave opties Weergave instellingen zijn beschikbaar onder: Instellingen → Weergave & Taal Opties omvatten:
Werking aanraakscherm
|  |
3.5. Deactiveren aanraak besturing
Om toegang tot het GX systeem te beperken is het mogelijk aanraak besturing voor het aanraakscherm uit te schakelen. Hierdoor kan de Ekrano GX worden geïnstalleerd op een plek waar het zichtbaar is voor de gebruiker; en tegelijkertijd wordt onbevoegde interactie of verhoging van toegangsniveaus via het aanraakscherm voorkomen.
Houd er rekening mee dat deze functie alleen aanraak-/besturing uitschakelt. Op de Remote Console kan het apparaat nog steeds bestuurd worden met toetsenbordinvoer.
Er zijn drie manieren om de aanraak functie van het beeldscherm uit te schakelen:
Via de verzonken toets op de achterkant
Via een moment druktoets, aangesloten aan één van de digitale ingangen
Door een extern USBtoetsenbord te gebruiken, verbonden met de Ekrano GX; de aanraak functie kan dan uit- en aan geschakeld worden door te drukken op de Pauze/onderbreking toets.
Als deze functie gebruikt gaat worden, zorg er dan voor dat de USB poorten en eventuele aangesloten USB toetsenborden fysiek niet toegankelijk zijn, om ongeoorloofde activering van de aanraakfunctie te voorkomen.
Deactiveren aanraak besturing via de verzonken toets op de achterkant van de Ekrano GX
Om aanraak ingang besturing op de Ekrano GX te deactiveren:
Gebruik een puntig voorwerp (bv. pen of paperclip) en druk de ingebouwde toets op de achterzijde van het apparaat eenmaal in
De aanraak ingang is nu uitgeschakeld.
Er kunnen geen invoeren gedaan worden via het aanraakscherm.
Het beeldscherm schakelt uit na de ingestelde tijd onder Instellingen → Weergave & Taal → Beeldscherm uit tijd.
Als het scherm wordt aangeraakt, dan wordt het wakker en wordt de laatste actieve pagina weergegeven, maar er is geen interactie mogelijk.
Druk opnieuw op de ingebouwde knop om de aanraak ingang opnieuw in te schakelen.
Deactiveren aanraak besturing via een moment druktoets
Op GX apparaten met digitale ingangen kan één van de ingangen ingesteld worden om de aanraak functionaliteit te besturen met een externe moment drukknop.
Instelling stappen
Ga naar Instellingen → IO → Digitale ingangen → Digitale ingang [nummer van de digitale ingang]
Aanraak besturing inschakelen
Bediening
Eerste keer indrukken: Aanraak besturing is uitgeschakeld.
Er zijn geen aanraak interacties mogelijk.
Het beeldscherm schakelt uit na de ingestelde timeout onder Instellingen → Weergave & Taal → Beeldscherm uit tijd.
Door het scherm aan te raken wordt het scherm gewekt, maar de aanraak invoer blijft uitgeschakeld.
Tweede keer indrukken: Aanraak besturing is opnieuw ingeschakeld.
Belangrijk: Het indrukken van de toets trekt de GPIO pen naar aarde. Sluit geen spanning aan op GPIO pinnen.
Deactiveren aanraak besturing via een extern USB toetsenbord
Aanraak besturing via een extern toetsenbord besturen
Sluit een USB toetsenbord aan op één van de USB poorten op het GX apparaat.
Druk de pauze/onderbreking toets in om besturing aanraak besturing aan/uit te schakelen.
Gebruik voor toetsenborden zonder Pauze/onderbreking toets één van de vervangende toetscombinaties, vermeld in dit Wikipedia artikel.
3.6. Relais aansluitingen
De Ekrano GX heeft een potentiaalvrije Normaal Open (NO) en Normaal Gesloten (NC) relais functionaliteit. De functie van de relais kan ingesteld worden via het GX menu: Instellingen → Relais → Functie.
Relay 1 is van bijzonder belang, daar het niet alleen gebruikt kan worden voor handmatige of temperatuur gebaseerd starten (zoals met Relais 2), maar ook als een alarm, aggregaat start/stop of tankpomp relais.
 |
Als de relais functie is ingesteld als een alarmrelais, is het mogelijk de polariteit van het relais om te keren via aan extra menu. Standaard staat het relais ingesteld op Normaal Open (NO). Houd er rekening mee: het omkeren van de polariteit naar Normaal Gesloten resulteert in een iets hoger stroomverbruik van het GX apparaat.
 |  |
Belangrijk
Zorg ervoor dat de spannings- en stroomlimieten van de relais in acht worden genomen, zoals gespecificeerd in deTechnische specificaties.
