3. Installazione

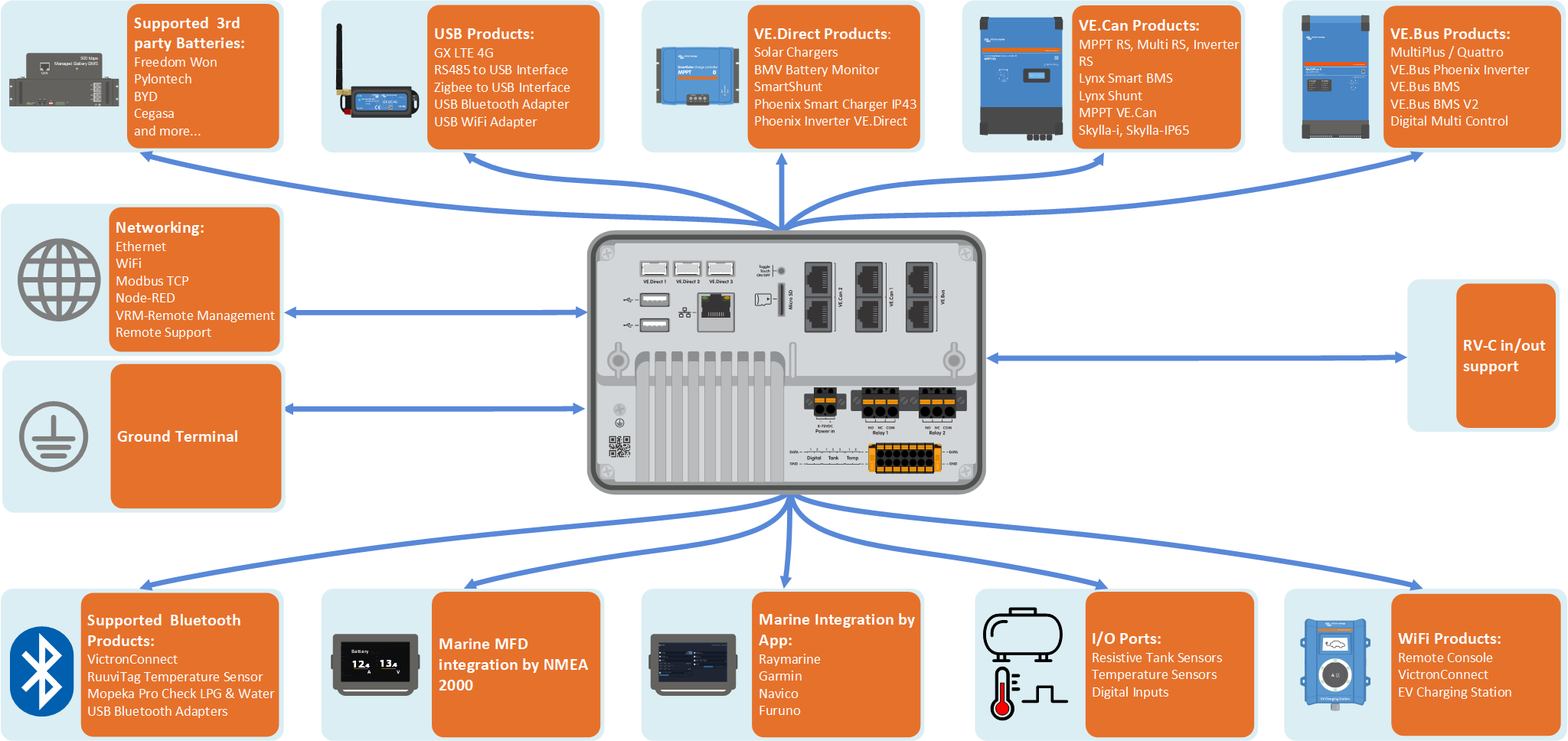

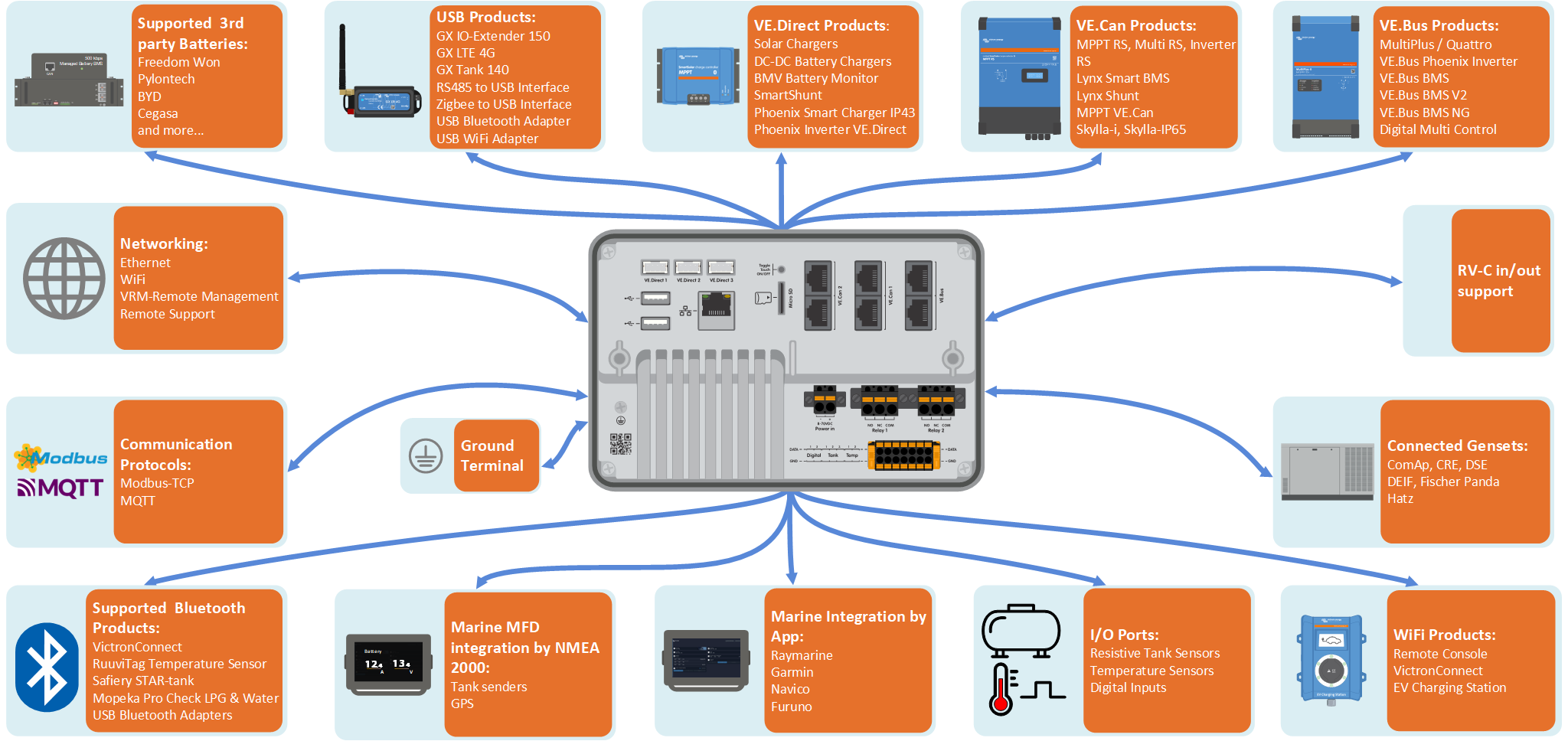

3.1. Ekrano GX Panoramica dei collegamenti
Porte di comunicazione | IO | Altro |
|---|---|---|
3x VE.Direct | 2x Ingressi digitali | Slot per scheda MicroSD (max. 32 GB) |
2x VE.Can | 3x Ingressi resistivi livello del serbatoio | Pulsante incassato per il controllo touch |
1x VE.Bus | 2x Ingressi sensore di temperatura | Porta di alimentazione (8 - 70 VCC) |
Ethernet | 2x relè programmabili (NO, COM, NC - limite di corrente: CC fino a 30 VCC: 3 A / CA 125 VCA: 1A)) | Touchscreen LCD TFT da 7 pollici (1024x600 pixel) |
WiFi 2,4 GHz (802.11 b/g/n) | Morsetto di terra per collegare il conduttore equipotenziale | |
Bluetooth Smart | ||
2x porte host USB (limite di corrente: 1,5 A a 5 V condiviso) | ||
L’Ekrano GX supporta un massimo di 25 dispositivi VE.Direct, indipendentemente dal fatto che siano collegati tramite porte VE.Direct o USB. Tuttavia, questo limite può essere inferiore in sistemi complessi, ad esempio quelli con più inverter FV o inverter sincronizzati. Per garantire un funzionamento affidabile bisogna sempre prevedere un certo margine di sicurezza in fase di progetto. | ||
3.2. Opzioni di montaggio
L'Ekrano GX ha in dotazione una solida staffa in acciaio, due aste e due dadi ad alette per il montaggio dal retro, nonché un'opzione per il montaggio solamente dalla parte anteriore, utilizzando le molle collegate.
Montaggio dal retro
Montare l’Ekrano GX dal retro se è facilmente accessibile.
Preparare il ritaglio come da modello di ritaglio in appendice.
Avvitare i bulloni passanti M5 in dotazione, la cui estremità filettata corta deve essere inserita nelle filettature posteriori.
Posizionare l'EGX nel ritaglio e montare la staffa in acciaio utilizzando i dadi ad alette in dotazione.
Serrare i dadi ad alette. Se si esegue correttamente tale operazione, la guarnizione viene schiacciata sulla superficie che circonda il ritaglio, rendendolo impermeabile.
Montaggio dalla parte anteriore
Montare l’Ekrano GX dalla parte anteriore se non è accessibile dalla parte posteriore.
Preparare il ritaglio come da modello di ritaglio in appendice.
Montare le molle in dotazione utilizzando le due viti con rondelle.
Eseguire tutti i collegamenti dei cavi necessari.
Spingere con cautela le molle all'indietro e tenerle premute con le dita mentre si inserisce l'EGX nel foro. Quindi rilasciare le molle. Dopo aver inserito completamente l'EGX, le molle si chiudono a scatto e mantengono il dispositivo in posizione. Prestare attenzione, poiché le molle sono molto rigide e possono causare ferite gravi se scattano accidentalmente tra le dita.
Posizione di montaggio
Sebbene la parte anteriore dell'Ekrano GX sia impermeabile (quando si utilizza la staffa in acciaio) e abbia una retroilluminazione brillante, non montarlo in una posizione esposta alla luce diretta del sole per evitare il surriscaldamento e ottenere una migliore leggibilità. Montarlo orizzontalmente. La modalità ritratto o la rotazione automatica non sono supportate.
3.3. Alimentazione del Ekrano GX
Il dispositivo viene alimentato tramite il connettore Power in V+ e accetta da 8 a 70 VCC. Non può essere alimentato tramite altre connessioni (ad es., Ethernet o USB). Il cavo di alimentazione CC in dotazione comprende un fusibile lento in linea da 3,15 A.
Alimentato tramite un BMS VE.Bus
Quando si utilizza il EGX in un impianto dotato di un VE.Bus BMS, collegare il terminale Power in V+ del EGX al terminale “Disconnessione del carico” del VE.Bus BMS. Collegare entrambi i cavi negativi al negativo del busbar o al negativo comune della batteria. Questa operazione non è necessaria per il VE.Bus BMS V2 e il VE.Bus BMS NG, poiché entrambi dispongono di un'uscita GX-Power.
Importante: L’alimentazione deve provenire da un morsetto AC-out di un Inverter, Multi o Quattro VE.Bus
L'alimentazione del dispositivo GX con un adattatore CA collegato all'uscita CA di un dispositivo VE.Bus (ad es. Inverter, Multi o Quattro) può causare un blocco:
Dopo un guasto o un avvio senza alimentazione, i dispositivi VE.Bus non si avviano perché il EGX non è alimentato.
Il EGX non può avviarsi perché l'inverter/caricabatterie è spento e ciò causa un ciclo.
Soluzione temporanea:
Scollegare brevemente il cavo VE.Bus dal dispositivo GX per consentire il riavvio dei prodotti VE.Bus.
Soluzione permanente:
Modificare il cablaggio RJ45. Per ulteriori informazioni, vedere la D20 delle FAQ .
Raccomandazioni:
Evitare di alimentare il dispositivo GX dall'uscita CA di un inverter/caricabatterie. In caso di spegnimento per sovraccarico dell'inverter, temperatura elevata o bassa tensione della batteria, anche il dispositivo GX si spegnerà e si perderanno tutti i dati di monitoraggio e accesso remoto. Si consiglia vivamente di alimentare il dispositivo GX direttamente dalla batteria.
Considerazioni sull'isolamento
Il dispositivo GX si collega a vari componenti del sistema. Per evitare i loop di massa, è necessario seguire le opportune pratiche di isolamento. Nella maggior parte dei casi, questo non è un problema, ma una corretta progettazione del sistema rimane essenziale.
Tipo di porta | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isolato | Isolato | Isolato | Isolato |
VE.Direct | Isolato | Isolato | Isolato | Isolato |
VE.Can | Non isolato | 1) | 1) | Isolato |
USB 3) | Non isolato | Non isolato | Non isolato | Non isolato |
Ethernet 2) | Isolato | Isolato | Isolato | Isolato |
1) La porta VE.Can 1 è isolata galvanicamente, la porta VE.Can 2 non è isolata 2) La porta Ethernet è isolata, tranne la schermatura: utilizzare cavi UTP non schermati per la rete Ethernet. 3) Le porte USB non sono isolate Il collegamento di un dongle WiFi o di un dongle GPS non crea alcun problema, poiché questi dispositivi non sono alimentati da una fonte esterna. Il loop di terra può verificarsi anche se si utilizza un hub USB alimentato separatamente. Tuttavia, test approfonditi hanno dimostrato che ciò non causa problemi operativi. | ||||
Ampliamento delle porte USB
Il numero di porte USB può essere ampliato utilizzando un hub USB. Tuttavia, le porte USB integrate hanno una disponibilità di alimentazione limitata.
Raccomandazione
Utilizzare sempre hub USB alimentati e scegliere prodotti di alta qualità per ridurre al minimo i problemi.
Per aumentare il numero di dispositivi VE.Direct è possibile utilizzare un adattatore VE.Direct a USB. Si prega di leggere questo documento per sapere il numero massimo di dispositivi che possono essere collegati a vari dispositivi GX.

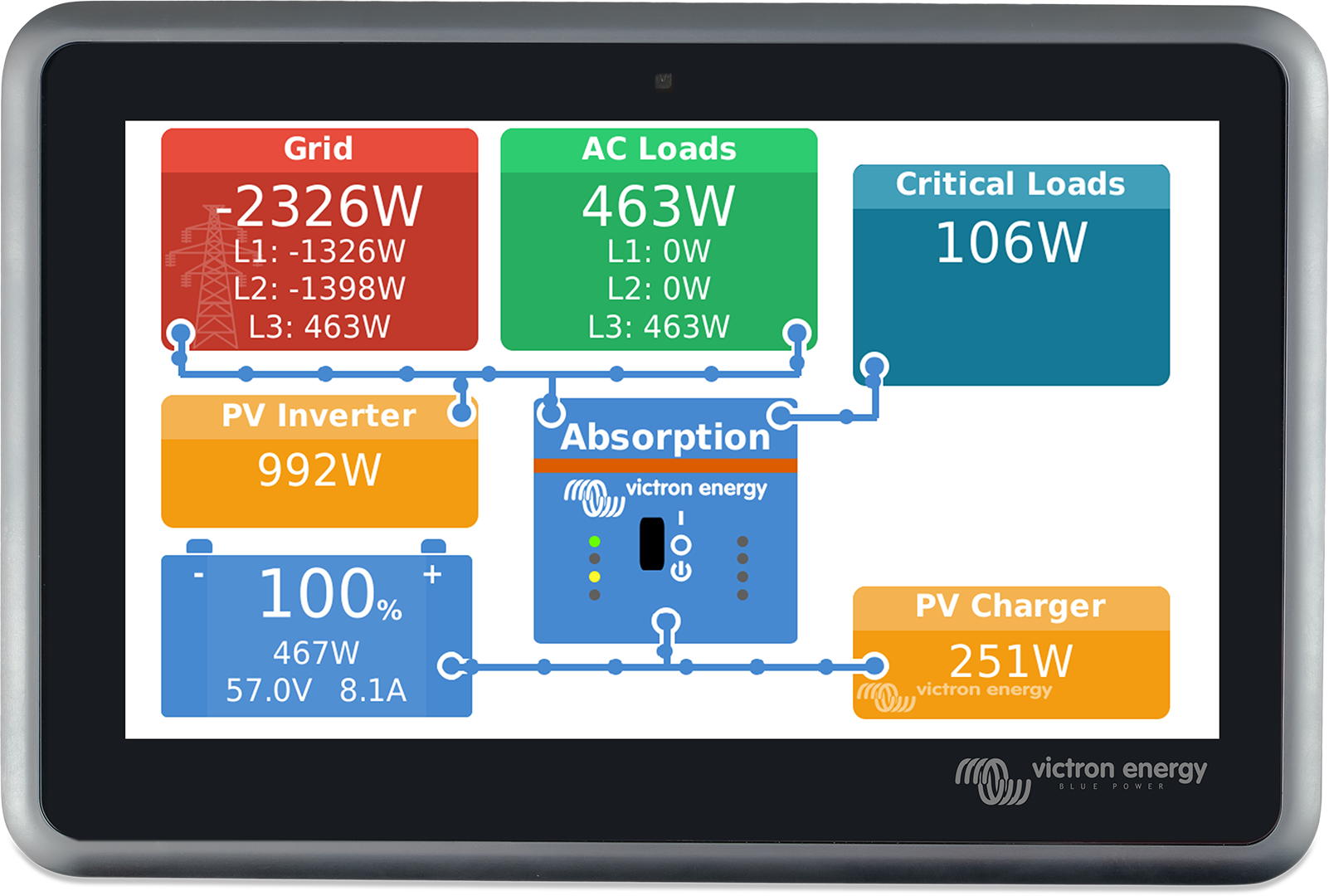

3.4. Touchscreen da 7 pollici integrato
Il display touchscreen integrato da 7 pollici fornisce una panoramica immediata del sistema e consente di regolare le impostazioni in tempo reale. Il design ultrasottile e impermeabile e la semplicità di installazione offrono la flessibilità necessaria per creare una dashboard chiara e ordinata. Non è necessario configurarlo: una volta collegato, il dispositivo visualizza automaticamente la panoramica GX e il menù dei comandi. Opzioni display Le impostazioni del display sono disponibili entrando in: Impostazioni → Display e lingua Le opzioni includono:
Funzionamento con touchscreen
|  |
3.5. Disattivazione del comando di inserimento tattile
Per limitare l'accesso al sistema GX, è possibile disattivare il comando di inserimento tattile del touchscreen. Ciò consente di installare il Ekrano GX in un punto visibile all'operatore, impedendo al contempo l'interazione non autorizzata o l'innalzamento dei livelli di accesso tramite il touchscreen.
Tenere presente che questa funzione disattiva solo il comando tattile/mouse, ma il dispositivo può sempre essere controllato mediante la tastiera della Consolle Remota.
Esistono tre modi per disattivare la funzione tattile del display:
Utilizzando il pulsante incassato sul retro
Utilizzando un pulsante momentaneo collegato a uno degli ingressi digitali
Utilizzando una tastiera USB esterna collegata al Ekrano GX; La funzione tattile può essere attivata e disattivata premendo il tasto Pausa/Interruzione.
Se si desidera utilizzare questa funzione, assicurarsi che le porte USB e l'eventuale tastiera USB collegata non siano fisicamente accessibili, al fine di evitare l'attivazione non autorizzata della funzione tattile.
Disattivazione del comando di inserimento tattile tramite il pulsante incassato sul retro dell’Ekrano GX
Per disattivare il comando di inserimento tattile dell’Ekrano GX:
Premere una volta il pulsante incassato sul retro del dispositivo con un oggetto appuntito (ad esempio una penna o una graffetta).
L’inserimento tattile è ora disattivo.
Non è possibile effettuare inserimenti tramite il touchscreen.
Il display si spegne dopo il periodo impostato in Impostazioni → Display e lingua → Tempo di spegnimento del display.
Toccando lo schermo lo si risveglia e si visualizza l'ultima pagina attiva, ma non è possibile interagire.
Per riattivare l'inserimento tattile, premere nuovamente il pulsante incassato.
Disattivazione del comando inserimento tattile tramite un pulsante momentaneo
Nei dispositivi GX con ingressi digitali, è possibile configurare uno di tali ingressi per controllare la funzionalità tattile mediante un pulsante temporaneo esterno.
Fasi di configurazione
Entrare in Impostazioni → IO → Ingressi digitali → Ingresso digitale [numero dell'ingresso digitale]
Attivare il comando di inserimento tattile
Funzionamento
La prima volta che si preme: Ingresso tattile disattivato.
Non sono possibili interazioni tattili.
Il display si spegne dopo il periodo configurato in Impostazioni → Display e lingua → Tempo di spegnimento del display.
Toccando lo schermo, il display si riattiva, ma l'inserimento tattile rimane disattivato.
La seconda volta che si preme: L’inserimento ritorna attivo.
Importante: Premendo il pulsante il pin GPIO viene collegato alla massa. Non applicare tensione ai pin GPIO.
Disattivazione del comando di inserimento tattile tramite una tastiera USB esterna
Per controllare l'inserimento tattile tramite una tastiera esterna:
Collegare una tastiera USB esterna a una delle porte USB del dispositivo GX.
Premere il tasto Pausa/Interruzione per attivare/disattivare l’inserimento tattile.
Per le tastiere prive del tasto Pausa/Interruzione, utilizzare una delle combinazioni di tasti sostitutivi indicate in questo articolo di Wikipedia.
3.6. Collegamenti del relè
Il Ekrano GX è dotato di funzionalità di relè a potenziale zero Normalmente aperto (NO) e Normalmente chiuso (NC). La funzione dei relè può essere impostata entrando nel menu GX: Impostazioni → Relè → Funzione.
Il relè 1 è particolarmente importante, in quanto può essere utilizzato, non solo per l'attivazione manuale o in base alla temperatura(come nel caso del relè 2), ma anche come relè di allarme, di avvio/arresto del generatore o della pompa del serbatoio .
 |
Se il relè è configurato in funzione di relè di allarme, è possibile invertire la sua polarità tramite un menu aggiuntivo. L'impostazione predefinita è Normalmente aperto (NO). Nota: l'inversione della polarità su Normalmente chiuso (NC) comporta un consumo leggermente superiore di corrente del dispositivo GX.
 |  |
Importante
Assicurarsi di rispettare i limiti di tensione e corrente dei relè come specificato nel documento Specifiche tecniche.
