3. Installation

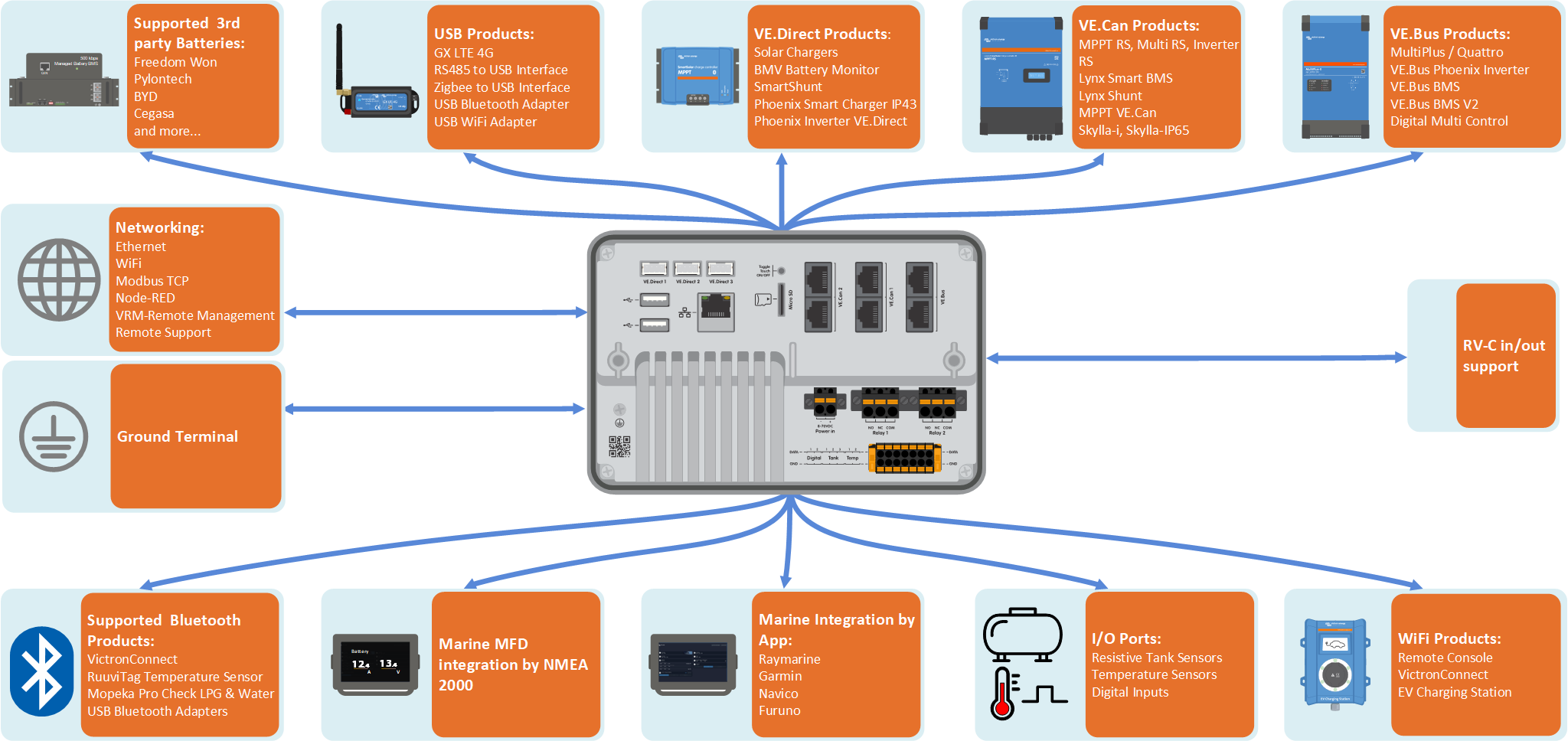

3.1. Aperçu des connexions Ekrano GX
Ports de communication | IO | Autre |
|---|---|---|
3 x VE.Direct | 2 x entrées numériques | Fente pour carte microSD (32 Go max.) |
2x VE.Can | 3 x entrées de niveau de réservoir résistives | Bouton encastré pour contrôle tactile |
1 x VE.Bus | 2 x entrées de capteur de température | Port d’alimentation (8 - 70 VCC) |
Ethernet | 2 x relais programmables (NO, COM, NC - limite de courant : CC jusqu’à 30 VCC : 3 A/CA 125 VCA : 1 A) | Écran tactile TFT LCD de 7 pouces (1024 x 600 pixels) |
WiFi 2,4 GHz (802.11 b/g/n) | Borne de terre pour le raccordement du conducteur de liaison de protection | |
Bluetooth Smart | ||
2 x ports hôtes USB (limite de courant : 1,5 A à 5 V partagé) | ||
L’Ekrano GX prend en charge jusqu’à 25 appareils VE.Direct, qu’ils soient connectés via des ports VE.Direct ou USB. Cependant, cette limite peut être inférieure dans les systèmes complexes, par exemple ceux comportant plusieurs convertisseurs PV ou des convertisseurs synchronisés. Prévoyez toujours une marge de sécurité dans la conception de votre système pour garantir un fonctionnement fiable. | ||
3.2. Option de montage :
L’Ekrano GX est livré avec un support en acier massif, deux tiges et des écrous à ailettes pour le montage par l’arrière et une option pour le montage par l’avant uniquement, à l’aide des ressorts inclus.
Montage par l’arrière
Montez l’Ekrano GX par l’arrière lorsqu’il est facilement accessible.
Préparez la découpe selon le gabarit de découpe fourni en annexe.
Vissez les goujons M5 fournis avec l’extrémité filetée courte dans les filetages arrière.
Placez l’EGX dans la découpe et montez le support en acier à l’aide des écrous à ailettes fournis.
Serrous les écrous à ailettes. Si le montage est effectué correctement, le joint est comprimé sur la surface autour de la découpe, ce qui le rend étanche.
Montage par l’avant
Si l’Ekrano GX n’est pas accessible par l’arrière, il peut être monté par l’avant.
Préparez la découpe selon le gabarit de découpe fourni en annexe.
Monter les ressorts fournis à l’aide des deux vis et des rondelles.
Effectuez tous les raccordements de câbles nécessaires.
Poussez délicatement les ressorts vers l’arrière et maintenez-les avec vos doigts tout en insérant l’EGX dans la découpe. Relâchez ensuite les ressorts. Ils s’enclencheront une fois que l’EGX sera complètement inséré et maintiendront l’appareil en place. Faites attention, car ces ressorts sont puissants et font très mal lorsqu’ils s’enclenchent accidentellement sur vos doigts.
Position de montage
Bien que l’Ekrano GX soit étanche par l’avant (en utilisant le support en acier) et qu’il soit doté d’un rétroéclairage lumineux, ne le montez pas en plein soleil pour éviter qu’il surchauffe et pour qu’il soit mieux lisible. Montez-le à l’horizontale. Le mode portrait ou la rotation automatique ne sont pas pris en charge.
3.3. Mise en marche du Ekrano GX
L’appareil est alimenté via le connecteur Power in V+ et accepte une tension de 8 à 70 VCC. Il ne peut pas être alimenté par une autre connexion (par exemple Ethernet ou USB). Le câble d’alimentation fourni est équipé d’un fusible temporisé de 3,15 A.
Alimentation avec un BMS VE.Bus
Si vous utilisez le EGX dans une installation équipée d’un BMS VE.Bus, connectez la borne Power in V+ du EGX à la borne « Load disconnect » du BMS VE.Bus. Connectez les deux fils négatifs à la barre omnibus négative ou au négatif commun de la batterie. Cette étape n’est pas nécessaire avec les modèles BMS VE.Bus V2 et BMS VE.Bus NG, qui intègrent une sortie GX Power dédiée.
Important : alimentation via la borne AC-out d’un convertisseur VE.Bus, Multi ou Quattro
Alimenter un dispositif GX via un adaptateur secteur branché à la borne AC-out d’un appareil VE.Bus (convertisseur, Multi ou Quattro) peut provoquer un blocage du système :
En cas de panne ou de redémarrage à froid, les appareils VE.Bus ne redémarrent pas, car le EGX n’est pas alimenté.
Le EGX ne peut pas démarrer, car le convertisseur/chargeur est éteint, provoquant un cycle de blocage.
Solution temporaire :
débranchez brièvement le câble VE.Bus du dispositif GX pour permettre le redémarrage des produits VE.Bus.
Solution permanente :
modifiez le câblage RJ45. Voir la FAQ Q20 pour plus de détails à ce sujet.
Recommandation :
Évitez d’alimenter le dispositif GX depuis la sortie AC-out d’un convertisseur/chargeur. En cas d’arrêt dû à une surcharge, une température élevée ou une basse tension batterie, le dispositif GX s’éteindra également, perdant toutes les fonctions de surveillance et l’accès distant. Il est fortement recommandé d’alimenter le dispositif GX directement depuis la batterie.
Considérations relatives à l’isolation
Le dispositif GX se connecte à divers composants du système. Pour éviter les boucles de masse, il est essentiel d’appliquer des pratiques d’isolation appropriées. Dans la majorité des cas, cela ne pose pas de problème, mais une conception correcte du système reste indispensable.
Type de port | Cerbo GX | Cerbo GX MK2 | Ekrano GX | Venus GX |
|---|---|---|---|---|
VE.Bus | Isolé | Isolé | Isolé | Isolé |
VE.Direct | Isolé | Isolé | Isolé | Isolé |
VE.Can | Non isolé | 1) | 1) | Isolé |
USB 3) | Non isolé | Non isolé | Non isolé | Non isolé |
Ethernet 2) | Isolé | Isolé | Isolé | Isolé |
1) Le port VE.Can 1 est isolé galvaniquement, le port VE.Can 2 n’est pas isolé 2) Le port Ethernet est isolé, à l’exception du blindage : utilisez des câbles UTP non blindés pour le réseau Ethernet. 3) Les ports USB ne sont pas isolés. La connexion d’un dongle WiFi ou GPS ne pose pas de problème, car ces dispositifs ne sont pas alimentés par une source externe. Même en utilisant un concentrateur USB alimenté séparément, une boucle de masse peut survenir. Cependant, des tests approfondis ont démontré que cela n’affecte pas le bon fonctionnement du système. | ||||
Extension des ports USB
Le nombre de ports USB peut être augmenté à l’aide d’un concentrateur USB. Cependant, les ports USB intégrés disposent d’une puissance limitée.
Recommandation
Utilisez toujours des concentrateurs USB alimentés et sélectionnez des produits de haute qualité afin de minimiser les problèmes.
Pour augmenter le nombre d’appareils VE.Direct, vous pouvez utiliser un adaptateur VE.Direct vers USB. Veuillez consulter ce document pour connaître le nombre maximal d’appareils pouvant être connectés à différents dispositifs GX.

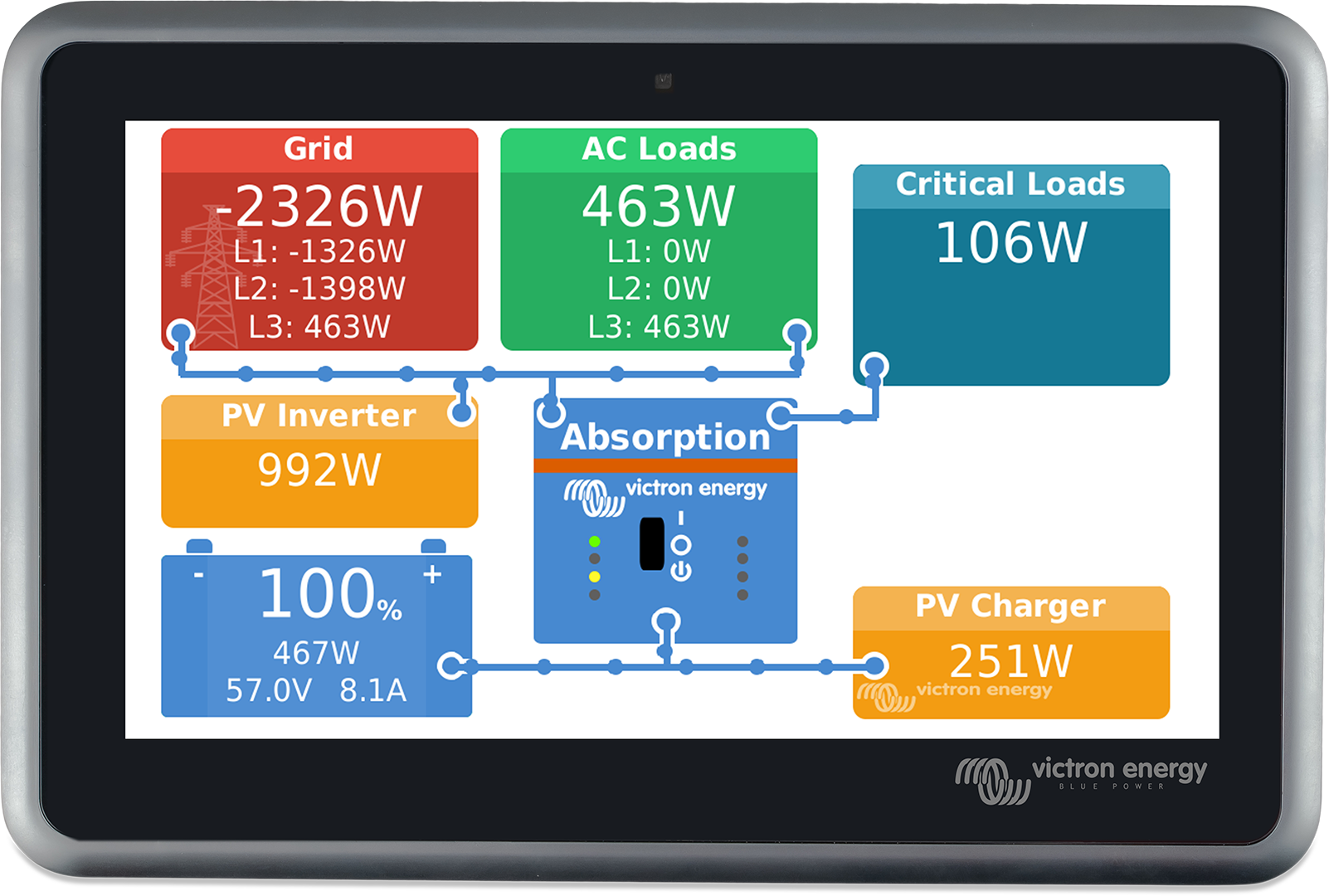

3.4. Écran tactile intégré de 7 pouces
L’écran tactile intégré de 7 pouces offre un aperçu instantané de votre système et permet de régler les paramètres en temps réel. Son design ultra-fin et étanche, ainsi que sa simplicité d’installation, offrent une grande flexibilité pour créer un tableau de bord épuré et ordonné. Aucune configuration n’est requise ; une fois connecté, l’appareil affiche automatiquement la vue d’ensemble GX et les commandes du menu. Options d'affichage Les paramètres d’affichage sont accessibles dans : Paramètres → Affichage et langue Les options comprennent :
Fonctionnement de l’écran tactile
|  |
3.5. Désactivation du contrôle par saisie tactile
Pour restreindre l’accès au système GX, il est possible de désactiver le contrôle par saisie tactile de l’écran tactile. Cela permet d’installer le Ekrano GX à la vue de l’opérateur tout en empêchant toute utilisation non autorisée visant à élever les niveaux d’accès.
Notez que cette fonction désactive uniquement le contrôle tactile/par souris. Sur la console à distance, vous pouvez toujours contrôler l’appareil à l’aide du clavier.
Il existe trois façons de désactiver la fonction tactile de l’écran :
En utilisant le bouton encastré à l’arrière
En utilisant un bouton-poussoir momentané raccordé à l’une des entrées numériques
En utilisant un clavier USB externe raccordé au Ekrano GX. La fonction tactile peut alors être activée ou désactivée en appuyant sur la touche Pause/Break.
Si vous souhaitez utiliser cette fonction, assurez-vous que les ports USB et tout clavier USB connecté ne soient pas physiquement accessibles, afin d’empêcher toute activation non autorisée du contrôle tactile.
Désactivation du contrôle par saisie tactile à l’aide du bouton encastré à l’arrière de l’Ekrano GX
Pour désactiver le contrôle par saisie tactile sur l’Ekrano GX :
Utilisez un objet pointu (par ex. un stylo ou un trombone) pour appuyer une fois sur le bouton encastré à l’arrière de l’appareil.
La saisie tactile est maintenant désactivée.
Aucune saisie ne peut être effectuée via l’écran tactile.
L’écran s’éteindra après la durée définie dans Paramètres → Affichage et langue → Durée d’extinction de l’écran.
Toucher l’écran le réactivera et affichera la dernière page active, mais aucune interaction ne sera possible.
Pour réactiver la saisie tactile, appuyez de nouveau sur le bouton encastré.
Désactivation du contrôle par saisie tactile à l’aide d’un bouton-poussoir momentané
Sur les dispositifs GX avec entrées numériques, vous pouvez configurer l’une des entrées pour contrôler la fonctionnalité tactile à l’aide d’un bouton-poussoir externe momentané.
Étapes de configuration
Accédez à Paramètres → E/S → Entrées numériques → Entrée numérique [numéro de l’entrée numérique].
Activez le contrôle par saisie tactile
Fonctionnement
Première pression : La saisie tactile est désactivée.
Aucune interaction tactile n’est possible.
L’écran s’éteint après le délai configuré dans Paramètres → Affichage et langue → Durée d’extinction de l’écran.
Toucher l’écran le réactive, mais la saisie tactile reste désactivée.
Deuxième pression : La saisie tactile est réactivée.
Important : appuyer sur le bouton met la broche GPIO à la masse. N’appliquez pas de tension aux broches GPIO.
Désactivation du contrôle par saisie tactile à l’aide d’un clavier USB externe
Pour contrôler la saisie tactile à l’aide d’un clavier externe :
Connectez un clavier USB à l’un des ports USB du dispositif GX.
Appuyez sur la touche Pause/Break pour activer ou désactiver la saisie tactile.
Pour les claviers sans touche Pause/Break, utilisez l’une des combinaisons de touches de remplacement mentionnées dans cet article Wikipedia.
3.6. Connexions du relais
Le Ekrano GX dispose d’une fonctionnalité de relais sans potentiel normalement ouvert (NO) et normalement fermé (NC). Cette fonctionnalité peut être programmée dans le menu du dispositif GX via : Paramètres → Relais → Fonction.
Le relais 1 est particulièrement important, car il peut être utilisé non seulement pour le déclenchement manuel ou basé sur la température (comme le relais 2), mais aussi comme alarme, commande de démarrage/arrêt du générateur ou relais de pompe de réservoir.
 |
Si la fonction du relais est configurée comme relais d’alarme, il est possible d’inverser la polarité du relais via un menu supplémentaire. Par défaut, le relais est défini comme étant normalement ouvert (NO). Remarque : passer à une polarité normalement fermée (NC) entraînera une consommation électrique légèrement supérieure du dispositif GX.
 |  |
Important
Veillez à respecter les limites de tension et de courant des relais telles que spécifiées dans le Spécifications techniques.
