5. Podłączenie urządzeń Victron
5.1. Urządzenia Multi/Quattro/Inwerter VE.Bus
Celem zachowania zwięzłości tego dokumentu, wszystkie urządzenia Multi, Quattro i falowniki będziemy nazywać urządzeniami VE.Bus.
Zgodność z urządzeniami GX
Najwcześniejszym oprogramowaniem układowym VE.Bus obsługiwanym przez Cerbo GX jest 111.
W poniższej tabeli przedstawiono zgodność w oparciu o wersję mikroprocesora urządzenia VE.Bus:
Mikroprocesor urządzenia VE.Bus | Obsługa urządzeń GX |
|---|---|
18xxxxxx | Nie |
19xx111 | Tak |
20xx111 | Tak |
26xxxxx | Tak |
27xxxxx | Tak |
Uwagi:
| |
Użycie terminala zdalnego włączania/wyłączania
Dla Multi, Quattro i EasySolar:
Nie można używać nagłówka zdalnego włączania/wyłączania z urządzeniem GX.
Zachowaj fabryczne połączenie: podłącz przewód między lewym a środkowym terminalem.
W razie konieczności wyłączenia użyj Asystenta przełącznika bezpieczeństwa.
Uwaga: Powyższe ograniczenie nie dotyczy: MultiPlus-II, Quattro-II i EasySolar-II. Obsługują one funkcję zdalnego włączania/wyłączania razem z urządzeniami GX.
Połączenia systemowe
Ostrzeżenie
Nie należy mylić gniazd VE.Bus na urządzeniu GX z gniazdami Ethernet lub VE.Can/BMS-Can.
Pojedyncze urządzenia VE.Bus
Podłącz do dowolnego gniazda VE.Bus na urządzeniu GX.
Użyj standardowego kabla UTP RJ45 (patrz cennik).
Ostrzeżenie
Pozostaw wszystkie nieużywane gniazda VE.Bus otwarte. Do tych gniazd nie wkładaj niebieskich terminatorów RJ45 VE.Can.
Równoległe, dzielone i trójfazowe instalacje VE.Bus
Celem połączenia kilku urządzeń VE.Bus skonfigurowanych jako równoległy, rozdzielczofazowy lub trójfazowy system VE.Bus, podłącz pierwszy lub ostatni produkt VE.Bus w łańcuchu do gniazda VE.Bus urządzenia GX.
Użyj standardowego kabla UTP RJ45 (patrz cennik).
Ostrzeżenie
Pozostaw wszystkie nieużywane gniazda VE.Bus otwarte. Do tych gniazd nie wkładaj niebieskich terminatorów RJ45 VE.Can.
Instalacje VE.Bus z akumulatorami litowymi i VE.Bus BMS (tylko v1)
Poniższe informacje dotyczą wyłącznie VE.Bus BMS V1, nie należy ich mylić z następcami VE.Bus BMS V2 lub VE.Bus BMS NG.
Podłączenie urządzenia GX
Podłącz urządzenie GX do gniazda MultiPlus/Quattro VE.Bus, a nie do gniazda panelu zdalnego.
Alternatywnie, podłącz do jednego z urządzeń Multi/Quattro w systemie.
Możliwe jest połączenie MultiPlus/Quattro z VE.Bus BMS i Digital Multi Control. Wystarczy podłączyć Digital Multi Control do gniazda RJ-45 na VE.Bus BMS oznaczonym jako Panel Zdalny.
Ograniczenia
Po wykryciu VE.Bus BMS sterowanie Wł. /Wył. /Tylko ładowarka zostanie automatycznie wyłączone w menu urządzenia GX.
Możliwe jest połączenie MultiPlus/Quattro z VE.Bus BMS i Digital Multi Control. Wystarczy podłączyć Digital Multi Control do gniazda RJ45 na VE.Bus BMS oznaczonym jako Panel zdalny.
Ustawienia limitu prądu wejściowego pozostają dostępne za pośrednictwem urządzenia GX, nawet z VE.Bus BMS.
Automatyczne wyłączanie przy niskim poziomie naładowania akumulatora
Chcąc włączyć funkcję automatycznego wyłączenia urządzenia GX przy niskim poziomie naładowania akumulatora:
Podłącz zacisk Power in V+ na urządzeniu GX do wyjścia Load Disconnect VE.Bus BMS.
Zarówno urządzenie GX, jak i VE.Bus BMS muszą współdzielić ten sam minusowy biegun akumulatora (GND).
Łączenie Cerbo GX z Digital Multi Control
Zarówno urządzenie GX, jak i Digital Multi Control (DMC) można podłączyć do tego samego systemu VE.Bus. Należy jednak pamiętać, że:
Elementy sterowania Włącz/Wyłącz i Tylko ładowarka na urządzeniu GX są wyłączone, gdy obecne jest urządzenie DMC.
Ograniczenie prądu wejściowego jest ustawiane za pomocą Digital Multi Control. To ustawienie ma pierwszeństwo i zastępuje ustawienie urządzenia GX. W tej konfiguracji nie można go regulować z poziomu urządzenia GX.
Łączenie kilku układów VE.Bus w jeden Cerbo GX
Tylko jeden system VE.Bus może być podłączony bezpośrednio do wbudowanych gniazd VE.Bus urządzenia GX. Chcąc podłączyć dodatkowe systemy, rozważ następujące opcje:
Opcja 1: Użyj interfejsu MK3-USB
Ta metoda umożliwia pogląd wielu systemów, ale z ograniczoną funkcjonalnością:
Tylko system podłączony do wbudowanych gniazd VE.Bus dostarcza dane na strony przeglądu.
Wszystkie podłączone systemy pojawiają się na liście urządzeń i są uwzględniane w statystykach energii VRM.
Sterowanie DVCC i ESS dotyczy tylko systemu podłączonego bezpośrednio do wbudowanych gniazd VE.Bus.
Dodatkowe systemy podłączone przez MK3-USB nie obsługują sterowania DVCC i będą działać zgodnie z własną wewnętrzną konfiguracją ładowania/rozładowywania.
Logika uruchamiania/zatrzymywania generatora dotyczy tylko bezpośrednio podłączonego systemu.
W przypadku systemów ESS w mechanizmach ESS uczestniczy tylko system podłączony do wbudowanych gniazd VE.Bus. Inne są tylko widoczne na liście urządzeń.
Opcja 2: Użyj interfejsu VE.Bus do VE.Can (ASS030520105)
Niezalecane - jest to produkt wycofany ze sprzedaży.
Wymaga jednego interfejsu na system VE.Bus.
VE.Can musi być prawidłowo terminowany i zasilany. Więcej informacji znajduje się w poświęconym transmisji danych, P17.
Dodatkowe funkcje zapewniane przez urządzenie GX urządzeniom VE.Bus
Po podłączeniu do internetu urządzenie GX umożliwia:
Zdalną konfigurację za pośrednictwem VRM – więcej informacji na temat wymagań systemowych i działań koniecznych do uzyskania dostępu do tej funkcji podano w instrukcji obsługi Remote VE.Configure.
Zdalne aktualizacje oprogramowania układowego VE.Bus – patrz instrukcja zdalnej aktualizacji oprogramowania układowego VE.Bus.
5.2. Monitorowanie obciążenia AC
 |  |  |
Do pomiaru prądu przemiennego można użyć mierników energii wszystkich typów.
Chcąc to zrobić przejdź do: Ustawienia → Liczniki energii → [twój_licznik_energii] → Rola i wybierz Licznik prądu zmiennego jako rolę (alternatywy obejmują Sieć, Falownik fotowoltaiczny i Generator).
Uwaga
Należy pamiętać, że wyniki pomiaru obciążenia nie są wykorzystywane w żadnych obliczeniach, a jedynie do monitorowania.
5.3. Monitory akumulatorów, MPPT, Orion XS i ładowarki Smart IP43 z gniazdem VE.Direct
Urządzenia z gniazdem VE.Direct, takie jak monitory akumulatorów BMV, ładowarki solarne MPPT, Orion XS i inteligentne ładowarki IP43, można podłączyć bezpośrednio do urządzenia GX za pośrednictwem VE.Direct.
Dostępne są dwa typy kabli VE.Direct:
Proste kable VE.Direct - nr katalogowy ASS030530xxx
Kable kątowe VE.Direct - nr katalogowy ASS030531xxx, zaprojektowane z myślą o oszczędności miejsca za panelami montażowymi
Uwaga
Maksymalna długość kabli VE.Direct wynosi 10 m i nie można ich przedłużać. W przypadku większych odległości należy użyć interfejsu VE.Direct do USB z aktywnym kablem przedłużającym USB.
Interfejs VE.Direct do VE.Can (ograniczone zastosowanie)
Interfejsu VE.Direct do VE.Can można używać wyłącznie z:
BMV-700
BMV-702
Nie jest zgodny z:
BMV-712
Ładowarkami solarnymi MPPT
Falownikami VE.Direct
Ten interfejs nie konwertuje danych dla tych urządzeń na komunikaty magistrali CAN.
W przypadku korzystania z interfejsu VE.Direct do VE.Can:
Sieć VE.Can musi być terminowana i zasilana.
Instrukcje dotyczące zasilania znajdują się w odpowiedzi na pytanie P17 dokumencie Victron poświęconym transmisji danych.
Uwaga
Ten interfejs jest przestarzały i nie jest zalecany w przypadku nowych instalacji.
Sposób podłączenia większej liczby urządzeń VE.Direct do Cerbo GX niż ilość fizycznych gniazd VE.Direct
W razie konieczności podłączenia większej ilości urządzeń VE.Direct niż jest portów VE.Direct, dostępne są następujące opcje:
Użyj koncentratora USB.
Szczegółowe informacje na temat maksymalnej liczby urządzeń VE.Direct, które można podłączyć, podano w rozdziale Przegląd połączeń.
Uwagi dotyczące starszych MPPT VE.Direct
Niektóre starsze modele, np. MPPT 70/15, nie są zgodne z urządzeniami GX, chyba że spełniają minimalne wymagania sprzętowe:
Urządzenie musi być z roku/tygodnia 1308 lub nowsze.
Aktualizacje oprogramowania układowego nie rozwiążą problemu braku zgodności ze starszymi modelami.
Celem zidentyfikowania swojego modelu:
Sprawdź numer seryjny wydrukowany na tylnej etykiecie.
Przykład: HQ1309DER4F oznacza 2013, tydzień 09, czyli urządzenie jest zgodne.
5.3.1. Tryb monitorowania obciążenia DC
Do monitorowania pojedynczych obwodów DC, lecz nie całego systemu akumulatorów, można użyć SmartShunt lub BMV-712. Chcąc to zrobić, za pomocą VictronConnect zmień ustawienie trybu monitorowania z Monitor akumulatora na Licznik energii DC.
Dostępne typy liczników DC
Po wybraniu trybu licznika energii DC w VictronConnect można przyporządkować następujące typy:
Źródła: Ładowarka słoneczna, Ładowarka wiatrowa, Generator wałowy, Alternator, Ogniwo paliwowe, Generator wodny, Ładowarka DC-DC, Ładowarka AC, Źródło ogólne
Obciążenia: Obciążenie ogólne, Napęd elektryczny, Lodówka, Pompa wodna, Pompa zęzowa, System DC, Falownik, Podgrzewacz wody
Integracja z urządzeniami GX
Po podłączeniu do Cerbo GX, wybrany typ licznika wraz z informacjami o natężeniu prądu (A) i mocy (W) wyświetlane są w interfejsie użytkownika i wysyłane do Portalu VRM w celu zdalnego monitorowania.
Przypadek szczególny: Typ „System DC”
Po skonfigurowaniu jako typ „System DC” Cerbo GX nie ogranicza się tylko do rejestracji i wizualizacji:
Wyświetlacz mocy systemu DC agreguje odczyty ze wszystkich SmartShuntów skonfigurowanych z typem systemu DC. Obsługuje on systemy wielolokalizacyjne, na przykład systemy DC w obu kadłubach katamaranu.
Ograniczenie prądu ładowania DVCC jest regulowane dynamicznie: Urządzenie GX kompensuje obciążenia DC podczas ustawiania limitów prądu ładowania dla ładowarek Multi, Quattro i Solar. Przykład:
Jeśli zmierzone jest obciążenie DC o wartości 50 A,
a akumulator zgłasza CCL (limit prądu ładowania) wynoszący 25 A,
to system ustawia limit 75 A dla źródeł ładowania → Efektem jest zoptymalizowane zachowanie ładowania dla jachtów, kamperów, autokarów i innych systemów ze znacznymi obciążeniami DC.
Uwagi i ograniczenia:
Ta funkcja jest obsługiwana tylko przez SmartShunt i BMV-712. Nie jest dostępna w BMV-700 ani BMV-702.
Tryb monitorowania musi zostać skonfigurowany za pomocą VictronConnect bezpośrednio na SmartShunt lub BMV-712. Instrukcje konfiguracji podano w instrukcji produktu BMV-712 lub SmartShunt na stronie produktu Monitor akumulatora
Funkcja NMEA 2000-out nie obsługuje typów mierników prądu stałego. Na przykład, jeśli SmartShunt jest skonfigurowany do monitorowania alternatora, dane te nie będą dostępne przez NMEA 2000.
5.4. Urządzenia VE.Can
Do podłączenia urządzenia z gniazdem VE.Can należy użyć standardowego kabla RJ45 UTP (dostępnego ze złączami prostymi i kolankowymi).
Ważne:
Zakończ sieć VE.Can na obu końcach za pomocą terminatora VE.Can. Do każdego produktu VE.Can dołączona jest torba z dwoma terminatorami. Dodatkowe terminatory są dostępne osobno.
Uwagi dotyczące zgodności
Aby działać z urządzeniami GX, MPPT 150/70 musi mieć oprogramowanie układowe w wersji 2.00 lub nowsze
Panelu sterowania Skylla-i i panelu sterowania Ion można używać razem z urządzeniami GX
Wszystkie urządzenia VE.Can zapewniają zasilanie sieci VE.Can, więc nie jest wymagane oddzielne zasilanie VE.Can
Konwertery protokołów (np. interfejs VE.Bus do VE.Can, interfejs BMV do VE.Can) nie zasilają sieci VE.Can
Obsługa VictronConnect-Remote (VC-R)
Poniższe produkty VE.Can obsługują aplikację VictronConnect-Remote (VC-R), co umożliwia konfigurację i monitorowanie za pośrednictwem VRM. Więcej informacji podano w instrukcji obsługi aplikacji VictronConnect.
Urządzenie VE.Can | VC-R | Uwagi |
|---|---|---|
Lynx Shunt VE.Can | Tak | - |
Lynx Smart BMS, Lynx BMS NG | Tak | - |
Inwerter RS, Multi RS i MPPT RS | Tak | Mają także VE.Direct, ale muszą być podłączone przez VE.Can dla VC-R |
Urządzenia Blue/Smart Solar VE.Can MPPT [1] | Tak | Modele Tr i MC4 |
Skylla-i i Skylla-IP44/-IP65 | Tak | Wymaga oprogramowania sprzętowego w wersji 1.11. |
[1] Wszystkie ładowarki słoneczne VE.Can, z wyjątkiem bardzo starych (duża prostokątna obudowa z wyświetlaczem) BlueSolar MPPT VE.Can 150/70 i 150/85 | ||
5.5. Interfejsy VE.Can i BMS-Can
Cerbo GX ma dwa interfejsy CAN-bus z dwoma gniazdami RJ45 każdy. Są one niezależne z perspektywy danych i podłączonego urządzenia. W zależności od modelu (Cerbo GX lub Cerbo GX MK2) gniazda te mają różne możliwości.
Różnice zależnie od modelu przedstawiono w Przeglądzie połączeń.
Identyfikacja
Cerbo GX (BPP900450100):
Gniazda oznaczone jako VE.Can i BMS-Can
Etykiety wydrukowane na górnej ściance urządzenia
Pokazane w menu serwisowym konsoli zdalnej GX jako „VE.Can” i „BMS-Can”
Cerbo GX MK2 (BPP900450110 / BPP900451100):
Gniazda oznaczone jako VE.Can 1 i VE.Can 2
Identyczne urządzenia, różniące się jedynie krajem pochodzenia
Pokazane w menu serwisowym konsoli zdalnej GX jako „VE.Can 1” i „VE.Can 2”
Główne różnice
Cerbo GX (oryginalny):
1 × gniazdo VE.Can (nieizolowane)
1 × gniazdo BMS-Can (niekonfigurowalne, ustalone na 500 kbit/s)
Cerbo GX MK2:
2 × w pełni konfigurowalne gniazda VE.Can (VE.Can 1 jest izolowane)
Obydwa gniazda można ustawić na:
VE.Can (250 kbit/s, domyślnie)
BMS-Can (500 kbit/s)
CAN-bus BMS (250 kbit/s)
Inne obsługiwane profile CAN, np. RV-C
Wytyczne dotyczące użytkowania
VE.Can (250 kbit/s, domyślnie)
Dla urządzeń Victron, takich jak:
VE.Can MPPT
Skylla-IP65
Lynx Shunt VE.Can
Lynx Smart BMS i Lynx Smart BMS NG
Zakończ oba końce za pomocą terminatorów VE.Can wchodzących w skład zestawu
BMS-Can (500 kbit/s)
Dla zarządzanych baterii litowych (np. BYD, Pylontech, Freedomwon)
Zakończ na Cerbo GX za pomocą terminatora wchodzącego w skład zestawu
Postępuj zgodnie z instrukcjami producenta akumulatora dotyczącymi zakończenia po stronie akumulatora
Ważne
VE.Can i BMS-Can nie mogą współdzielić tej samej magistrali
Jeśli oba są potrzebne, użyj urządzenia GX z dwiema oddzielnymi magistralami CAN (np. Cerbo GX MK2 lub Ekrano GX)
Konfiguracja gniazda
Dostęp za pośrednictwem Konsoli zdalnej:
Ustawienia → Usługi → Port VE.Can 1 / 2 → Profil magistrali CAN
Ustawienia domyślne:
VE.Can: 250 kbit/s
BMS-Can (jeśli obecny): 500 kbit/s - Nie można ustawić gniazda BMS-Can na nic innego ani go wyłączyć.
Uwagi
Niektóre urządzenia BMS używają profilu CAN-bus BMS z prędkością (250 kbit/s). Podłącz je do portu VE.Can i ustaw odpowiedni profil (VE.Can i CAN-bus BMS (250 kbit/s).
Używaj wyłącznie akumulatorów wymienionych w wykazie kompatybilności Victron, dzięki czemu zapewni się prawidłową komunikację. Inne modele nie są obsługiwane.
Gniazda RJ45 w Cerbo GX MK2 są obrócone, aby ułatwić wyjmowanie kabli.
5.6. Inwerter RS, Multi RS i MPPT RS
Falownik RS, falownik RS Solar i Multi RS są wyposażone w interfejsy VE.Direct i VE.Can. Jednak w przypadku tych produktów:
Urządzenie GX musi być podłączone przez VE.Can.
VE.Direct nie można używać do podłączania tych urządzeń do systemu GX.
Interfejs VE.Direct w tych modelach jest przeznaczony wyłącznie do programowania przy użyciu adaptera VE.Direct do USB.
Wyjątek: MPPT RS
MPPT RS można podłączyć do urządzenia GX za pośrednictwem VE.Direct lub VE.Can, w zależności od wymagań systemowych i dostępnych gniazd.
5.7. Seria BMV-600
Podłącz BMV-600 za pomocą kabla VE.Direct na BMV-60xS. (ASS0305322xx).
5.8. Skrzynka połączeniowa DC
Podłącz moduł DC Link Box za pomocą wchodzącego w skład wyposażenia kabla RJ12. Następnie podłącz BMV-700 do Cerbo GX.
5.9. Adapter czujnika rezystancyjnego zbiornika VE.Can
Szczegółowe informacje na temat adaptera podano na stronie produktu adaptera czujnika rezystancyjnego zbiornika VE.Can.
Wytyczne dotyczące połączenia
Do podłączenia adaptera do sieci VE.Can użyj standardowego kabla RJ45 RJ45 UTP.
Zakończ sieć VE.Can na obu końcach za pomocą terminatorów VE.Can.
Do każdego produktu VE.Can dołączona jest torba z dwoma terminatorami.
Dodatkowe terminatory są dostępne osobno (nr katalogowy ASS030700000).
Magistrala CAN musi być zasilana.
Szczegółowe informacje podano w rozdziale Zasilanie w instrukcji adaptera czujnika poziomu cieczy w zbiorniku.

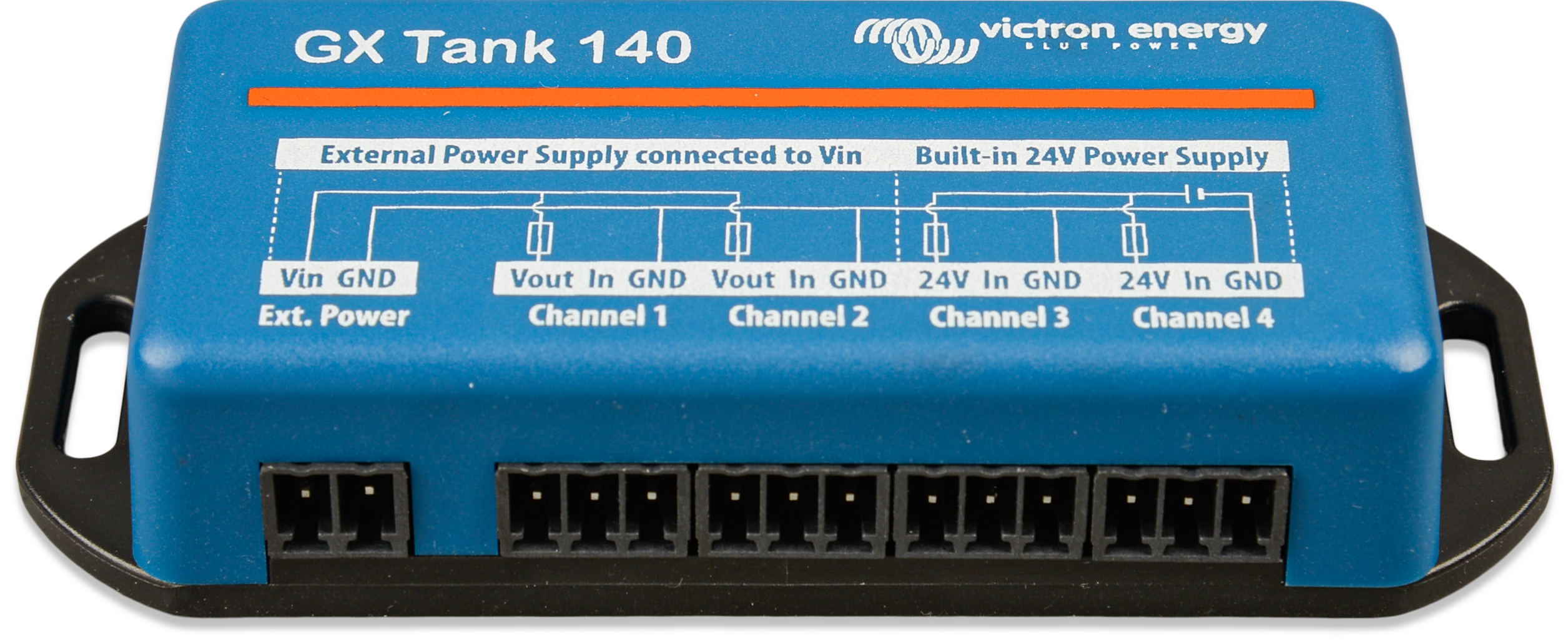

5.10. Podłączanie zbiornika GX Tank 140
GX Tank 140 jest dodatkowym elementem wyposażenia produktów do monitorowania systemu Victron GX. Obsługuje maksymalnie cztery czujniki poziomu cieczy w zbiorniku, a odczyty są widoczne lokalnie na urządzeniu GX i zdalnie za pośrednictwem portalu VRM.
Zgodność wejściowa GX Tank 140 obsługuje:
Podłączenie i zasilanie
Opcje konfiguracji
Pełne dane techniczne podano w dokumentacji dostępnej na stronie produktu GX Tank 140. |   |
5.11. Sposób podłączenia przewodowych czujników temperatury Victron
Czujników temperatury Victron można używać do pomiaru i monitorowania różnych źródeł temperatury, nie tylko akumulatorów. Obsługiwany zakres pomiaru wynosi od –40°C do +70°C.
Informacje na temat lokalizacji i liczby wejść czujników temperatury podano w Przeglądzie połączeń.
Kompatybilny czujnik
Prawidłowy czujnik to: ASS000001000 – Czujnik temperatury do urządzeń Quattro, MultiPlus i GX
Uwaga: To nie to samo, co czujnik temperatury BMV, który nie jest kompatybilny z tymi wejściami.
Dodatkowe uwagi
Chociaż czujnik przypomina zacisk akumulatora, nie musi być instalowany na akumulatorze.
Czujniki nie wchodzą skład zestawu urządzenia GX i należy je zamówić osobno.
Fizyczne połączenie czujników temperatury
Celem podłączenia czujników temperatury:
Przewód czujnika musi mieć tulejkę lub co najmniej 10 mm odsłoniętej miedzi, aby zapewnić prawidłowy kontakt wewnątrz złącza bloku zacisków.
Włóż przewód całkowicie do bloku zacisków.
Aby zwolnić przewód, naciśnij pomarańczową zakładkę na złączu.
Polaryzacja przewodu
Czerwony przewód → Górny zacisk
Czarny przewód → Dolny zacisk
Czujniki można włączać (i wyłączać) w menu Ustawienia → I/O → Wejścia analogowe w ustawieniach urządzenia GX. Po włączeniu dane czujnika temperatury są widoczne na liście urządzeń, a także rejestrowane w VRM. Uwaga: Ekrano GX i Venus GX mają dwa wejścia temperatury, podczas gdy Cerbo GX ma cztery. |   |
Wybranie czujnika temperatury z menu listy urządzeń powoduje wyświetlenie informacji o stanie czujnika i aktualnej temperaturze. Przegląd obejmuje również dwa podmenu: jedno do konfiguracji czujnika i drugie do menu urządzenia. Rodzaj urządzenia, którego temperatura jest wskazywana, można zmienić w menu Ustawienia. Dostępne opcje to Akumulator, Lodówka lub Ogólne. Można zastosować przesunięcie w celu skorygowania odczytu, a skalę można dostosować za pomocą mnożnika od 1 do 10. Dodatkowo można monitorować napięcie czujnika. Menu urządzenia zawiera ogólne informacje o czujniku i umożliwia przypisanie niestandardowej nazwy w celu łatwiejszej identyfikacji, gdy używanych jest kilka czujników. |     |
5.12. Licznik energii Victron VM-3P75CT
Victron VM-3P75CT to wszechstronny licznik energii do monitorowania mocy i zużycia energii jednofazowej i trójfazowej. Można go użyć do pomiaru:
Podłączenia do sieci (w skrzynce rozdzielczej)
Uzysku z falownika PV
Uzysku z generatora (agregatu prądotwórczego AC)
Uzysku z falownika lub falownika/ładowarki
Licznik oblicza wartości mocy dla każdej fazy i przesyła dane z dużą częstotliwością odświeżania przez VE.Can lub Ethernet.
Główne cechy
Dwie opcje komunikacji: VE.Can i Ethernet
Dane można przeglądać na urządzeniu GX, VictronConnect i w Portalu VRM
Przekładniki prądowe z dzielonym rdzeniem umożliwiają łatwą i bezinwazyjną instalację
Montaż
Postępuj zgodnie z procedurą konfiguracji opisaną w instrukcji licznika energii VM-3P75CT.
Korzystając z sieci Ethernet licznik energii musi się znajdować w tej samej sieci lokalnej, co urządzenie GX.
Połączenie VE.Can: Plug-and-play. Nie jest wymagana ręczna aktywacja.
Połączenie Ethernet: Po pierwszej instalacji licznik energii należy aktywować:
W menu urządzenia GX przejdź do Ustawienia → Urządzenia Modbus TCP/UDP → Wykryte urządzenia i włącz wykryty licznik energii; przy pierwszej instalacji i uruchomieniu jest domyślnie wyłączony. |  |
Następnie VM-3P75CT staje się widoczny na liście urządzeń i można go stamtąd monitorować. Więcej szczegółów podano w instrukcji obsługi licznika energii. |  |
5.13. EV Charging Station
Stacja ładowania EV i Stacja ładowania EV NS, z możliwością ładowania trójfazowego i jednofazowego, bezproblemowo integrują się ze środowiskiem Victron za pośrednictwem połączenia urządzenia GX przez WiFi. Obsługą i monitorowaniem można łatwo zarządzać przez Bluetooth przy użyciu aplikacji VictronConnect.
Skonfiguruj EVCS zgodnie z zaleceniami w instrukcji obsługi Stacji ładowania pojazdów elektrycznych (EVCS). Dopilnuj, by:
Komunikacja z urządzeniem GX była włączona.
EVCS i urządzenie GX podłączone były do tej samej sieci lokalnej.
Konfiguracja urządzenia GX
Uwaga: Stacje ładowania pojazdów elektrycznych podłączone przed aktualizacją urządzenia GX do wersji oprogramowania układowego 3.12 zostaną aktywowane automatycznie. Nowe urządzenia muszą zostać włączone ręcznie za pomocą powyższego menu. W menu urządzenia GX przejdź do Ustawienia → Usługi → Modbus TCP i włącz Modbus TCP. Po aktywacji EVCS pojawi się na liście urządzeń, gdzie można ją monitorować i nią sterować. Więcej informacji podano w instrukcji obsługi Stacji ładowania pojazdów elektrycznych. |  |
 | |
 |
