16. Prise en charge RV-C
16.1. Introduction au RV-C
À partir de la version v2.90 de Venus OS, Victron prend en charge le protocole RV-C.
Qu’est-ce que le protocole RV-C ?
RV-C (Recreational Vehicle-CAN) est un protocole de communication basé sur CAN-bus, similaire à NMEA 2000 pour les bateaux. Il est largement utilisé aux États-Unis pour permettre aux composants et appareils des véhicules récréatifs de communiquer entre eux.
RV-C propose deux fonctions principales :
RV-C out : permet la surveillance et le contrôle des appareils Victron via un panneau de commande RV-C.
RV-C in : permet aux dispositifs GX de Victron de recevoir et d’afficher les données provenant d’appareils RV-C tiers compatibles.
En bref, lorsque cette fonction est activée et que le dispositif GX est connecté à un réseau RV-C, un panneau de commande RV-C peut lire les données Victron, par exemple celles d’un BMV ou d’un convertisseur/chargeur, et les afficher à l’utilisateur ou même contrôler certains d’entre eux. Les appareils compatibles RV-C sont affichés en même temps sur l’unité GX.
RV-C est basé sur la norme SAE J1939.
16.2. Limitations
Appareils VE.Can
Les protocoles RV-C et VE.Can ne sont pas compatibles. Un port VE.Can sur un dispositif GX peut être configuré soit pour le profil VE.Can, soit pour le profil RV-C, mais pas les deux simultanément.
Certains dispositifs GX ne disposent que d’un seul port VE.Can entièrement fonctionnel. Par conséquent, si la connectivité RV-C est nécessaire, cela limite les autres appareils pouvant être utilisés dans le système.
Produits typiques liés aux véhicules de loisirs, qui ne peuvent donc pas être utilisés dans la situation décrite ci-dessus :
Le Lynx Smart BMS et le Lynx BMS NG ne peuvent pas être utilisés car ils nécessitent une connexion VE.Can. Utilisez plutôt un BMS VE.Bus, qui se connecte via VE.Bus.
Le Lynx Smart Shunt n’est pas compatible ; utilisez un SmartShunt à la place (connexion via VE.Direct).
Le régulateur d’alternateur Wakespeed ne peut pas être surveillé via le dispositif GX.
Les contrôleurs de charge MPPT haute puissance doivent être connectés via VE.Direct, et non via VE.Can.
Compatibilité des dispositifs GX
Selon la conception du système, cette limitation affecte le choix du dispositif GX :
Color Control GX (CCGX), MultiPlus-II GX et EasySolar-II GX : chacun ne dispose que d’un seul port VE.Can, qui peut être configuré soit pour VE.Can, soit pour RV-C, mais pas les deux. Par exemple, vous ne pouvez pas utiliser un Lynx Smart BMS et vous connecter simultanément à un réseau RV-C.
Cerbo GX et Cerbo-S GX comme ci-dessus, ces modèles disposent également d’un seul port VE.Can pleinement fonctionnel. Là encore, il s’agit soit de VE.Can, soit de RV-C, mais pas les deux.
Note
Remarque : le port BMS-Can du Cerbo GX est limité et ne peut pas être utilisé pour RV-C.
Cerbo GX MK2 : presque identique au Cerbo GX, mais avec deux ports VE.Can, permettant une connexion simultanée aux réseaux VE.Can et RV-C.
Venus GX : équipé de deux ports VE.Can, permettant également une connexion simultanée aux réseaux VE.Can et RV-C.
Ekrano GX : dispose lui aussi de deux ports VE.Can et peut être connecté à VE.Can et RV-C en même temps.
16.3. Appareils compatibles
À partir de Venus OS v2.90, la prise en charge RV-C out a été ajoutée pour un certain nombre de produits Victron. Les appareils suivants sont pris en charge :
Produit Victron | Remarques |
|---|---|
Convertisseur/chargeur VE.Bus | Les fonctions convertisseur et chargeur peuvent être contrôlées séparément (marche/arrêt) via RV-C. La limite de courant d’entrée côté quai peut également être réglée. |
Chargeur Smart IP43 120-240 V | Peut être activé/désactivé via RV-C. La limite de courant d’entrée côté quai est configurable. |
Chargeur Smart IP43 230 V | Lecture seule via RV-C. Aucun contrôle n’est possible. |
Skylla-i et Skylla-IP44/IP65 | Nécessite deux interfaces CAN-bus entièrement fonctionnelles. Actuellement pris en charge uniquement par Venus GX, Cerbo GX MK2 et Ekrano GX. |
Convertisseur VE.Direct | |
Inverter Smart et Inverter RS | |
Chargeurs solaires, y compris MPPT RS | |
Batteries :
| |
Réservoirs : Les données de niveau de réservoir sont prises en charge à partir des sources d’entrée suivantes :
|
16.4. Configuration RV-C
RV-C est configuré via le dispositif GX :
Une fois ce profil sélectionné, il devient actif et le profil précédemment configuré est désactivé (les équipements associés comme les appareils VE.Can deviennent indisponibles dans l’interface graphique). |    |
16.4.1. Configuration des appareils RV-C out
Les appareils RV-C out peuvent être configurés à partir du sous-menu Appareils dans le menu des ports VE.Can. | |
Le sous-menu Appareils contient tous les appareils du réseau RV-C, y compris les appareils RV-C out. Ces derniers sont identifiés par leur [n° d’instance VRM], qui peut être utilisé pour déterminer les appareils « réels » à partir du menu racine du dispositif GX. La valeur hexadécimale affichée à droite correspond à l’adresse source. |  |
Lorsque vous accédez au sous-menu d’un appareil RV-C, vous voyez des informations générales sur l’appareil RV-C et, plus important encore, le menu de configuration si vous faites défiler la page jusqu’en bas. La consultation du menu de configuration nécessite au moins un niveau d’accès utilisateur et installateur, voir le chapitre Structure des menus et paramètres configurables. |  |
L’instance des DGN correspondants peut être modifiée dans le sous-menu Configuration. |  |
16.5. Prise en charge du Garnet SeeLevel II 709-RVC et du dispositif GX Victron
Grâce à la compatibilité RV-C dans Venus OS, les modèles Garnet SeeLevel 709-RVC et SeeLevel Soul peuvent être utilisés pour afficher les données de niveau de réservoir sur le dispositif GX et sur le portail VRM. Tous les modèles 709-RVC ainsi que le SeeLevel Soul sont compatibles avec le GX.
Limitations
Lorsqu’un port CAN-bus d’un dispositif GX est configuré pour RV-C, il ne peut pas être utilisé simultanément pour les fonctions VE.Can ou NMEA 2000. C’est soit VE.Can/NMEA 2000, soit RV-C, mais pas les deux sur le même port.
Les dispositifs comme le Venus GX, le Cerbo GX MK2 et l’Ekrano GX, qui disposent de deux ports VE.Can pleinement fonctionnels, permettent l’utilisation simultanée de VE.Can et RV-C.
Si l’usage de RV-C bloque une connectivité VE.Can essentielle sur votre dispositif GX, il est recommandé d’utiliser à la place le Garnet SeeLevel 709-N2K, qui communique via NMEA 2000 et n’est pas soumis à ces restrictions.
Les niveaux de réservoir affichés sur le dispositif GX (et le VRM) s’affichent uniquement en pourcentage. Le système n’affiche pas les volumes en litres, gallons ou autres unités.
16.5.1. Câblage du capteur de niveau de réservoir Garnet SeeLevel II 709-RVC à un dispositif GX
Avant d’établir la connexion au dispositif GX, assurez-vous que le Garnet SeeLevel 709-RVC est installé et configuré conformément aux instructions d’installation de Garnet.
Le dispositif GX nécessite un connecteur RJ45 sur son port VE.Can, tandis que le panneau Garnet SeeLevel fournit généralement l’une des deux options suivantes :
Un connecteur RV-C à broches multiples, ou
Une connexion filaire avec un fil noir, un fil bleu et un fil blanc.
Pour connecter les deux, un câble adaptateur doit être fabriqué en respectant les affectations de broches indiquées ci-dessous.
Un câble Ethernet standard CAT5 convient parfaitement pour cet usage. Une extrémité du câble est coupée et connectée aux fils du panneau Garnet, tandis que la fiche RJ45 reste intacte à l’extrémité qui se branche sur le dispositif GX.
Code couleur des câbles du panneau Garnet | Connecteur RV-C | VE.Can RJ45 Victron | Code couleur des câbles CAT5 Ethernet | Signal |
|---|---|---|---|---|
Noir | 4 | 3 | Vert/blanc | Mise à la terre |
Bleu | 3 | 8 | Marron | CAN-L |
Blanc | 2 | 7 | Marron/blanc | CAN-H |
 |

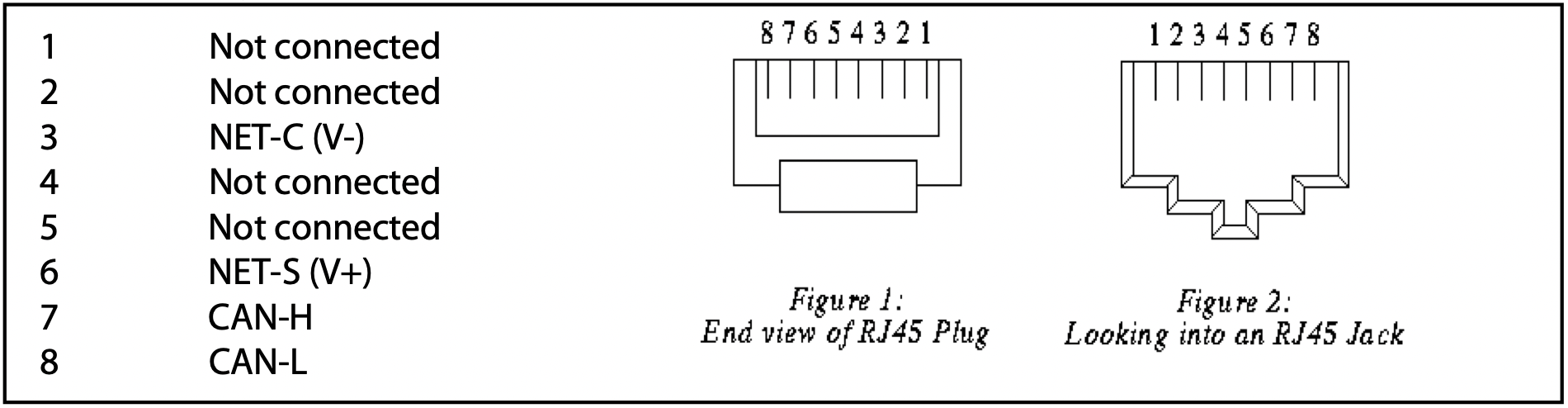

Broche de sortie VE.Can Victron
16.5.2. Installation et configuration
Acheminez le câble du panneau du Garnet au dispositif GX.
Assurez-vous que le panneau Garnet et le dispositif GX sont hors tension avant de procéder.
Branchez la prise RJ45 au port VE.Can du dispositif GX et l’autre extrémité du câble adaptateur au panneau du Garnet.
Vérifiez la terminaison du bus :
Pour le dispositif GX, utilisez la terminaison RJ45 VE.Can bleue fournie.
Une terminaison correcte est indispensable, en particulier si le Garnet SeeLevel est le seul dispositif RV-C présent sur le bus.
Une fois toutes les connexions établies, mettez les deux dispositifs sous tension.
Terminez la configuration en suivant les étapes décrites dans le chapitre Configuration RV-C, afin de configurer le port VE.Can pour le profil RV-C.
